对于一个有想法有志向最低想拿月薪过万的电工，一直都不会满足现状。有句话说的好，人往高处走，水往低处流，说的就是这个道理。那满足一个月薪过万的电工走向电工高端世界大门的首要条件要求，那就是最低必须会看电气线路图。
那看懂电路图真的就这么重要吗？对！非常重要。电气线路图是电气技术工程人员相互交流的一种"语言"，这些语言是由许多"符号"组成。你不懂这种语言，就不会打开电工的大门，你将被电工圈子拒之门外，我们要走进去，那就要必须了解要读懂这种语言，所有学习、实践操作、检修维修、互相交流沟通都要用这种"符号"构成的电气图，这些符号图就是我们所称为的电气电路原理图，它是由文字符号、图像符号、回路标号和项目代号构成。
那如何看懂电气电路图？

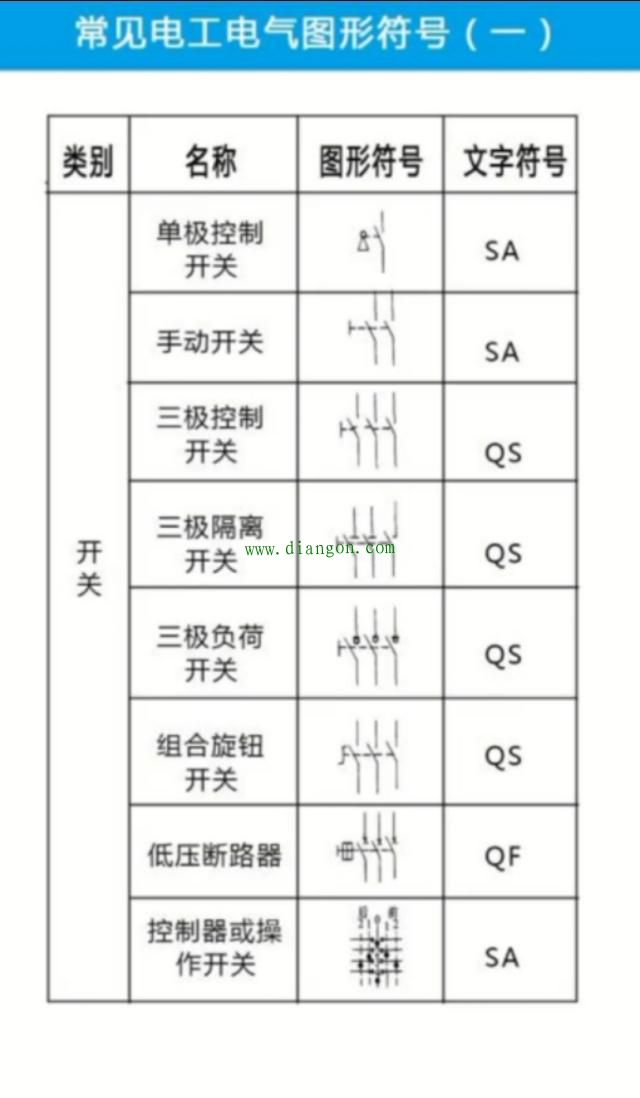

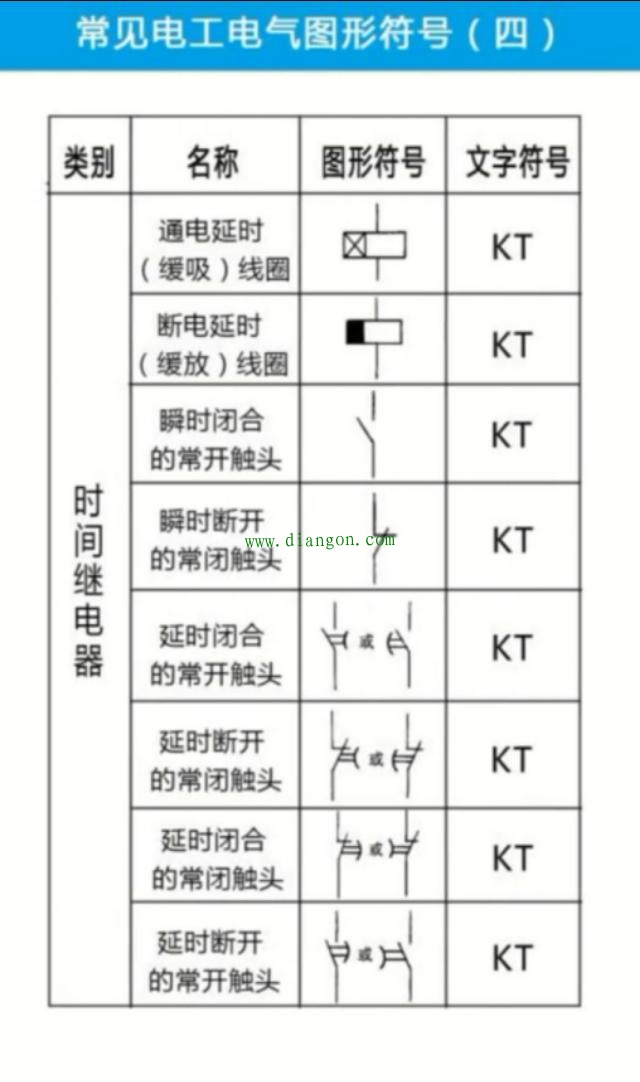

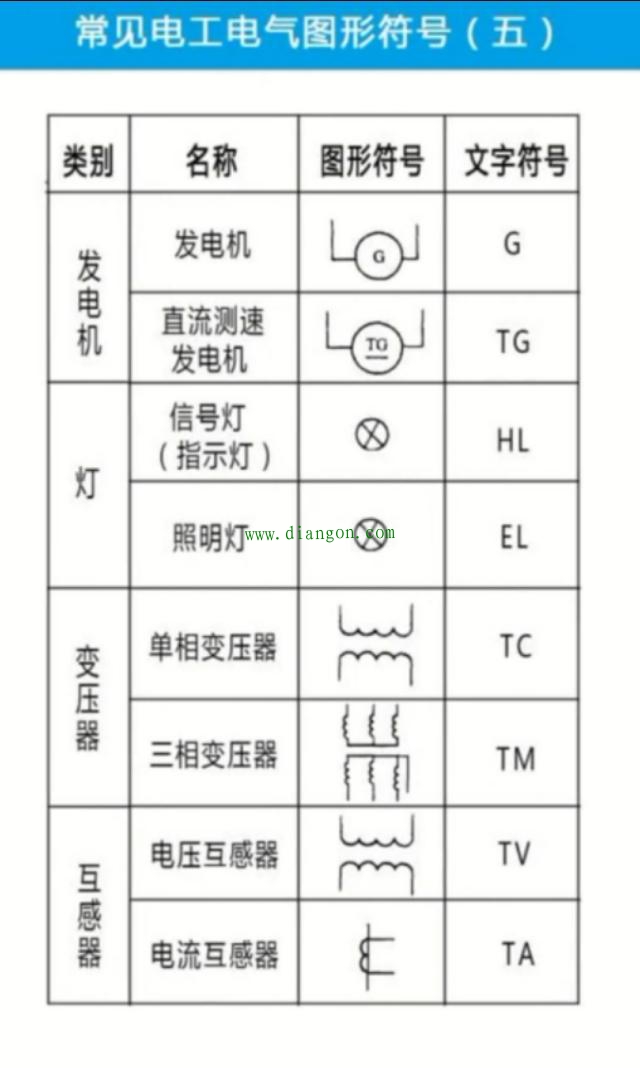

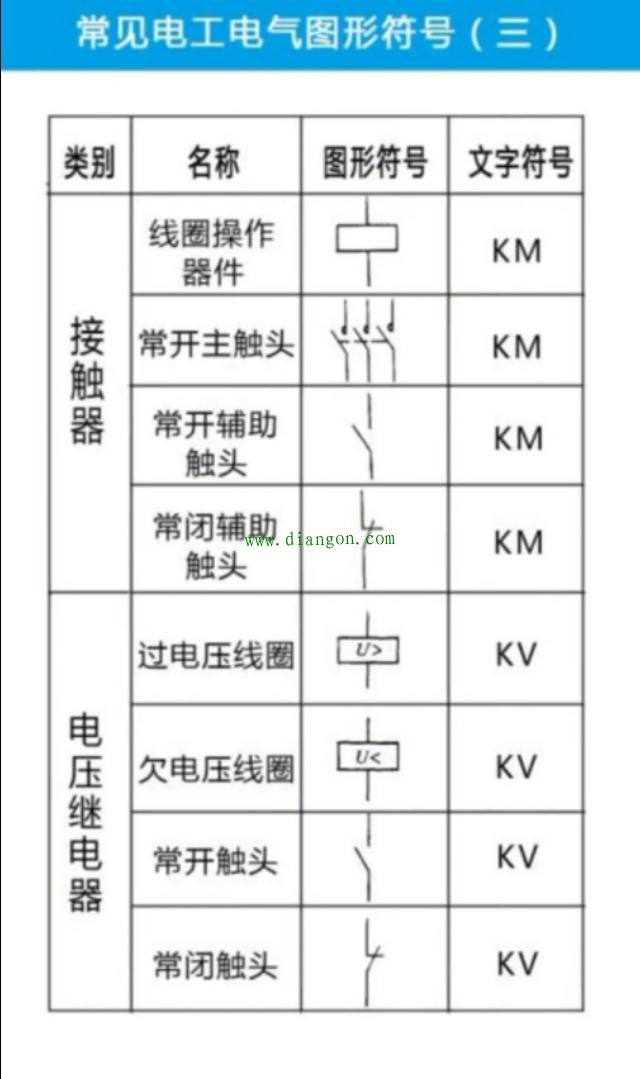

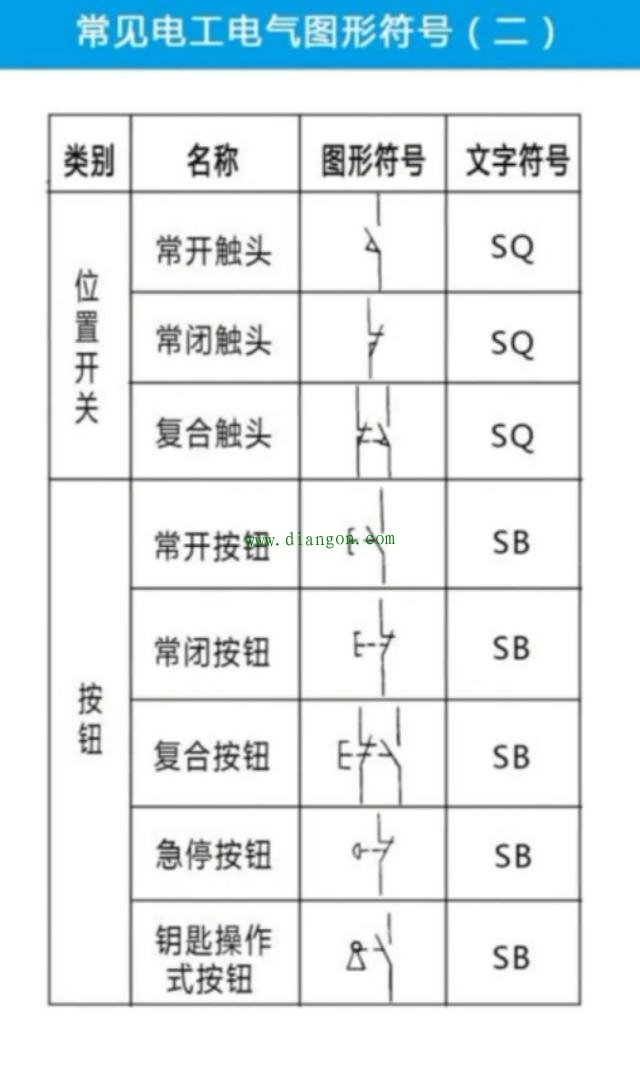

1、必须认识熟悉电气符号：现将常用电路中电气符号总结如下图。

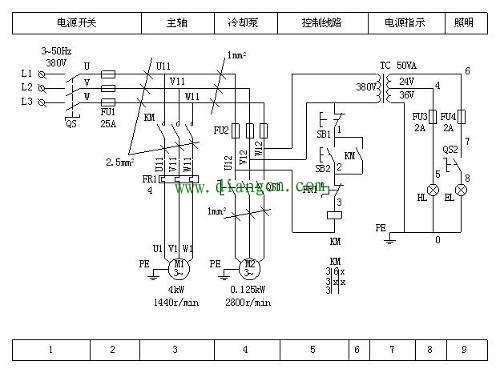

如果这些电气符号都已经熟悉了，下面我们就可以对电气线路图进行识别了。所谓的电气线路图是将电气控制装置的各类电器元件用图形符号表示然后按照电气线路的工作顺序进行排列的，它主要表示电路的控制装置、电路的基本构成以及连接关系的电气线路图形。那么这个图形一般主要是由电源电路、主电路和控制电路所组成的，如下图所示可以看到还包括其他电源指示照明电路组成，更复杂一些其实还包括保护电路或者联锁联动互锁等辅助电路。
2、读图顺序要懂：按照先主电路再辅助电路（也就是控制电路）从上到下，从左到右的顺序读图。
一般情况下，电源电路比较简单，下面我们主要说说主电路和辅助电路(控制电路)这两部分的识读方法。我们所说的主电路一般是指给用电器进行供电的电路，这些供电器可以是各种电动机、电热炉等。如上图中的用电器是指三台异步电动机，这个异步电动机是受辅助电路控制的。比如电动机M1是由交流接触器KM1控制、电动机M2是由中间继电器KA1控制、这时候主电路的电流是比较大的。一般是主电路放在电气线路图的左边，其他控制电路、辅助电路依次排列在线路图的右边。
辅助电路的主要作用是控制主电路的，换句话说它是给主电路发出指令信号的电路，有时还提供工作状态的指示作用。这些电路是由接触器、继电器的触点、线圈、按钮、信号灯以及控制变压器构成。控制辅助电路一般电流比较小，我们绘制的时候用细实线绘制在电路的右边。
由此我们能得出看懂电气线路图的一般方法是先看主电路再看控制电路，然后根据控制电路中每个支路的元器件的动作情况，进行分析控制电路是如何对主电路进行控制的。
看主电路要先看负载，因为负载所在的电路是主电路，看有几个负载，然后要明白这些负载的类别、用途和接线方式是怎样的，它是用什么元件进行控制的;看控制电路要清楚每个控制元件的作用，以及各控制元件对负载的控制关系，这是看懂图的重要步骤。
因此电路中的元件不是孤立的而是相互制约的关系或者是控制与被控制的关系。只要我们抓住了读图的规律，迅速掌握识读技巧也是不难的。
其实电气电路就是用开关控制开关的原理，来表达通断控制通断的内在联系！学会了看电路图，你将迈开高级电工未来的大门。
