漏电开关有接地和没接地的区别

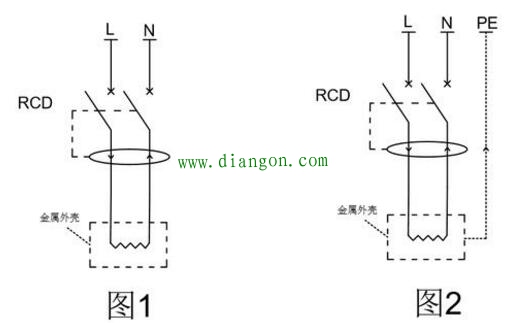

我们先看图1，当设备发生漏电时，金属外壳会带电。由于外壳没有接地线，所有不会有电流流向其他地方。此时零序电流互感器内的火线和零线电流大小相等方向相反，漏电开关不动作。
也许有的朋友可能会说，设备放在地上会有电流流向大地。由于设备放在地上，设备外壳和大地接触不是很好，流向大地的电流非常小，往往不足以让开关动作。就好比你把设备外壳接地线直接放在地上一样是没有效果的。
所以，此时漏电设备外壳带电，人摸到会发生触电。当通过人体的电流超过漏电电流动作值（一般为30mA）一样会动作，但是已对人产生危险。
我们再看图2，当设备发生漏电时，会有一部分电流通过设备外壳流向地线。此时零序电流互感器内的火线和零线电流大小不相等，当它们的差值达到漏电开关动作值，漏电开关会动作。
总结
漏电开关是否动作，和外壳是否接地有很大的关系。接地线不允许直接绑在金属水管、煤气管上，必须要可靠接地。接地电阻原则上来讲越小越好，接地电阻4Ω以下即可到达国家标准。
