一种既可以补偿相位又可以作断相保护的电路

作为电工，肯定难免接触各种各样的控制电路和保护电路，虽然说控制电路万变不离其宗，但总有些电路在你第一次看到时，会不由得挠头皱眉，我曾在一次维修开幅机碰到过这么一种电路，刚见到这种电路，感觉似曾相识，但又一下摸不清头脑，这电路给人一种四不像的感觉，刚开始当作普通的接触器控制电路来看待，但又多了几个简单的电子原件，电路含三个普通电容，一个电解电容，整流块和中间继电器，显得既简单又神秘，这也引起了我的兴趣，电工有个职业特点，要么毫无头绪，也就死心了，最怕遇到那种似曾相识却又琢磨不透的电路，于是只得肢解电路各个击破，这也是对一时搞不懂的电路最有效的解决办法。

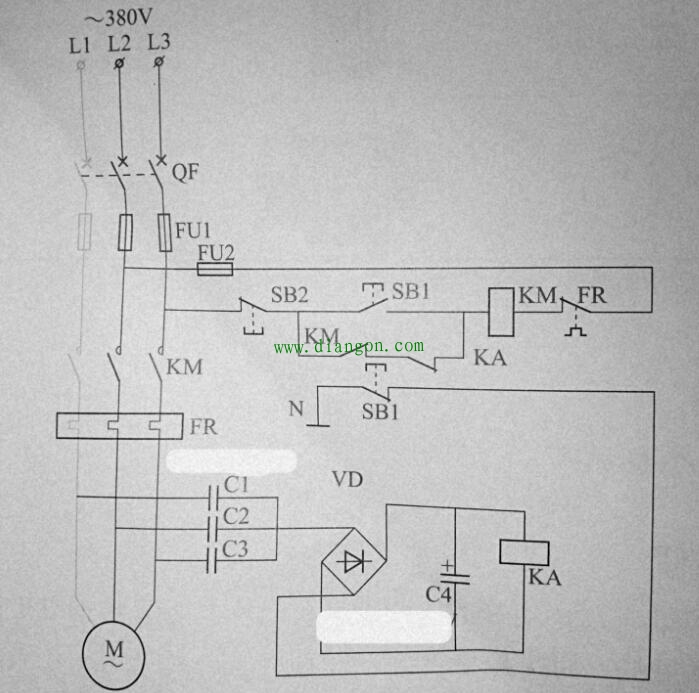

首先，分解出主电路，它是一个接触器控制电动机的典型电路，不必多费意思，大家从图上看也可以一目了然。
主要说说附加电路，我第一眼看到这个附加电路，我以为是接什么电器设备的，查电路才发现没有外控什么电器设备，就是这个电路的一个支电路，没有集成块的电路都不难分析，弄明白这个支路原理也就搞懂了这个电路，于是照着电路导线查找电路的来龙去脉。

执果索因，这个电路核心原件是KM，而KM又被KA控制，KA又被整流块和三个电容控制，KA如果失电，那么整个电路立刻停止运行，到这里就可以知道他要么是可保护电路，要么是个限制电路，没有各种限制限位开关和仪表，那么可以确定这是保护电路！
原件很简单，分析很容易明白原理，三只电容器组成一个中性点，正常运行时此支电路无任何作用，不正常只发生在断相或缺相，当其中一相断相时，中性点电压就会明显升高，KA继电器便吸合，其动断触点讲接触器KM控制回路断开，电机停止运转，防止缺相运行，达到保护电路目的。
原理一懂，维修这类电路也就变得容易了。懂的无功补偿原理的就会知道，这个电路还有一个好处，三个电容器可以补充相位，提高电动机功率因数，由于电容太小，到底能起到多少补偿作用不太好说，但作用肯定有的。
所以，在遇到一些电路一下无法搞清楚时，大家不妨用一下我提到的分解法，化整为零，这样给维修也会带来很大方便。
