TN低压供配电系统那些你不得不知的事

在中性点直接接地的低压供配电系统当中，广大电工同行均熟知：用电设备采用接零保护的TN系统要比采用接地保护的TT系统更具安全性。而TN供配电系统是指：在中性点接地的三相四线制供电网络当中，将电气设备外壳直接同供电系统的零线相连接，通常又被称为保护接零系统。当前，TN低压供配电系统是我国城乡住宅及一般企业事业单位（矿山、化工等特殊行业不在此列）所普遍采用制式。
根据中性线（N）和保护线（PE）的组合接法之不同，TN低压供配电系统又可细分为以下三种类型：
①、TN－C系统：指N线与PE线合二为一的变压器中性点接地供电系统。

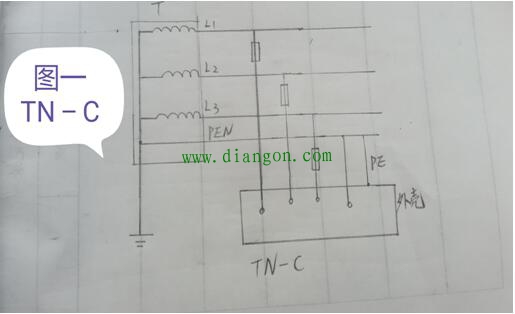

具体来讲，TN－C系统是指自变压器低压端中心点起，将N和PE线合成一条线，即PEN线。该供电系统适用于都是三相用电设备的小型单位，由于三相负荷均衡，故PEN线上的电位接近于零（系统接线见简图一示）。采用这种供电系统的用电设备金属外壳直接同PEN线连接——即将用电设备外露可导电部分连接至保护零线（PEN），又被称为保护接零。

②、TN－S系统：表示N线和PE线分开的变压器中性点接地供电系统。

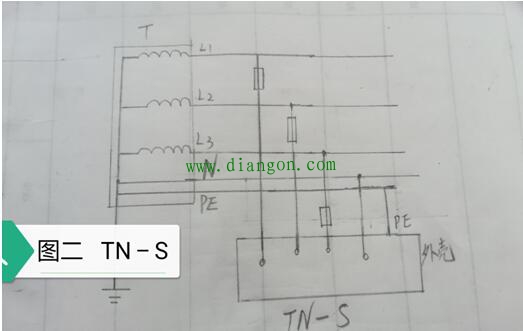

TN－S系统接线见简图二所示。自变压器低压端中性点处，直接分出N线和PE线，此后线路当中两线严格分离。该供电系统中，N线接用电设备的工作零线（单相用电设备）；PE线接设备金属外壳，做保护零线。

③、TN－C－S供电系统：指N线与PE线部分合一、部分分开的变压器中性点接地供电系统，即由三相四线制系统变为局部的三相五线制供电系统，换句话来讲也就是TN－C和TN－S两种供电系统的组合。

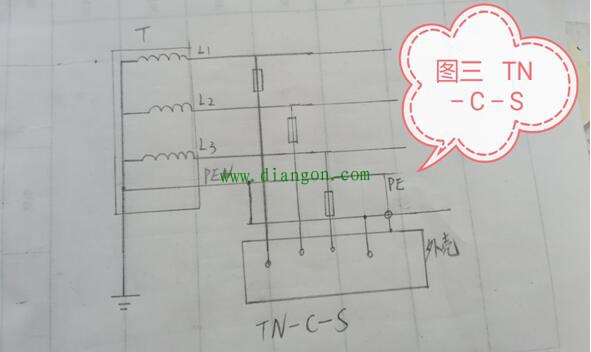

TN－C－S供电系统具体而言，在供电线路上PE线和N线是合一的，引入建筑物做重复接地后，自重复接地点处分别引出N线和PE线，此后两者严格保持分离状态。gdzrlj.com这种供配电系统，常用在一台变压器为多栋建筑或一群建筑供电，而变电室同建筑物之间又相隔一定距离的场合。TN－C－S供电系统为当下居民生活用电；大中型单位常用供配电方式，其接线方式见简图三示。

最后需要格外指出的是，在TN供电系统中为确保公共保护线PE或保护中性线PEN安全可靠（防止断线、虚接等情况发生），除在电源中性点直接接地外，还必须在：架空线的干线和分支线的终端及沿线每隔1KM处；电缆和架空线在引入车间或大型建筑处，进行重复接地处理。
