高压电力线路的接线方式，作为电工的你是否知晓？

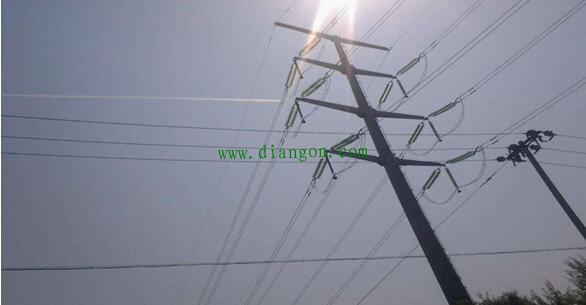

电力线路是电力系统中重要组成部分，其承担着输送电能和分配电能的作用。电力线路有高低压之分，一般将标称电压为1kV以上电力线路为高压线路，标称电压为1kV及以下电力线路为低压线路。高压电力线路按照线路结构可以分为架空线路和电缆线路。按照对供电可靠性要求、变压器容量、地理环境等因素高压电力线路的接线方式可以分为放射式、树干式和环式等基本接线方式。

1、放射式接线方式

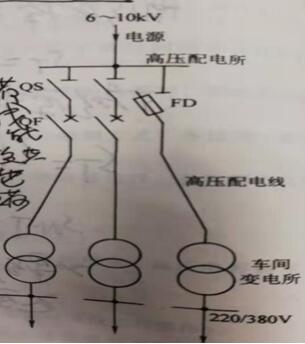

放射式接线方式如下图所示，放射式接线的线路之间线路独立，互不影响，即某条线路发生故障不会影响到其他线路，所以放射式接线方式供电可靠性较高。但是某条线路发生故障或者停电检修时，会使该线路所接负荷全部停电，为了提高供电可靠性，可在不同变电所高、低压母线之间增加联络线。为了进一步提高供电可靠性可采用双重电源进线，然后经分段母线，由两段母线构成两回线路进行供电，这样将大大提高供电的可靠性。同时，这种放射式接线方式保护装置设置简单，便于实现自动化。但是需要高压开关柜数量多，每一放射式线路需要一台高压开关柜，从而使投资增加。一般用于配电给二、三级负荷或者专用设备供电，如果有备用电源可给一级负荷供电。

2、树干式接线方式

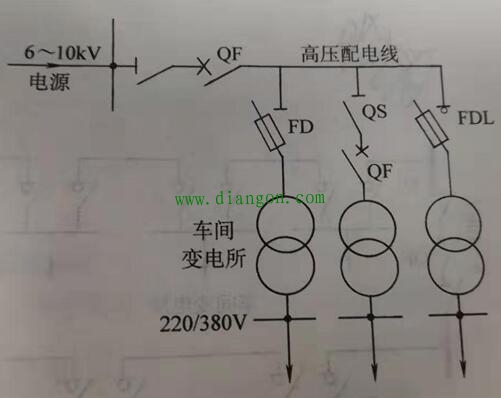

树干式接线方式如下图所示，从配电所引出一条高压配电干线，然后在这条干线上T接若干个分支线路。当干线发生故障或者停电检修时，接引于干线的所有变电所都要停电，并且实现自动化方面很差。为了提供供电可靠性，可以采用双干线供电或者两端供电。与放射式接线方式相比采用高压开关柜较少，同时线路有色金属消耗的少，投资较省。一般用于三级负荷供电，每条线路装设变压器台数不宜超过5台，一般不超过2000kVA。

3、环式接线方式

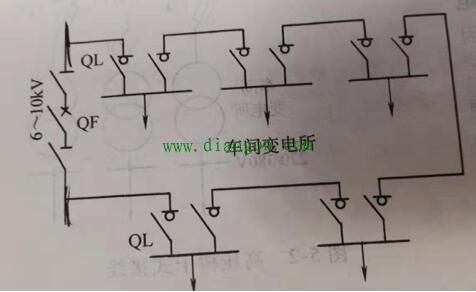

环式接线方式如下图所示，这种接线方式在城市电网和铁路10kV电力系统中广泛应用，一般为了减少环式线路发生故障时影响整个电网，也便于实现线路的选择性，大多数环式线路采用开环运行，gdzrlj.com其实质是两端供电的树干式接线，即环式线路中有一处开关是断开的。为了切换方便，环式线路中多数采用负荷开关。变电所高压侧采用环网柜，环网柜里面安装负荷开关，变电所接线采用环进环出方式。

4、总结
一般高压电力线路是由上述几种接线方式的组合，对于供电可靠性要求较高的可以采用放射式接线方式，便于维护管理；对供电可靠性要求不高的场合，可以采用树干式和环式接线方式，比较经济。根据运行经验表明电力线路的接线方式应该力求简单，越简单的系统运行越可靠。若系统接线复杂，不仅投资增加，维护不方便，同时线路中串联的元件过多可能会导致由元件操作失误或者故障造成的事故增多。一般高压同一电压等级配电不宜超过二级，配电级数多造成继电保护级数增多，动作时间也相应延长，对于保护十分不利。
