TN-C三相四线制供电方式和TN-S三相五线制供电方式

住宅小区及工厂使用的电压220V/380V,低压变电所为我们用户提供的供电方式有两种方式：第一个是TN-C供电方式（用的线制是三相四线制），第二种是TN-S供电方式（用的线制是三相五线制）那么我们分别对这两种进行讲解。
1）TN-C供电方式
TN-C方式供电系统它是用工作零线兼作接零保护线，可以称作保护中性线，可用 PEN 表示
TN-C供电方式属于三相四线制，这种供电方式中，中性线直接于大地连接。接地线和中性线合二为一。TN-C供电方式一般用再低压公用电网和农村集体电网等等。

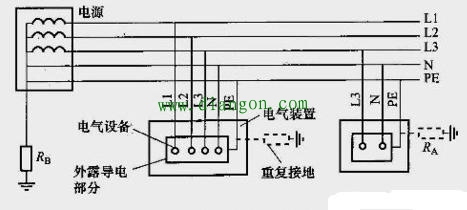

TN-C供电方式
2）TN-S供电方式
TN-S供电方式属于三相五线制,五根导线颜色分别为黄L1、绿L2、红L3、淡蓝N、黄绿线PE。供电系统是工作零线和保护线是分开的。
TN-S系统为电源侧电力变压器中性点直接接地时，负荷侧电器设备不带电的外露可导电部分通过保护零线接地的接零保护系统。TN-S工作零线和保护零线（接地线）是分开的，N线 为工作零线，PE线为专用保护零线（接地线），即设备外壳连接到PE线上。

TN-S供电方式
