什么是二极管？二极管符号大全分享

二极管电路中，整流二极管的应用最为常见。所谓整流二极管就是专门用于电源电路中将交流电转换成单向脉动直流电的二极管。二极管符号及含义

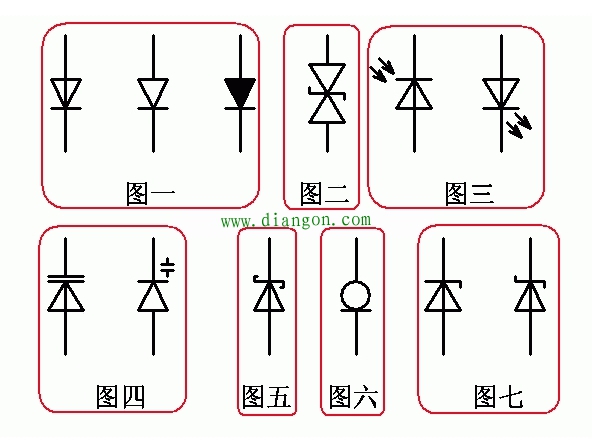

图一普通二极管，第一个是国内标准的画法;
图二双向瞬变抑制二极管;
图三分别是光敏或光电二极管，发光二极管;
图四为变容二极管;
图五是肖特基二极管;
图六是恒流二极管;
图七是稳压二极管;
二极管是一种具有单向导电的二端器件，有电子二极管和晶体二极管之分，电子二极管因为灯丝的热损耗，效率比晶体二极管低，所以现已很少见到，比较常见和常用的多是晶体二极管。二极管的单向导电特性，几乎在所有的电子电路中，都要用到半导体二极管，它在许多的电路中起着重要的作用，它是诞生最早的半导体器件之一，其应用也非常广泛。
二极管是最常用的电子元件之一，它最大的特性就是单向导电，也就是电流只可以从二极管的一个方向流过，二极管的作用有整流电路，检波电路，稳压电路，各种调制电路，主要都是由二极管来构成的，其原理都很简单，正是由于二极管等元件的发明，才有我们现 在丰富多彩的电子信息世界的诞生，既然二极管的作用这么大那么我们应该如何去检测这个元件呢，其实很简单，只要用万用表打到电阻档，测量一下反向电阻就行，如果很小，就说明这个二极管是坏的，反向电阻如果很大，这就说明这个二极管是好的。对于这样的基础元件我们应牢牢掌握住他的作用原理以及基本电路，这样才能为以后的电子技术学习打下良好的基础。
晶体二极管为一个由p型半导体和n型半导体形成的pn结，在其界面处两侧形成空间电荷层，并建有自建电场。当不存在外加电压时，由于pn结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。当外界有正向电压偏置时，外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流。当外界有反向电压偏置时，外界电场和自建电场进一步加强，形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流I0。
当外加的反向电压高到一定程度时，pn结空间电荷层中的电场强度达到临界值产生载流子的倍增过程，产生大量电子空穴对，产生了数值很大的反向击穿电流，称为二极管的击穿现象。pn结的反向击穿有齐纳击穿和雪崩击穿之分。
