家装配电箱系统的设计

这个就是我们一般所说的配电系统，比如供电设备回路如何划分，需要使用多大的（保护）开关，需要使用什么规格的电线，这是配电的核心，直接关系到用电安全。
1、典型配电箱系统图

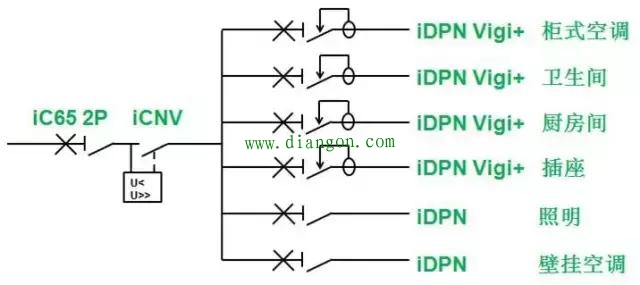

首先看一个典型的配电箱系统图，主要目的是让各位看官先了解一下回路划分：

注：电源引入一般由楼层或区域的前端电表箱引来

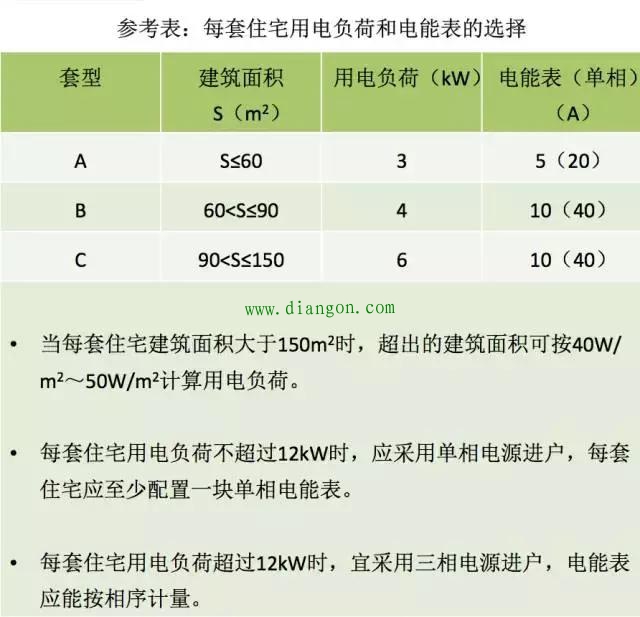

2、如何知道原设计时自己的户型预留了多少的电量？

注：电源引入一般由楼层或区域的前端电表箱引来

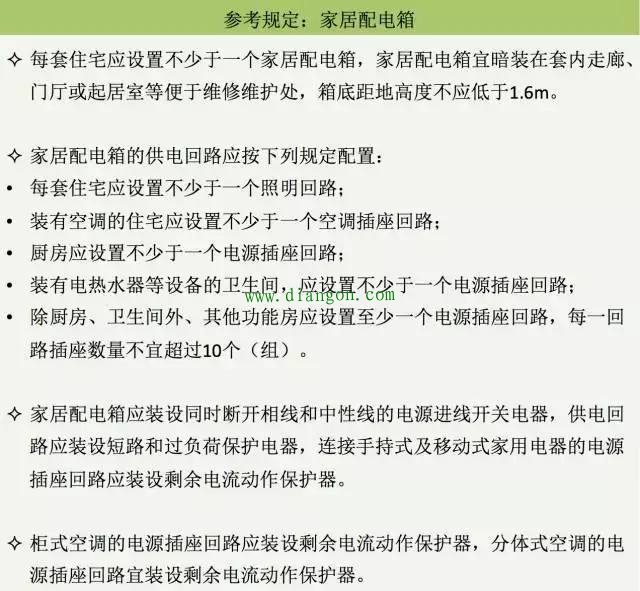

3、家居配电箱的相关规定
注意留意其中供电回路的规定配置

另，建议单排家居配电箱暗装时箱底距地宜为1.8m，双排家居配电箱暗装时箱底距地宜为1.6m， 家居配电箱明装时箱底距地应为1.8m。
4、回路划分建议：
①厨房插座单独回路供电；
②照明：一般合并设置一个回路即可，一个照明回路不应带超过25盏灯，如有分区控制需求，可设多个回路；
③空调设备：各自单独回路供电；
④建议卫生间插座单独回路供电；
⑤其他插座回路：可以根据布线的方式和插座设置数量划分回路。一个回路不宜超过10个插座。如果有多台电脑，一个回路不宜超过5台电脑。当有其他大型用电设备时，可另行增加回路；
⑥备用回路：一到两路。
5、配电箱内开关电器选择
①安装入户电源是三相380V还是单相220V以及户型总用电负荷选择配电箱总开关；
一般不大于150㎡的户型多为单相供电，使用32A（< 4kW） 或63A(>=4kW) 2P 微型断路器及相应额定电流的自复式过、欠压保护器，同时建议安装In为（标称放电电流）3kA的II类电涌保护器，以保护家中的电子设备免遭雷电侵害。
②所有出线回路都应选择带漏电保护的开关，以防发生触电漏电危险；
③开关额定电流大小选择：
常用的选择为：
照明回路：10/16A 带漏电保护的C型微型断路器（一位宽度）；
一般插座回路：16A或20A（建议）带漏电的C型微型断路器（一位宽度）；
厨房插座回路：20A或25A 带漏电的C型微型断路器（一位宽度）；
空调插座回路（各自单独回路供电）：16A/20A/25A带漏电的C型微型断路器（一位宽度）；
卫生间插座回路：20A或25A带漏电的C型微型断路器（一位宽度）；
这里顺便提一下， 请务必确认与供电线路载流量、负载工作电流匹配。
6、电线和套管选择以及敷设方式
①建议选择阻燃铜质BV电线，标注"ZC"表示阻燃等级C；
②电线规格：按照电流的载流量选择，通常 16A开关配合2.5mm2 BV电线，20A(25A)开关配合4mm2 BV电线，32A开关配合6mm2电缆，40A开关配合10mm2电缆；
③保护套管：通常情况下PVC即可。这里提醒大家注意一下套管的厚度和质量 （户内配电线路布线可采用金属导管或塑料导管。暗敷的金属导管管壁厚度不应小于1.5mm，暗敷的塑料导管管壁厚度不应小于2.0mm)；
④ 电线的敷设方式，通常情况下: WC：暗敷设在墙内 CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内 FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管
⑤电线中，相线/零线/控制线应各自以统一颜色区分，保护线用黄绿双色线；
⑥电线穿管选择表，以防工人施工时再同一套管中穿入过多电线，影响电流载流量的传输，比如说PC20套管最多能套6根单芯2.5mm2的BV电线，PC20管最多能套5根单芯4mm2的BV电线。
