说说一张串励直流电动机启动电路图

刚入电工这行时候在压力容器厂，整天跟师傅后边，那时厂的有一台老式的升降平移钢板机，是台刚建国时期生产的老爷车，老旧且体型庞大笨重，常出故障，虽然那时自己很努力去学，但跟师傅后边几个月所学的一点东西，也只是能修一些开关损坏的皮毛故障而已，当时感觉如果能彻底维修这个设备的故障，那走到哪里做电工都是无敌的存在，现在想想觉得很幼稚，但不过也就是这个想法让我有了钻研的动力。
有一次移板机运行故障，机器运行后拖板力不足，有个电工师傅捣鼓了几个小时也没搞定，后来带我的师傅过去，查了一通，从机器上抽下一根很长的电线换掉，因为机器高大而且平台跨距也较长，有多个控制操作点控制，每个要跑很长的线，再加上是老旧设备，所以导线既长又多，还乱。
导线换过后故障排除，那件事给我很大触动，更增加了我对这台设备电气控制琢嚰的兴趣，但学技术不可能有捷径，只能没事就缠师傅问一些不明白的问题，可设备老旧，也没有什么参考资料，我也只能头疼问头，虽然有心钻研，但始终不得要领，直到有一次师傅无意说了一句：要想琢嚰透这台设备，必须要懂串励直流启动控制电路。

他无意的一句话给我指明了方向，于是我通过各种方法查找资料，因为在这之前我都没听说过这个词，正在我捣鼓的有些眉目时，企业破产倒闭，拿点遣散补助我就离开了容器厂，但多年来我还一直记那台我琢磨的半途而废的老设备，虽然没有机会再修那样老旧庞大的移板机，但在我离开后，还是用心的搞明白了串励直流电机控制原理，有时想想，那时如果没有师傅一句点醒，现在我也对那台设备电气控制系统也毫无头绪，所以有时关于学一些东西总不得要领，不是不努力，也不是不用心，而是方向方法出了问题。

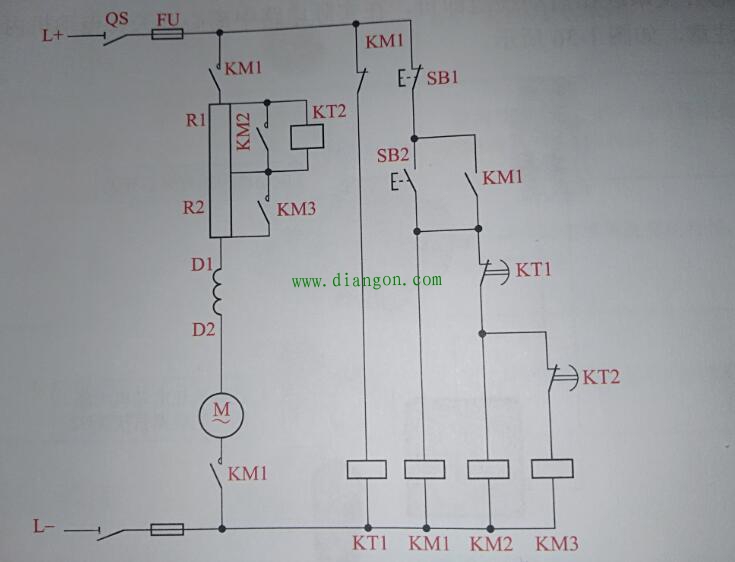

关于串励直流电机控制电路原理图我又查资料并保存起来，在此分享一下，当时就是这个简单的电路原理图，困了我几个月。
