三菱FX3U PLC与三菱变频器多从站通信

一、硬件如下：

1、plc：FX3U-64MR-ES/A 1台

2、特殊模块：FX3U-4AD 1台

3、变频器：FR-E740-7.5K-CHT 1台

4、变频器：FR-D740-0.75-CHT 2台

5、通信板：FX3U-485-BD 1片

6、触摸屏：威纶通TK6070IP 1台

二、机械工艺如下：

实现2轴变频器 编码器定位搬运，另外6个电机做输送线传动。

7.5KW电机加了刹车电阻。。。

三、技术参数：

三台变频器通过FX3U-485-BD与FX3U PLC 实现485通信，节省硬件接线。。。减少占用IO点数，外观上：高端大气上档次。。。

唯一美中不足的就是：

这1.2mm板厚的柜子打了折扣。。。

左上角断路器还没买回来，所以预留了一个空位置。

左右两边的排气风扇选大了，线槽选小了。。。风扇装不上去。

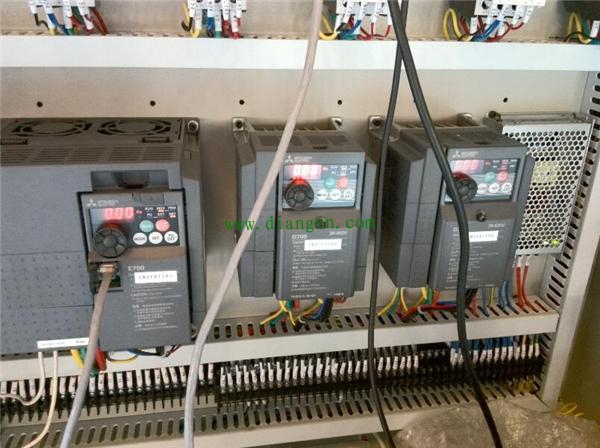

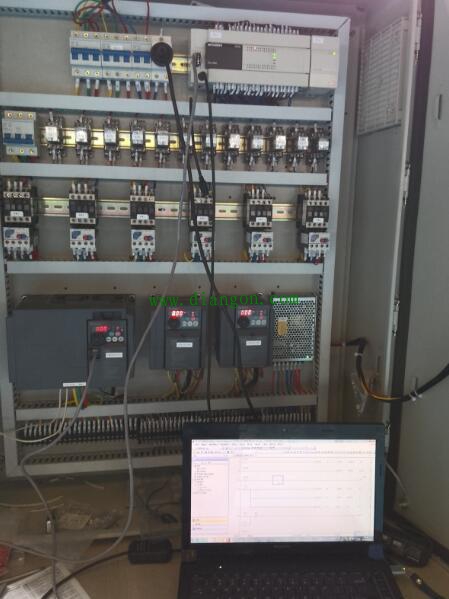

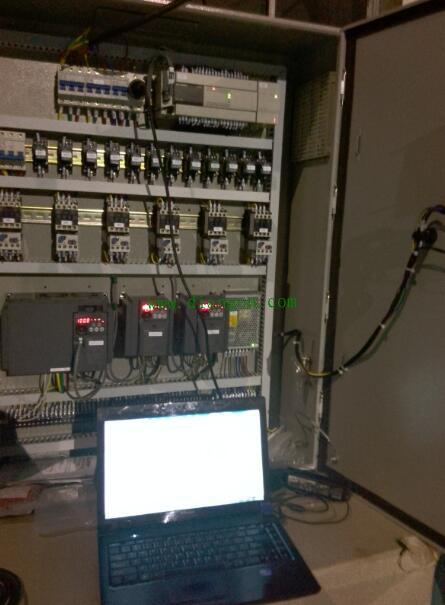

电柜如下图：

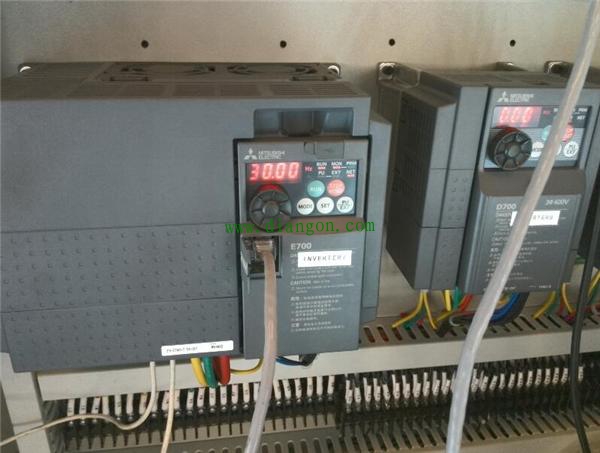

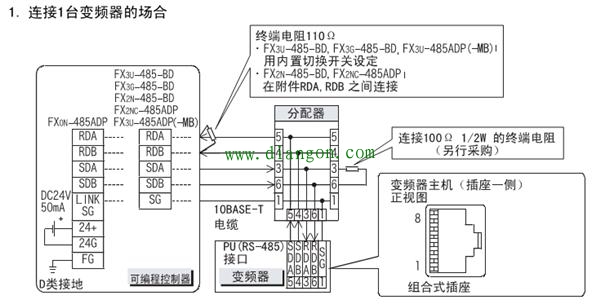

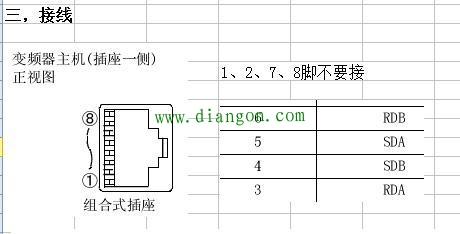

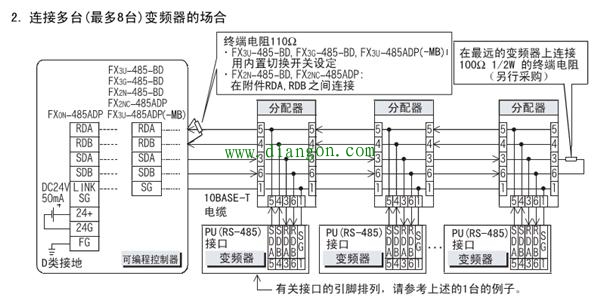

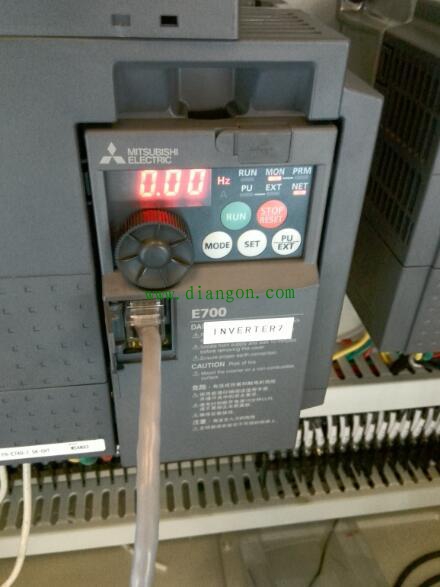

变频器PU网口485通信接线如下图：

在来两张近照如下图：

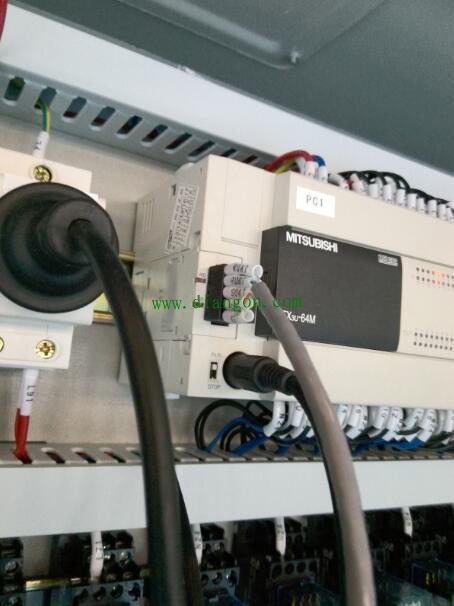

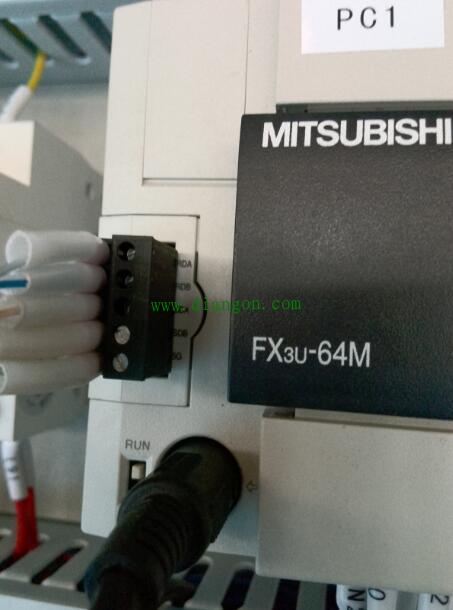

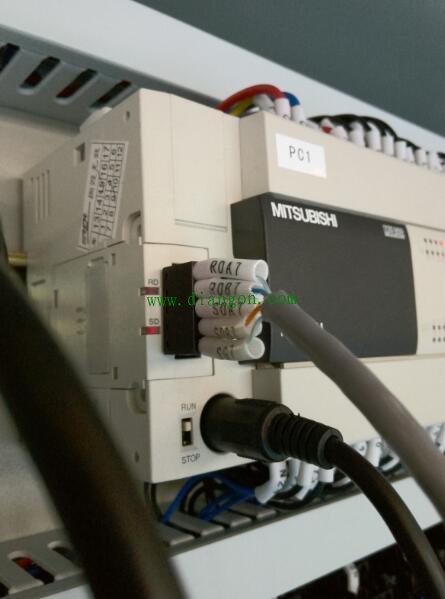

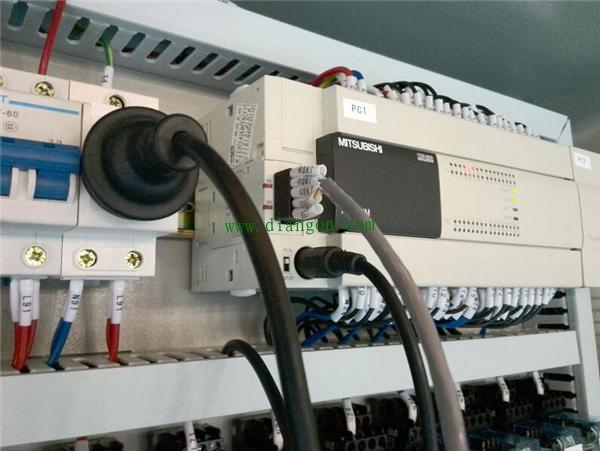

PLC端的485-BD板连接：

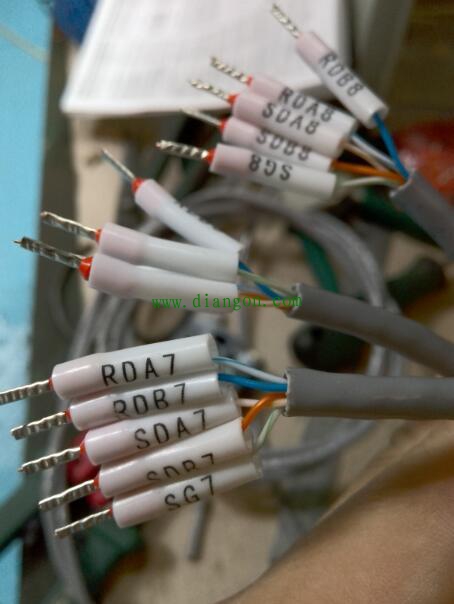

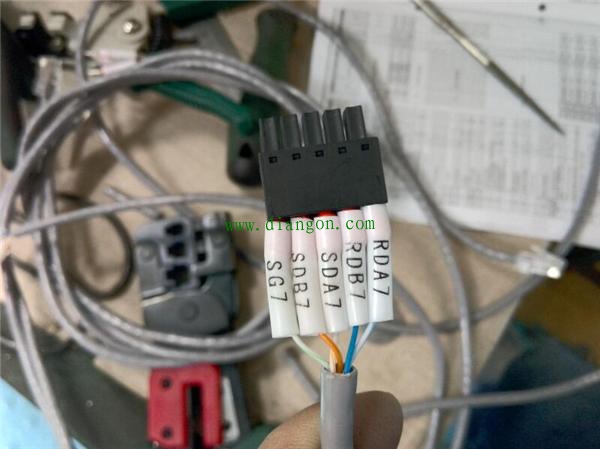

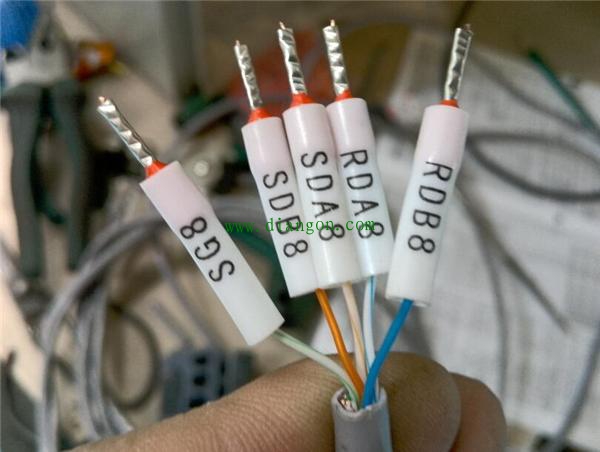

通信线的针脚排布：

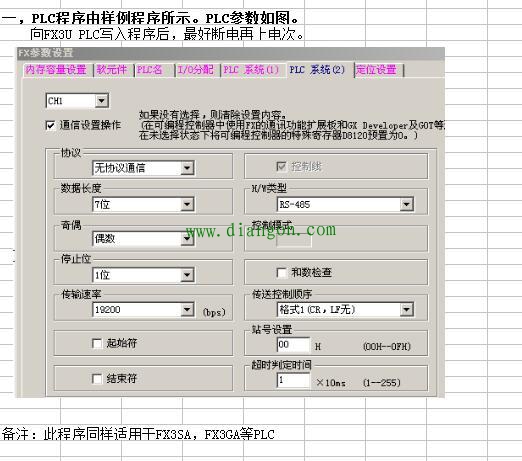

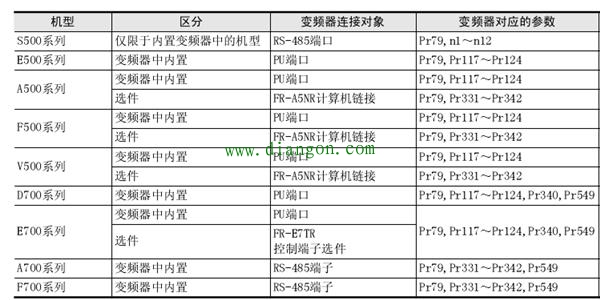

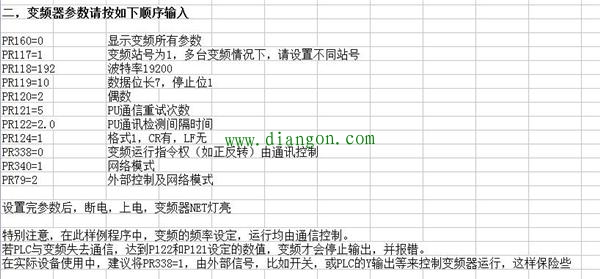

部分技术资料：

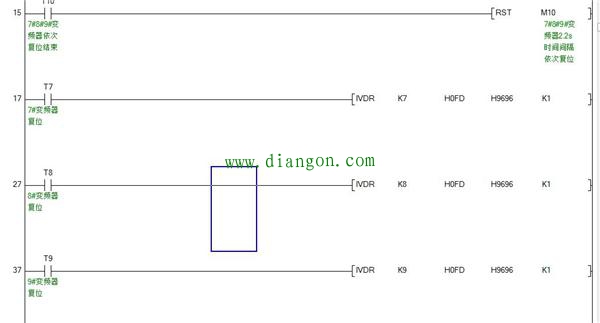

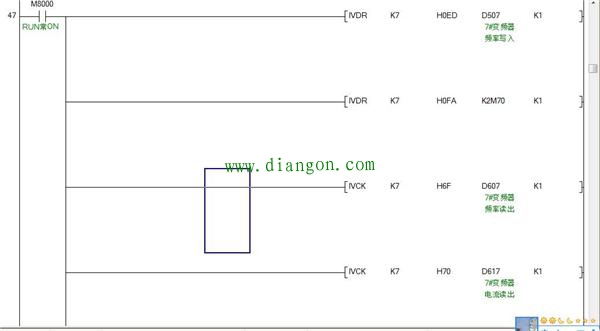

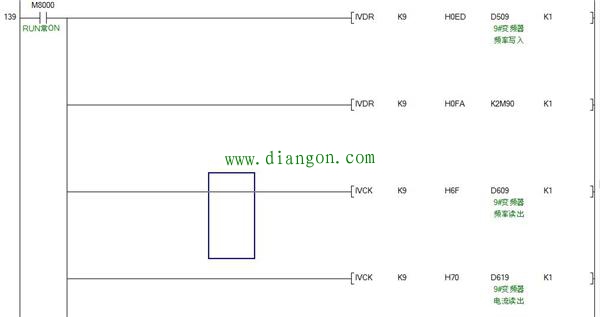

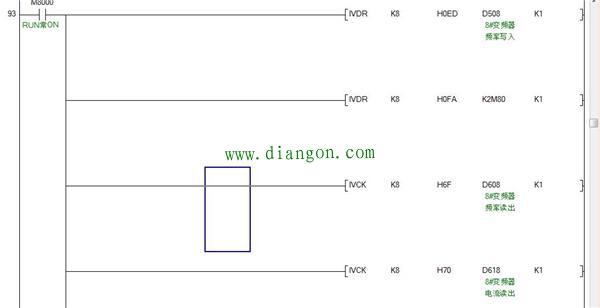

部分程序截图：
