什么是IM代码？所代表的电机安装类型又是什么？

电动机的安装方式（见图所示）是指它在机械系统中与构架或其他部件的连接方式。有两种代码形式，一种是IMBx，另一种是IMVy。其中，IM是国际通用的安装方式代号；B代表卧式，限电动机轴线水平；V代表立式，限电动机轴线竖直；x和y各是1～2个数字，表示连接部位和方向。

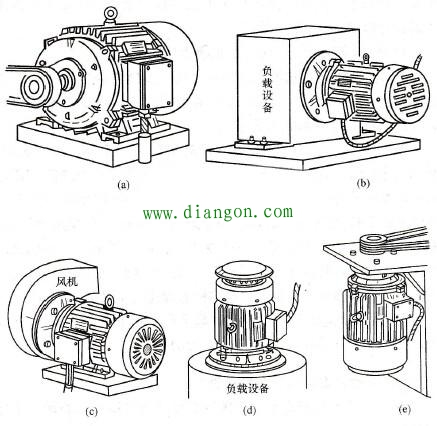

常见安装方式示意图

图 常见安装方式示意图
(a) B3；(b)B5；(c) B35；(d) V1；(e) V3
根据IEC 600 34-7 标准，结构和安装形式由其规定的 IM 代码表示。
此代码可表示:
电机轴位置
轴承端盖类型
电机的固定
安装方法
轴伸种类
如下的特性在IM 代码中未予指定，须事先达成一致：
接线盒位置
轴承类型
轴伸形状
通风孔位置
转矩传递类型，等等

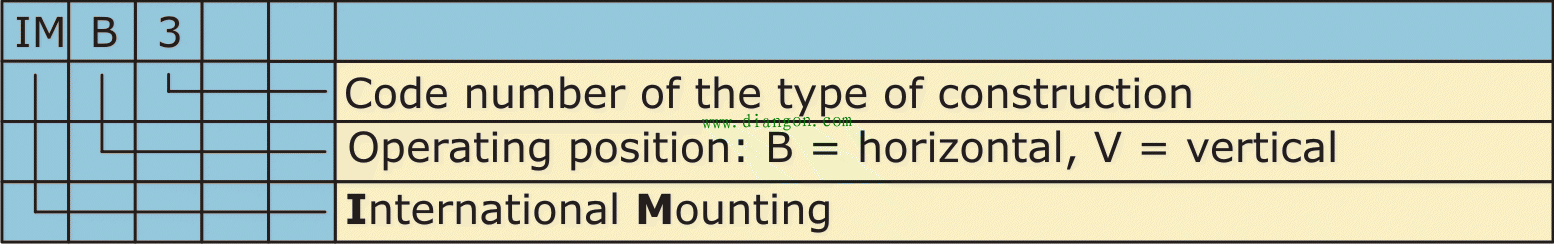

代码 I:
适用于带有轴承端盖及单端轴伸的设备
代码示例: IM B3

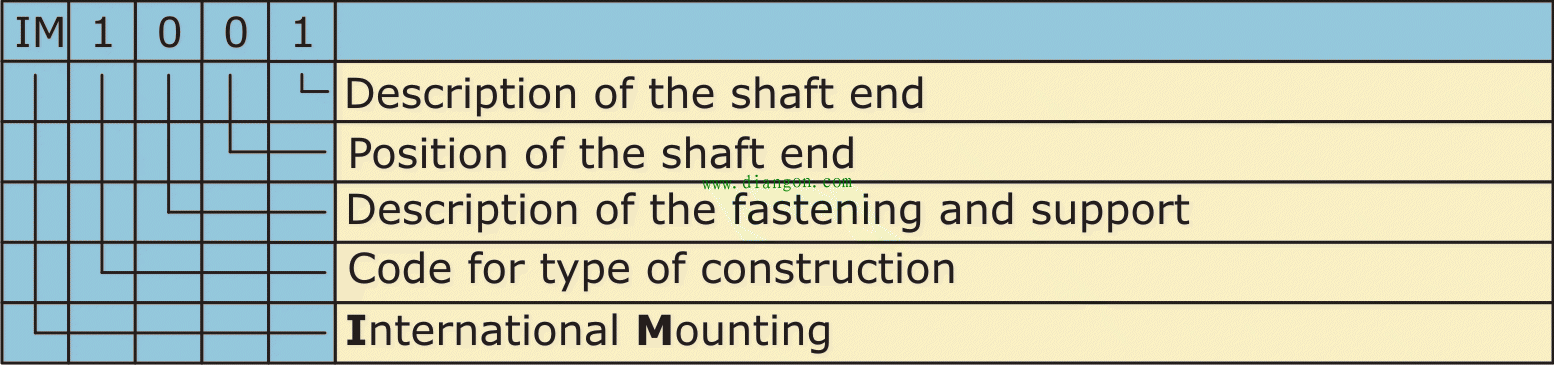

代码 II:
适用于所有设备 代码示例: IM 1001

代码 I 更适合于描述结构型式 。
代码 II 用于代码 I 无法完全满足描述其结构型式要求的场合。
电机的结构型式在 IEC 600 34-7 标准中予以定义。

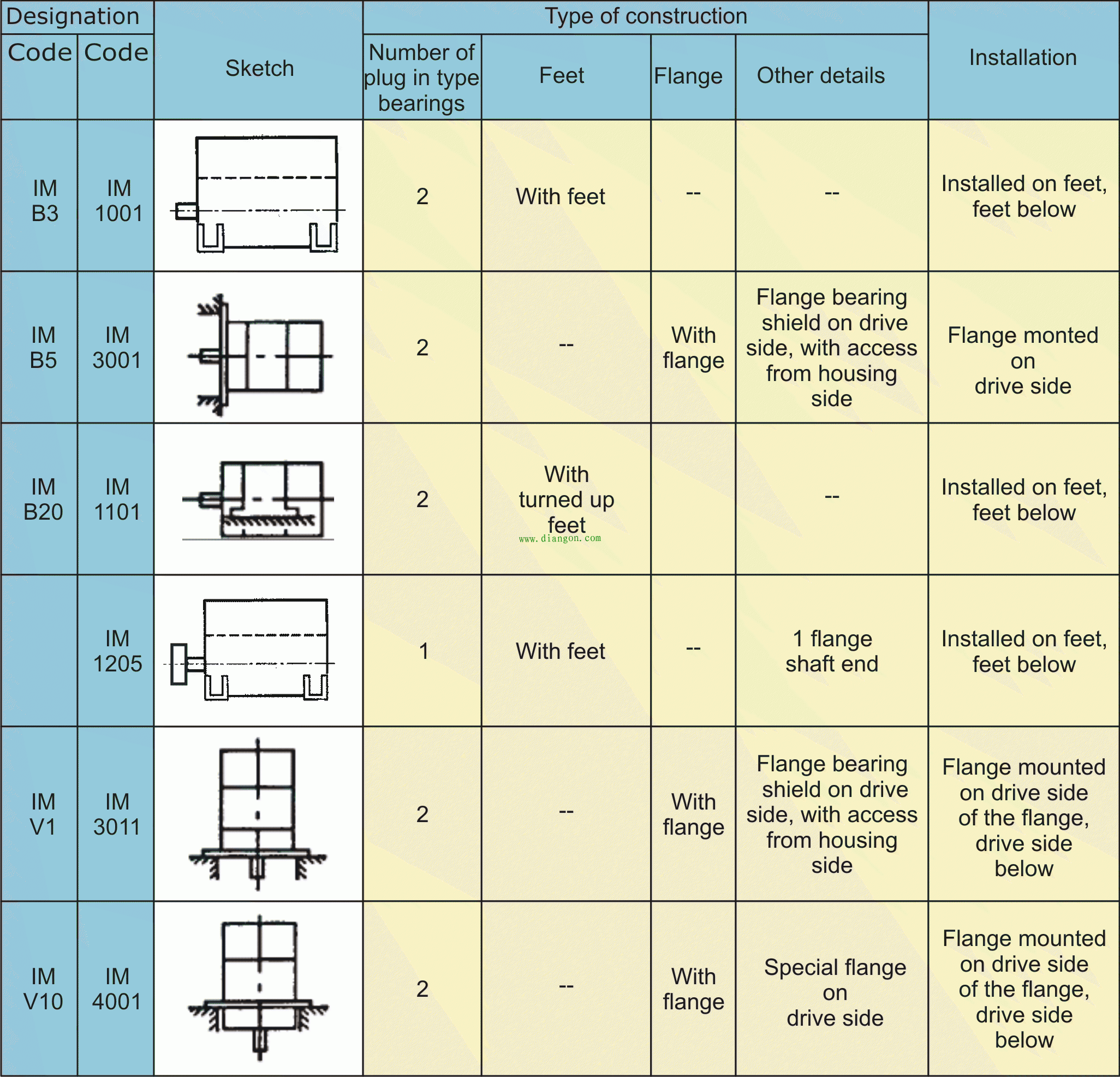

SIEMENS 产品中最常用的结构型式有:
