电控系统运行过程中发生反复切换/来回动作原因

做为完成相应电器设备动作的电控系统，相信广大电工同行绝对不陌生。那么不知大家在工作中是否遇到过下面这种情况——原本该按照动作指令进行切换或转换的电器装置，却发生反复切换或来回动作后才能完成任务，甚至无法完成任务的情况？由于工作当中本人多次处置过该种情况，所以今天本人特将造成这种非正常情况发生的原因，略做归纳总结同大家一起探讨一下。
就上面提及的情况，本人认为归根结底的原因有三大方面：
一、电控线路设计或参数设置存在问题
当电气线路设计人员未切实结合控制系统实际动作流程，或设备运行动作流程，仅在理论层面上考虑时，往往会造成上面非正常情况的发生。例如电磁式接触器完成吸合并自锁过程大约需耗时500mS，可设计者却将动作指令信号设置为上升沿/下降沿的脉冲信号（其输出有效时长为1——2mS左右），故接触器出现反复动作实属必然！
二、电控系统组件出现松动等接触不良情况
传统的电磁式继电器、接触器等电器，在吸合或释放过程中产生振动是必然的，而且接触器主触点容量越大，其产生的振动力也愈大。可是做为辅助控制的接线端子则通常十分细小，所以在长时间受到振动冲击后，发生紧固螺栓松动、滑脱等虚接情况的可能性极大。如此一来必然连带引发，相关电器设备出现动作失常或失败！

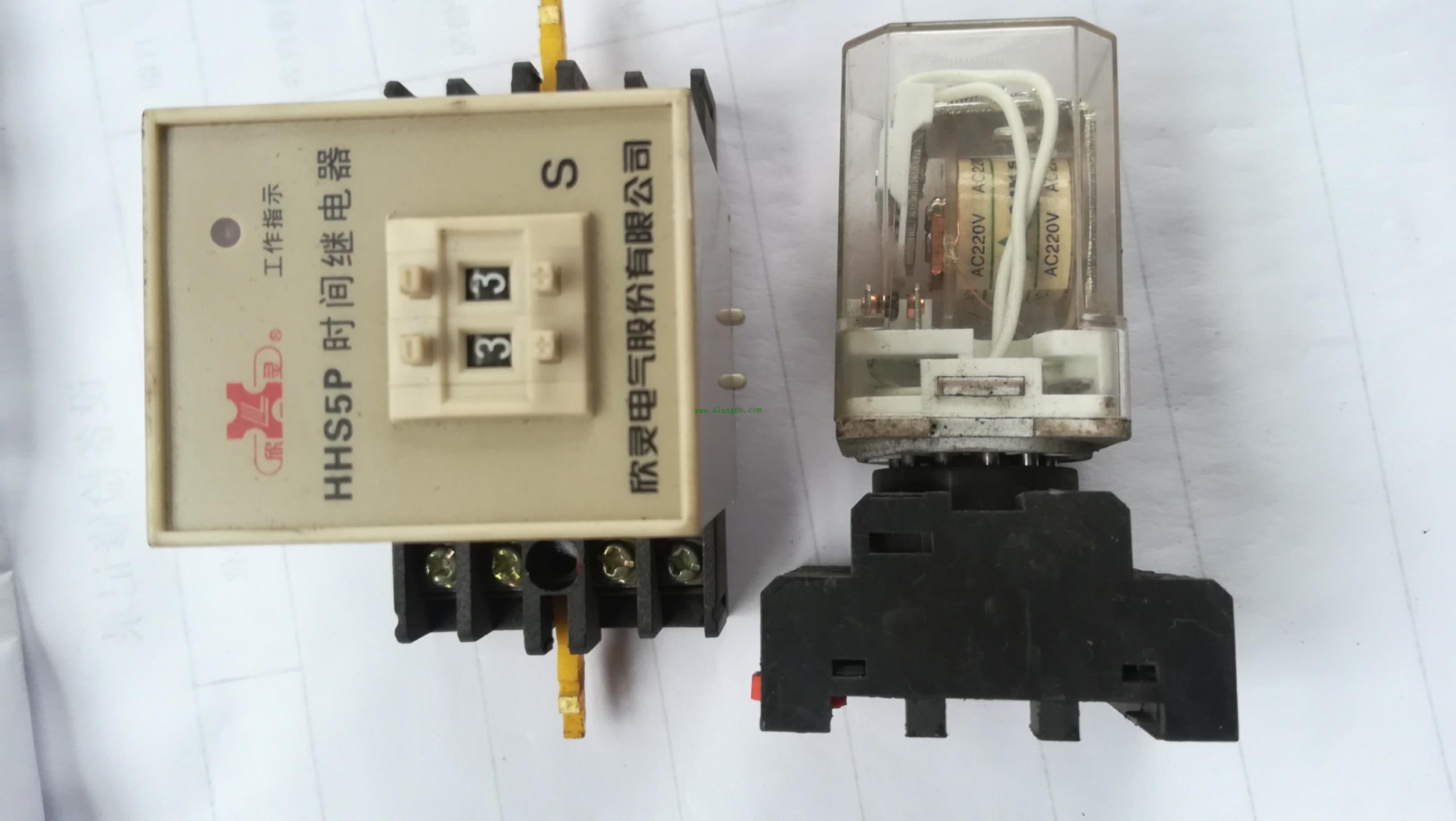

除了电器自身的振动因素外，电控系统当中所使用需要接线底座的时间继电器、小型插拔式接触器/继电器等，由于底座内簧片受潮氧化或弹性变差，间接造成虚接、导通阻值增大、器件松动等现象发生，从而影响到控制回路相应动作的正常、迅速转换执行。当然该种情况的发生也是有规律可循——夏日高温潮湿天气；安装使用时间超过一年以上的情况下，均需格外注意。
三、回路受到电磁干扰
目前大量对电网存有电磁干扰影响的工控设备，正被广泛使用。这部分设备包括变频器、逆变式焊机、中/高频加热装置等大家耳熟能详的设备，它们无一不是典型的电磁干扰源。如若在电控系统中，针对这些电磁干扰源的屏蔽、接地等防范措施处理的不到位，则其它电器设备极易受其干扰，发生无法正常动作甚至是十分奇特的故障现象。
去年十月份，笔者曾前往一单位检修电控柜。该单位一电气控制柜内的直流24V继电器动作系统，在所谓的改造后经常出现动作迟缓、来回动作、吸合不良等情况，并且用来为继电器提供电源的AC220V/DC24V开关电源也是经常出现烧毁故障！当打开控制柜后，本人一眼便找出了引发这些问题的症结所在——该单位为了省钱，居然在该控制柜内硬塞入了两台5.5KW变频器，更为重要的是针对这两台变频器未做任何的滤除电磁干扰举措！
综上所述，当电控系统发生电器设备动作时反复切换、来回动作等非正常情况时，大家可以参考所列举诱发故障现象的三种可能性，进行认真检修排查，并采取针对性举措加以整改。
