判断12伏直流继电器的好坏方法

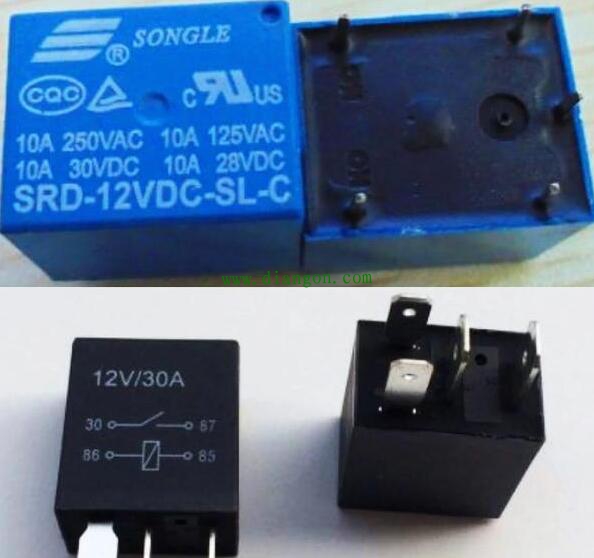

直流12V继电器型号、式样很多；主要用于控制回路(输入回路)和被控制回路(输出回路)；工作性质是用较低电压、较小的电流去控制较高的电压、较大的电流的一种“过渡转换开关”。下图为部分直流12V继电器的实物图

这里用直流继电器来说，它是继电器主要用于自动控制电路中，利用一组控制信号来控制一组或多组电器接点。
继电器的检测方法主要用下面几种简单方法。
①用万用表测量直流继电器的线圈直流电阻，来检测不同型号的继电器，继电器的大小及结构不同，则其线圈直流电阻也不相同，可以通过检测线圈直流电阻的阻值，来判断继电器是否正常。
具体的检测方法是利用万用表的欧姆挡，其量程可以根据继电器的标称值或线圈的额定电压来确定，额定电压越高，则电阻值则越大；通常选择万用表的R×100挡或R×1k挡;将两支表笔分别接入线圈的两个引脚，如果所测出的电阻值与标称值基本一致，则表明线圈状态良好;若测出的电阻值为∞，则表明线圈内部处于开路状态。但是该方法不能测出线圈是否存在局部短路故障。
②继电器触点接触电阻的检测利用万用表的R×1挡，两支表笔分别接入常闭触点的两个引脚上，其电阻值应该为零欧姆，再将两支表笔接入常开触点的两个引脚上，其电阻值应为无穷大∞，接着将继电器通电，使衔铁动作，将常闭转为开路、而常开转为闭合，再用上述方法进行检测，其阻值正好与初次测量相反，则表明触点的状态良好。若触点闭合时,万用表测出的电阻值是一个有限值，则表明该触点存在故障，或者是触头氧化了，需要继续检测方可使用。

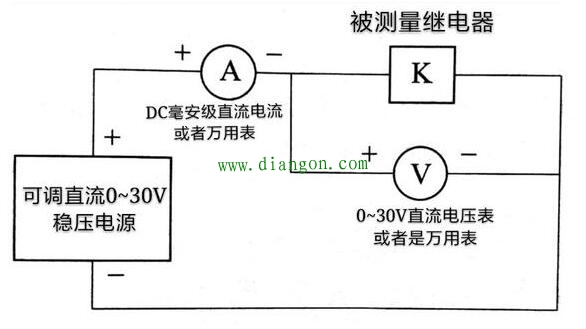

③继电器吸合电压和吸合电流的检测如图

上图所示所，连接好可调稳压电源、电流表、电压表、继电器之后，将直流电源调到12V，电压表的量程显示为DC12V(此时回调到低于12V值)、电流表的量程选为100mA挡，再将继电器的线圈串联到电路之中、而电压表并联在线圈的两个引脚上且将电流表串联进电路(注意电流表、电压表标的正、负极切不可混淆)。连接完成后，使稳压电源通电，并逐渐增加电压数值，直至听到衔铁发出咔”的声响，表明磁铁已经将衔铁吸住，此时电压表和电路表所显示的数值，即是吸合电压和吸合电流的数值。 额定电压应是吸合电压的1.3倍左右，而额定电流应是吸合电流的1.5倍左右；因此测量出吸合电压和吸合电流值，也就知道了继电器的额定工作电压和额定电流值。

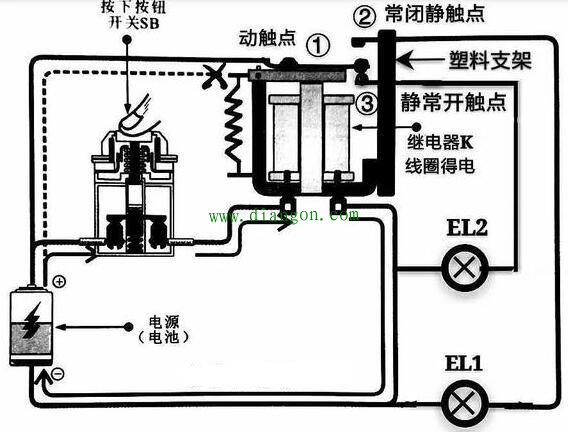

④继电器释放电压和释放电流的检测；这个方法与上述的吸合电压、吸合电流的方法刚刚相反，通电后的触点吸合处于闭合状态，再慢慢地调低电压，此时它的吸合电流也随着慢慢地减小，当衔铁被释放时，此时电压表与电流表上的数值为继电器的释放电压与电流值。如果测量出的释放电压不足吸合电压的10％，则说明继电器内部存在匝件短路或其它原因引起的故障。或者用下图所示，用12V直流灯泡检查继电器也可以。
