时下，非洲猪瘟肆掠，各个饲料厂、养猪场为免受其害，都做足了消毒工作。所谓消毒就是对所有进厂的车辆进行喷雾消毒。喷雾消毒由消毒机来完成。

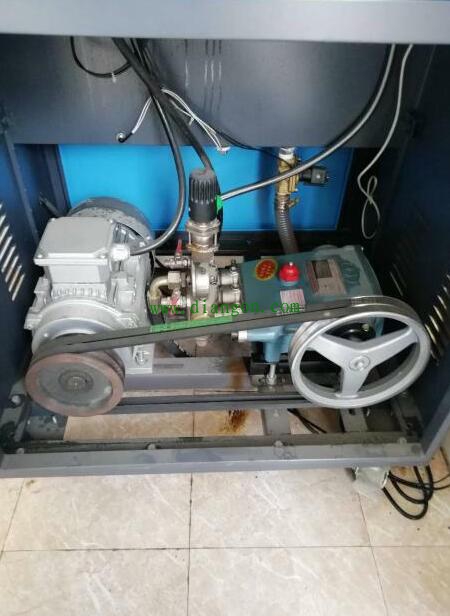

该消毒机由电机、水泵、配电箱、管路、喷雾立柱等组成。具体见下图。
消毒机工作过程：电机运行，通过三角带带动水泵。水泵将消毒液加压，再经过管路将消毒液送至喷雾立柱，进行喷雾消毒。
但是对消毒机水泵电机的控制有以下几点要求：
1、全自动控制；
2、车辆从大门口外一进入厂内地磅时，开始喷雾消毒，消毒时间要求0至60秒可调；
3、车辆从厂内出去时，因进来时已经消过毒，所以不再消毒。

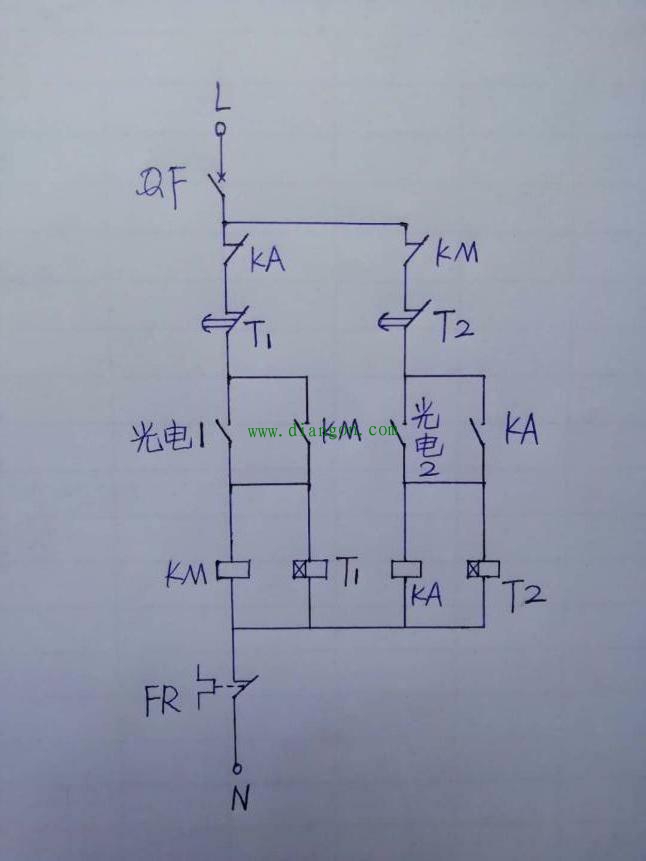

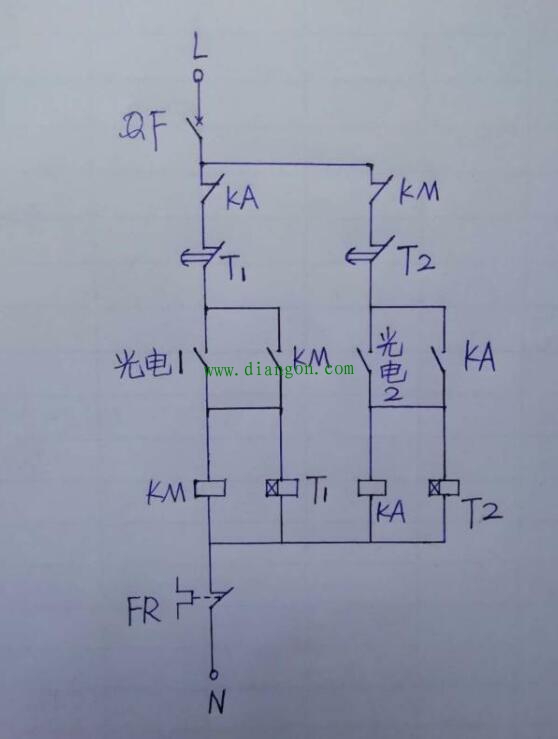

乍一看，该控制很好实现，但仔细琢磨，还是有点难度的。难就难在，车辆出去时，电机不再工作。本人几经修改、试接，现有一例来和大家分享一下。控制电路图如下：
光电1、光电2是光电开关的常开触点，当其感应到物体时，常开触点闭合；
交流接触器KM控制消毒机水泵电机，即KM一吸合，就开始喷雾消毒；
时间继电器T1，是消毒时间，0-60秒可调。比如把T1设置成30秒，那么消毒机喷雾消毒30秒后自动停止；
时间继电器T2是封锁时间。什么是封锁时间？就是当车辆从厂区内出去时，从光电开关感应到车辆开始，到T2这一时间段内，消毒机不工作，这段时间称之为封锁时间。

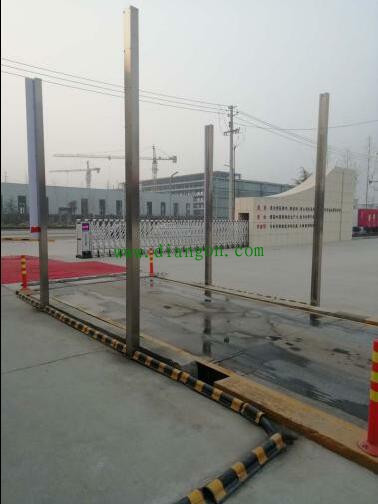

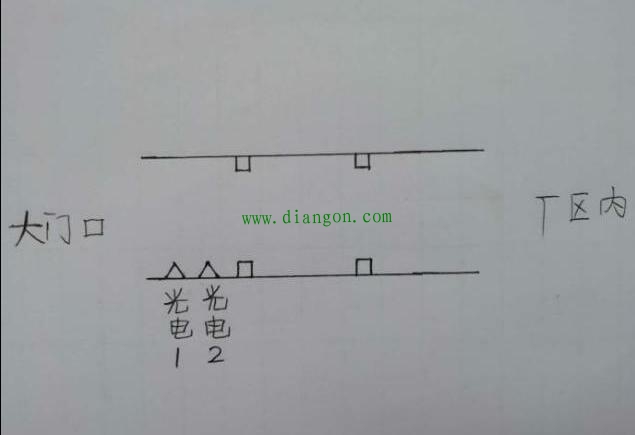

为了方便说明电路的工作原理，我们来画一下消毒通道、喷雾立柱、感应光电开关的位置等效图，如下图所示。其中小三角代表光电开关，四个小方框代表喷雾立柱。
电路的详细工作原理：
车辆从大门口进入：
光电开关1先感应到车辆，其常开触点闭合，交流接触器KM吸合并自锁，消毒机开始喷雾消毒。因为接触器KM吸合，其常闭触点KM断开，所以光电开关2所在的支路电源被断开，因此中间继电器KA不会吸合，自然也不会影响光电开关1所在的支路。（https://www.gdzrlj.com/独家原创 版权所有）当时间继电器T1设定时间到时，其常闭触点断开，喷雾消毒结束。
车辆从厂区内出去：
光电开关2先感应到车辆，其常开触点闭合，中间继电器KA吸合并自锁。因为KA吸合，所以其常闭触点断开，光电开关1所在的支路电源被断开，消毒机不工作。当封锁时间T2到时，时间继电器常闭触点断开，电路复位，便又可以开始下一个循环了！
另外一点还需补充，就是光电开关。本例中所用到的光电开关有5根线，其中2根是AC220V电源线；剩余3根是输出信号线，一根是公共线，一根是常开，一根是常闭。这5根线的颜色、作用在光电开关上都有标注。
对光电开关的要求：
1、要用带反光板的，因为这样检测车辆更可靠。
2、光电开关检测距离至少5米，当然检测距离长些更好。
3、安装高度在1米至1.5米之间。
以上就消毒机控制电路的设计方法，如果大家有其他的好的设计方法，不妨拿出来共同分享一下！
