单相电机三根线如何快速确定启动线和运行线

作为电工，在家捣鼓维修一下家电肯定常有的事，夏天修个风扇什么的肯定都有过，维修时在线路都拆下来后，特别是在碰到二手维修故障时，常会遇到确定单相电机哪根是运行绕组线，哪根是启动绕组线的问题。
刚接触似乎感觉很麻烦，一些新手面对搞乱的三根线，一下也找不清头绪，其实掌握方法确定起来并不麻烦，只要搞明白单向电机内部其实是两个绕组：阻值差别不大的两个绕组启动绕组阻值大，运行绕组阻值小就可以了！

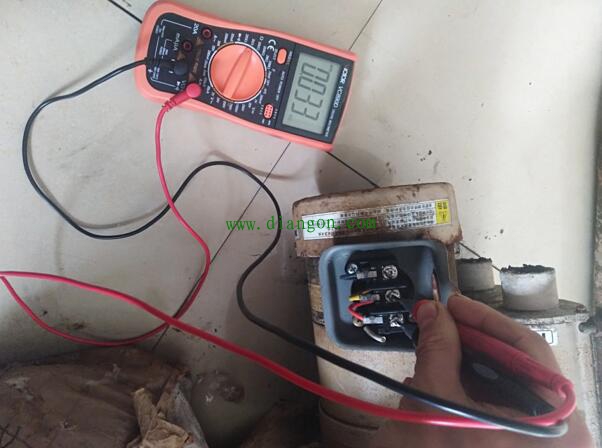

下面我就来解释这句话的含义：首先我们用万用表的20千欧的电阻档位先逐根线测量，至于为什么用这个档位，因为运行绕组和启动绕组一般阻值接近，用这个档位区分最为明显。这样通过测量绕组的电阻值，找出公共端后，就可以根据绕组的电阻的大小来确定哪是启动绕组和运行绕组了。
家电类单相电机几乎全是3个接线端子，分别运行绕组用来接220伏电源，启动绕组用来接启动电容器，由于分工不同，所以它们阻值也略有差别，我们用万用表两两测量，比较出最大阻值也就是总阻值，阻值一般刚好大约等于另外两个测量的绕组阻值之和。

测得电阻最大的时候，表笔两端的就是运行绕组端和电容绕组端，剩余那跟则是公共端，确定公共端子以后，再分别测公共端和另外两个绕组端子的电阻，电阻相对小的就是运行绕组端，大点的为启动绕组端，然后做好标记，就可以轻松准确的接线了。
说起来似乎有些麻烦，如果感觉不好理解，建议先搞明白单向电机运行原理，再回过头来实践，就能很轻松的掌握这个方法了！
