带屏蔽线接近开关接线方法图解

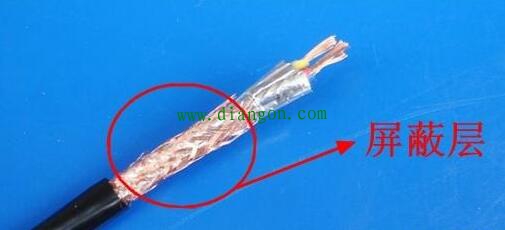

接近开关可以用作到位检测或者限位检测，在一些环境比较恶劣的地方其引线上有一层屏蔽层，屏蔽层是一层金属网状编织层，屏蔽层把信号线包裹起来起到防信号干扰的目的，编织层一般是红铜或者镀锡铜。在接线时，把屏蔽层接入大地，将干扰信号传入大地。

接近开关一般分为NPN型和PNP型，输出信号为三极管的开集电极输出，带不带屏蔽层不影响其接线方式，下面介绍NPN和PNP型接近开关的接线方法。
NPN型带屏蔽层接近开关的接线方法

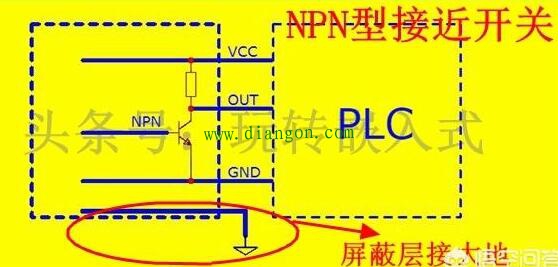

NPN型接近开关和plc接线时，需要用一个电阻将输出信号out上拉至电源，以电源作为公共端，输出端out接至PLC，如下图所示。

屏蔽层要接到外壳或者大地。上图中没有到位信号时，三极管不导通，out输出高电平。当到位时，三极管导通，out输出低电平。
PNP型带屏蔽层接近开关的接线方法

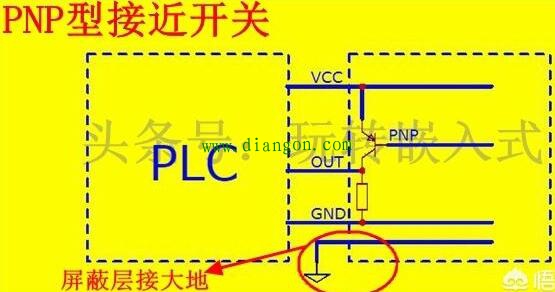

PNP型接近开关和PLC接线时，需要用一个电阻将输出信号out下拉至GND，以GND作为公共端，输出端out接至PLC，如下图所示。

屏蔽层要接到外壳或者大地。上图中没有到位信号时，三极管不导通，out输出低电平。当到位时，三极管导通，out输出高电平。
以上两种接线方式都是将屏蔽层接到外壳或者是大地，将干扰信号引入大地，以降低对信号的干扰，提高传感器的工作稳定性。
以上就是带屏蔽层接近开关的接线方法。
