三菱plc数据寄存器用法 实例讲解

数据寄存器是计算机必不可少的元件，用于存放各种数据。FX2N中每一个数据寄存器都是16bit（最高位为正、负符号位），也可用两个数据寄存器合并起来存储32 bit数据（最高位为正、负符号位）。
1）通用数据寄存器D 通道分配 D 0～D199，共200点。
只要不写入其他数据，已写入的数据不会变化。但是，由RUN→STOP时，全部数据均清零。（若特殊辅助继电器M8033已被驱动，则数据不被清零）。
2）停电保持用寄存器 通道分配 D200～D511，共312点，或D200～D999，共800点（由机器的具体型号定）。
基本上同通用数据寄存器。除非改写，否则原有数据不会丢失，不论电源接通与否，plc运行与否，其内容也不变化。然而在二台PLC作点对的通信时， D490～D509被用作通信操作。
3）文件寄存器 通道分配 D1000～D2999，共2000点。
文件寄存器是在用户程序存储器（RAM、EEPROM、EPROM）内的一个存储区，以500点为一个单位，最多可在参数设置时到2000点。用外部设备口进行写入操作。在PLC运行时，可用BMOV指令读到通用数据寄存器中，但是不能用指令将数据写入文件寄存器。用BMOV将数据写入RAM后，再从RAM中读出。将数据写入EEPROM盒时，需要花费一定的时间，务必请注意。
4）RAM文件寄存器 通道分配 D6000～D7999，共2000点。
驱动特殊辅助继电器M8074，由于采用扫描被禁止，上述的数据寄存器可作为文件寄存器处理，用BMOV指令传送数据（写入或读出）。
5）特殊用寄存器 通道分配 D8000～D8255，共256点。
是写入特定目的的数据或已经写入数据寄存器，其内容在电源接通时，写入初始化值（一般先清零，然后由系统ROM来写入）。
应用指令的使用：
概述：
A、助记符和操作数

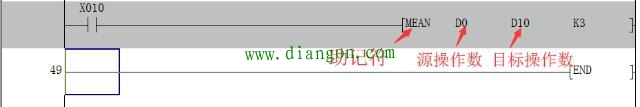

上图中的例子就是说当X10触点接通，执行命令MEAN，求3个数据寄存器D0~D2中的数据的平均值，并将结果存到D10中去。
B、32位指令

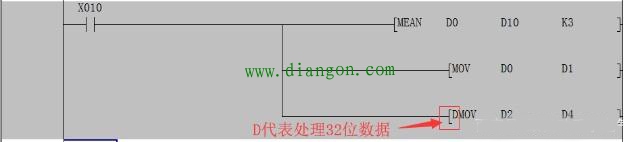

上图的DMOV指令的意思就是说将D2D3组成的32位整数中的数据传送到D4D5，D2为低16位，D3为高16位。
上图中MOV表示处理16位数据。
C、脉冲执行指令

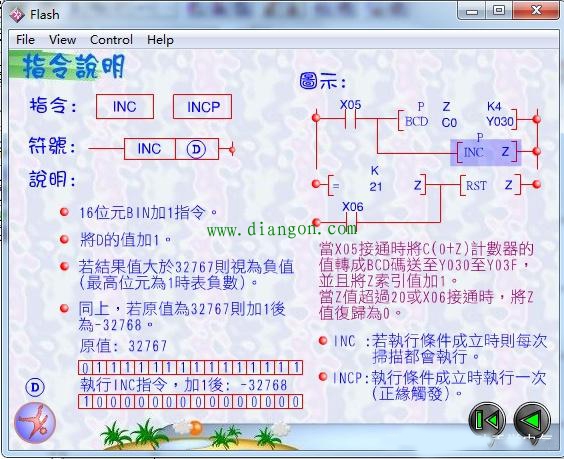

上图第一行命令的意思是当X11从0变为1的上升沿执行一次INCP，在第三行INC命令，意思是在X11为1的每个扫描周期都需要执行一次INC指令。INCP命令的意思不明白可以看下图所示

D、变址寄存器
FX系列有16个变址寄存器，V0~V7，Z0~Z7，在传送和比较指令中变址寄存器V和Z用来在程序执行过程中修改软元件的编号，循环程序需要使用的变址寄存器。如下图所示

上图中Z1的值为4，D6Z1相当于软元件D10（6 4）,V0的值为50，K100V0的意思就是相当于K150（100 50）。

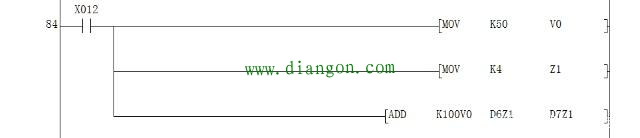

当X12接通，常数50被送到V0,4被送到Z1，ADD指令完成运算K100V0 D6Z1的值并送到D7Z1中取。

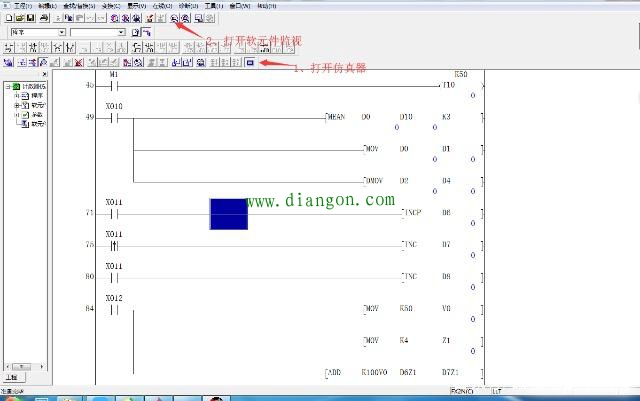

如何进行仿真呢？

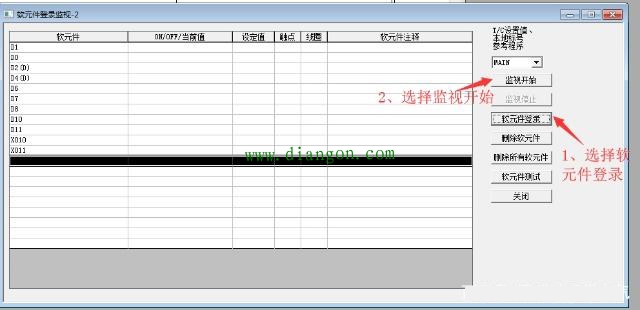

需要用到软元件登录监视功能的操作，按如下图操作，

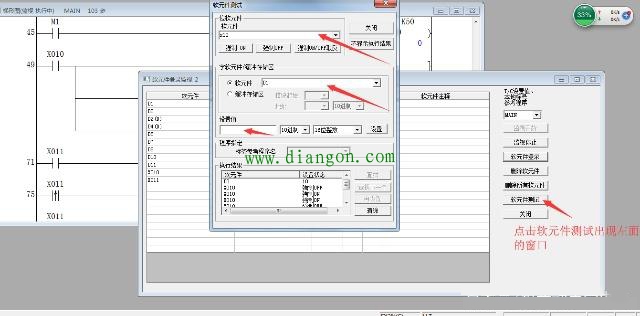

出现如下图所示对话框

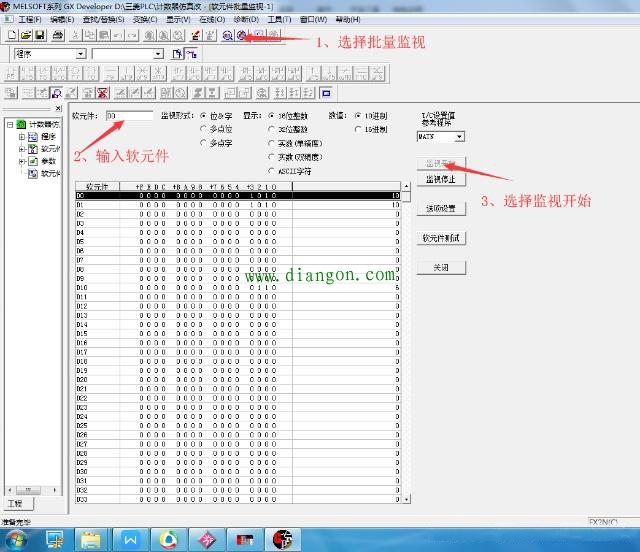

也可以批量监视功能，如下图操作

软元件测试功能一致。
