三菱PLC源型和漏型的区别

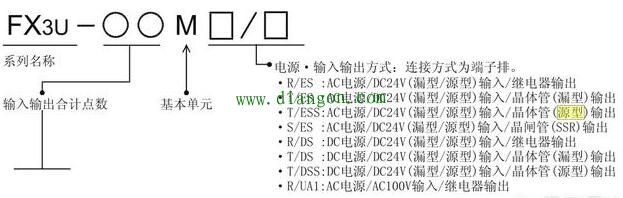

三菱plc源型和漏型的区别，咱们先说下三菱plc的基本单元的输入驱动电源有两种，一种是交流电源100V输入驱动(少见)，一种是直流电源24V输入驱动(常见的)，交流型的不存在漏源型之分，只有直流输入才分源型输入和漏型输入。同样对于输出也是一样，有继电器、晶体管、晶闸管类型输出，其中只用晶体管输出才分源型和漏型。那么具体怎么区分三菱PLC的类型，我们得从它的铭牌入手如下图所示：

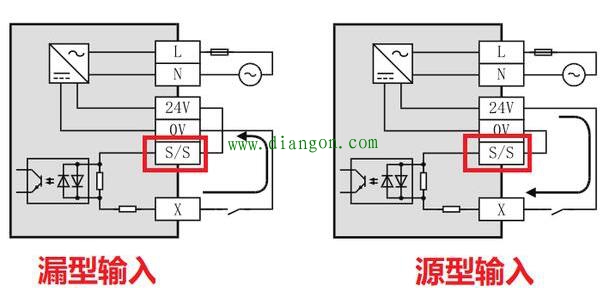

主要看PLC型号的后两位字母，具体型号可以参考上图中的标注，那么漏型和源型有什么区别呢，在三菱plc中定义当DC输入信号是从输入(X)端子流出电流然后输入时，称为漏型输入；当DC输入信号是电流流向到输入(X)端子的输入时， 称为源型输入，从接法上看主要是区分公共端S/S是接电源正极还是负极，如果是接24V则是漏型输入，如果接0V则是源型输入。因此在一些三线制传感器时需要注意：连接晶体管输出型的传感器输出等时， 漏型输入可以使用NPN集电极开路型晶；， 源型输入可以使用PNP集电极开路型晶体管输出。

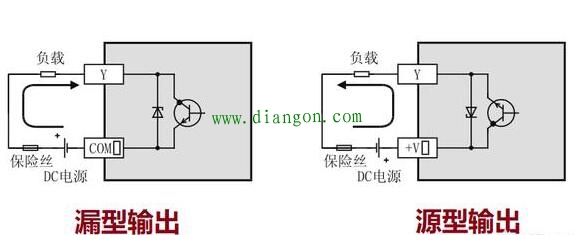

那么输出也有漏源型之分，它呢主要针对晶体管类型的，当负载电流流到输出(Y)端子， 这样的输出称为漏型输出，当负载电流从输出(Y)端子流出， 这样的输出称为源型输出。
接线刚好和输出相反，输出公共端接负极时为漏型输出，公共端接正极时为源型输出。

在接线时一定要注意电源极性。切记交流型的中继和接触器不能直接串入输出回路，接触器必须通过直流型的中继驱动，禁止交流电源接入输出回路。
