使用PLC实现十字路口红绿灯控制

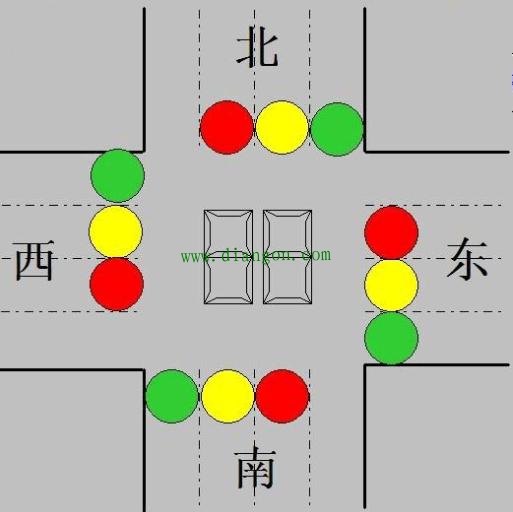

十字路口红绿灯示意图
控制功能
信号灯受一个启动开关控制，当启动开关接通时，信号灯系统开始工作，且先南北红灯亮，东西绿灯亮。当启动开关断开时，所有信号灯都熄灭。
控制流程
南北红灯亮维持25秒，在南北红灯Y2亮的同时东西绿灯Y3也亮，并维持20秒。到20秒时，东西绿灯Y3闪亮，闪亮3秒后熄灭。在东西绿灯Y3熄灭时，东西黄灯Y4亮，并维持2秒。到2秒时，东西黄灯Y4熄灭，东西红灯Y5亮，同时，南北红灯Y2熄灭，绿灯Y0亮。东西红灯Y5亮维持30秒。南北绿灯Y0亮维持20秒，然后闪亮3秒后熄灭。同时南北黄灯Y1亮，维持2秒后熄灭，这时南北红Y2灯亮，东西绿灯Y3亮。周而复始。
程序示例

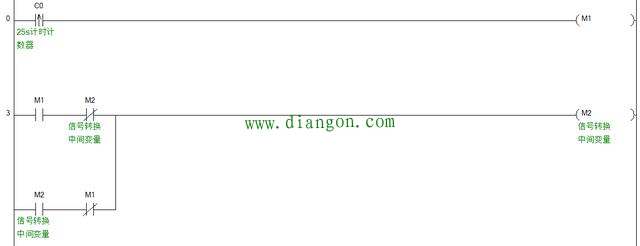

南北、东西向信号转换控制

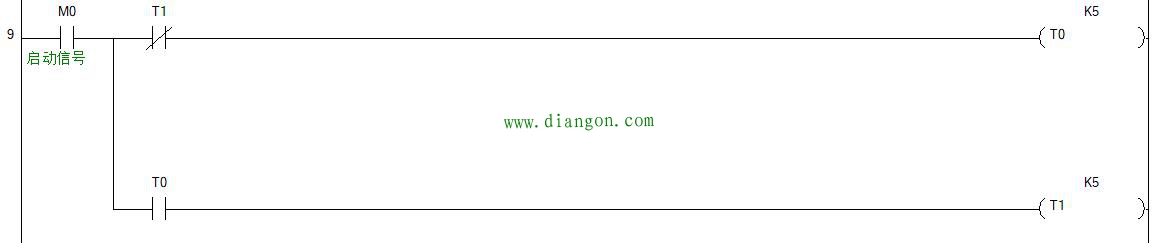

1s震荡计时器

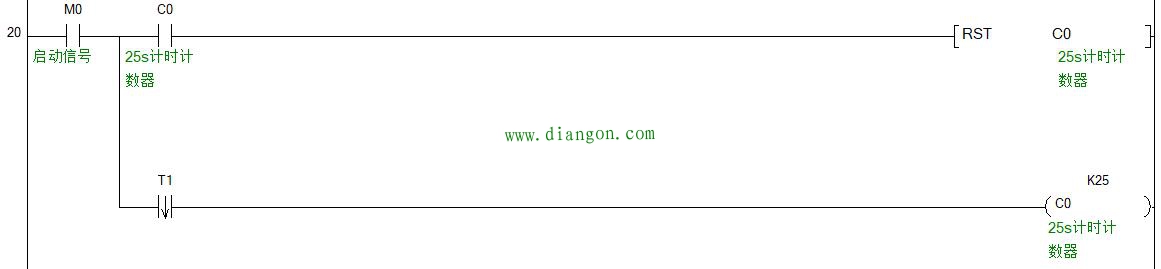

25s定时计数

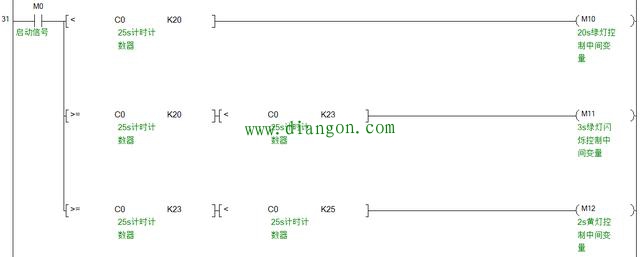

25s时间分段

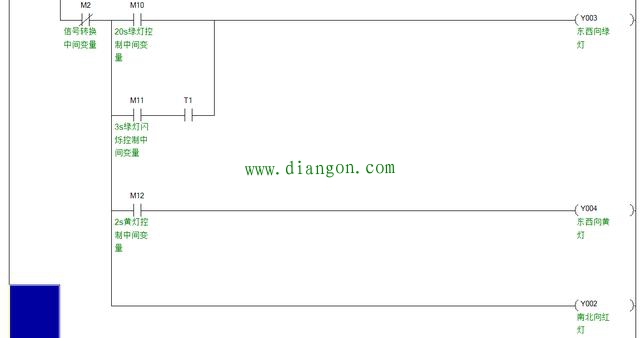

控制信号输出

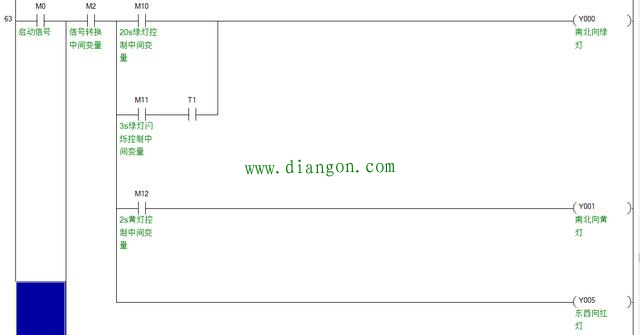

控制信号输出续
以上即为红绿灯控制程序示例。
