家用过欠压保护器接线图解
时间：2023-03-04来源：佚名
|

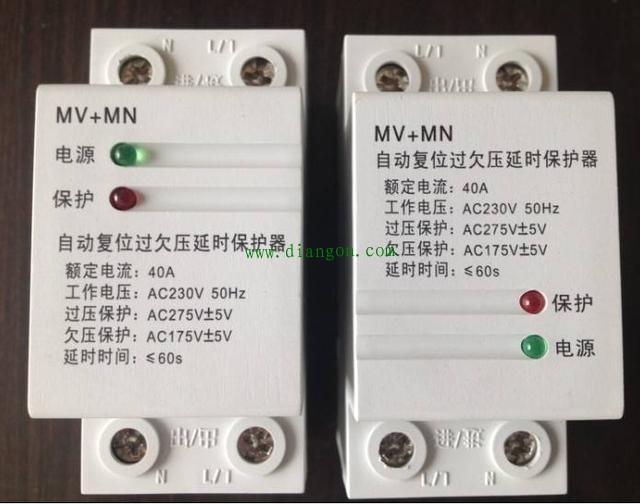

家里配电箱的总开关，有的用空气开关有的用漏电保护器，不管是哪一种总开关，过欠压保护器安装在总开关的后面即可。 过欠压保护器有的上进下出，有的是下进上出，接线时一定要注意看上面的标注。常见有3种标注方式，两种是汉字标注：进和出、输入和输出，还有就是英文标注：IN（进）和OUT（出），进为电源进线端，出为出线端。

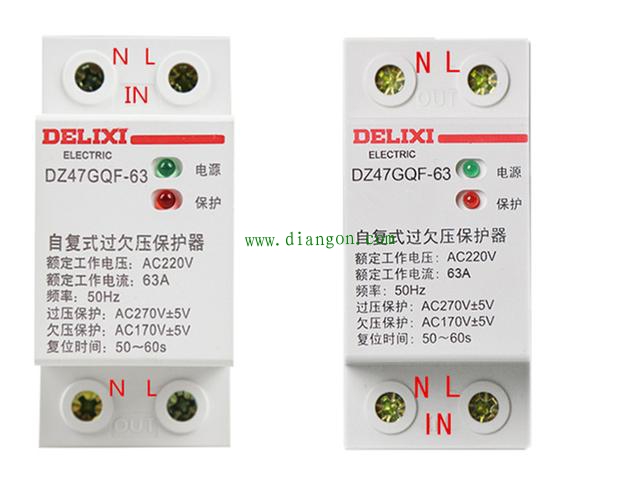

上面有字母标注，L对应火线N对应零线，这种保护器是断火不断零，虽然接反了也有保护作用，但是接反时断开的其实是零线，火线仍然连接着负载，有一定的安全隐患。

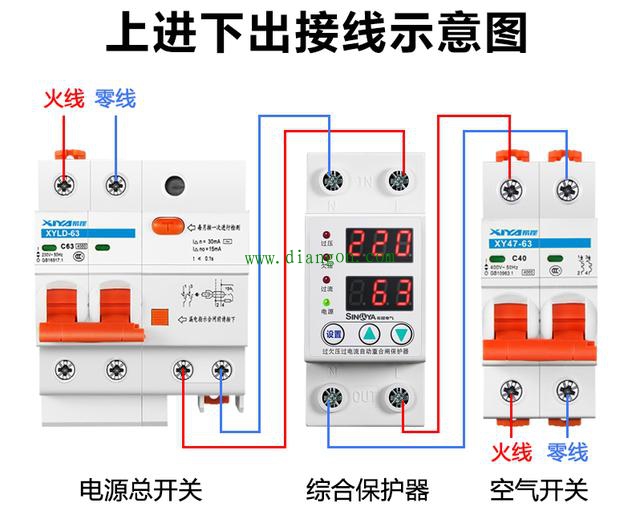

总结：综合以上的内容，需要注意的地方就2点，一是进线端不要搞错，二是火线和零线不要接反，给大家一张实物接线图供大家参考。
|
