浅谈三相四线制和三相五线制

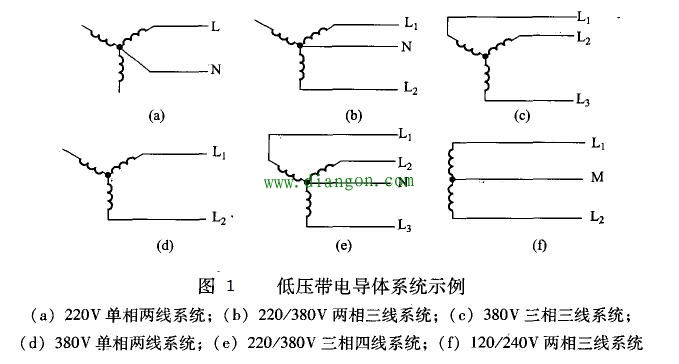

下面在谈一谈低压配电系统的接地型式。低压配电系统接地系统可以分为TN系统、TT系统、IT系统。第一个字母说明电源中性点与大地的关系，T表示电源中性点与大地直接连接，I表示电源与大地隔离或电源的中性点经高阻抗与大地连接。第二个字母说明电气装置的外露导电部分与大地的关系，T表示设备外露导电部分直接接大地，这个地与电源的地是相互独立的，N表示设备外露导电部分通过与电源中性点的连接而接地。对于TN系统又可以分为TN-C系统、TN-S系统和TN-C-S系统。 TN-C系统是指在整个系统内N线和PE线是合一的。TN-S系统是指在整个系统内N线和PE线是分开的。TN-C-S系统是指在整个系统内，有一部分线路N线和PE线是合一的。

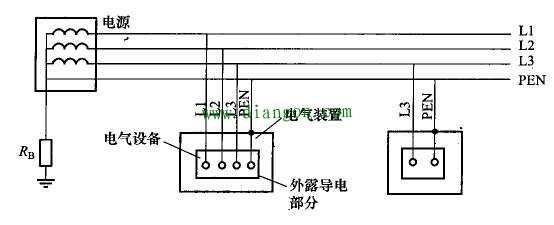

图2 TN-C系统

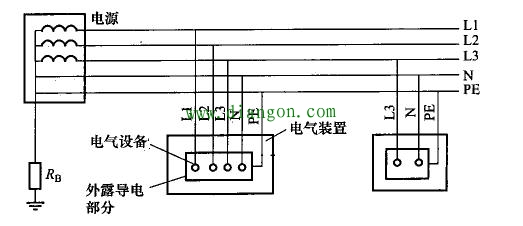

图3 TN-S系统
