PLC编程时三个注意事项

初学plc编程应注意这三个方面，少走弯路，双线圈输出丨程序的优化设计丨编程元件的位置。
1．双线圈输出

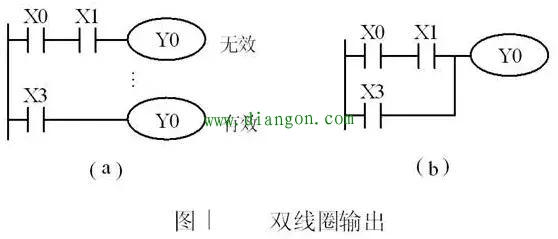

如果在同一个程序中，同一元件的线圈使用了两次或多次，称为双线圈输出。对于输出继电器来说，在扫描周期结束时，真正输出的是最后一个Y0的线圈的状态(见图1a)。
Y0的线圈的通断状态除了对外部负载起作用外，通过它的触点，还可能对程序中别的元件的状态产生影响。图1a中Y0两个线圈所在的电路将梯形图划分为3个区域。因为PLC是循环执行程序的，最上面和最下面的区域中Y0的状态相同。如果两个线圈的通断状态相反，不同区域中Y0的触点的状态也是相反的，可能使程序运行异常。作者曾遇到因双线圈引起的输出继电器快速振荡的异常现象。所以一般应避免出现双线圈输出现象，例如可以将图1a改为图2b 。

2．程序的优化设计

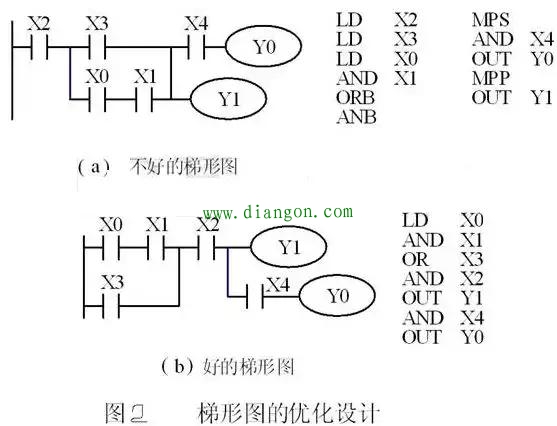

在设计并联电路时，应将单个触点的支路放在下面；设计串联电路时，应将单个触点放在右边，否则将多使用一条指令(见图2)。
建议在有线圈的并联电路中将单个线圈放在上面，将图2a的电路改为图2b的电路，可以避免使用入栈指令MPS和出栈指令MPP。

3．编程元件的位置
输出类元件(例如OUT，MC，SET，RST，PLS，PLF和大多数应用指令)应放在梯形图的最右边，宦们不能直接与左侧母线相连。有的指令(如END和MCR指令)不能用触点驱动，必须直接与左侧母线或临时母线相连。
