单相有功电度表的接线方法图解

画出接线原理图 直入式有功电度表接线
单相有功电度表分为直入式电度表(全部负荷电流过电度表的电流线圈)和经互感器接线的电度表两类。
直入式电度表又可分为跳入式和顺入式两种。
电度表的安装位置及安装环境应符合规程要求。其接线要求分别为：(1) 电度表的额定电压应与电源电压一致；其额定电流应等于或略大于负荷电流；（单相用电1KW≈4.5A）(2) 应使用独股绝缘铜导线，其截面应满足负荷电流的需要，但不应小于2.5mm2。(有增容可能时，其截面可适当再大些)；(3) 相线、零线不可接错，零线必须进表，零火不得反接，电源的相线要接电流线圈(否则会造成漏电且不安全)；4) 表外线不得有接头，电压联片必须连接牢固； (5) 开关熔断器接负荷侧。

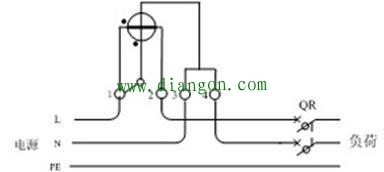

相跳入式电能表

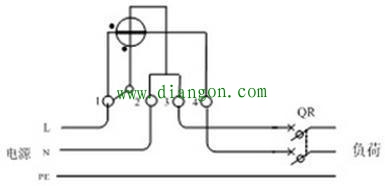

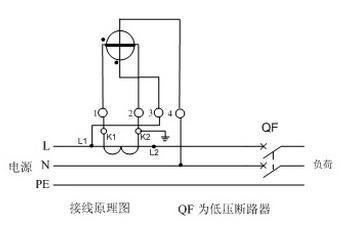

单相顺入式电能表经互感器接线的有功电度表接线要求
(1)电流互感器要用LQG型的，其精度不应低于0.5级。电流互感器的一次额定电流应等于或略大于负荷电流为方便接线尽可能选线圈式；(2)电流互感器的极性要用对，K2要接地(或接零)；(3)电度表额定电压应与电源电压一致，其额定电流应为5A；(4)二次线要使用绝缘铜导线，中间不得有接头。其截面为：电压回路应不小于1.5mm²；电流回路应不小于2.5mm²；（一次线按一次电流选）(5)电流互感器应接在相线上，相线、零线不可接错，零线必须进表；(6) 开关熔断器接负荷侧。
