如何管理PLC的源程序

对于西门子S7-1500、S7-1200之前的plc，包括S7-200、300、400等，我们在下载程序时，是不包括各种注释信息的，比如：硬件配置信息、符号信息、程序里的注释、DB块里的符号名和说明等，部分内容如下图所示（S7-1500、S7-1200是支持这些信息下载和上载的）。

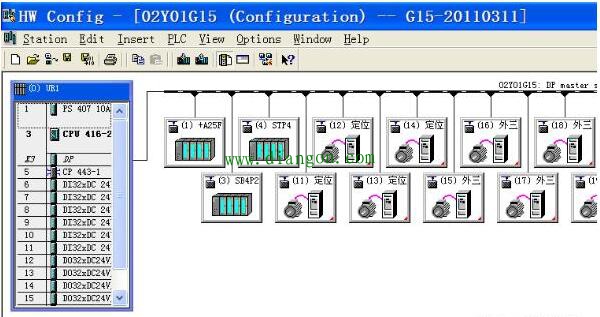

图1 硬件注释示例

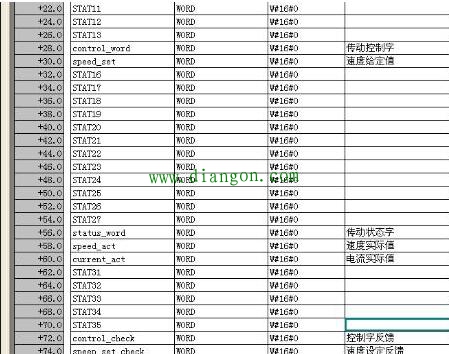

图2 DB块内变量注释示例
这就出现一个问题：一旦源程序丢失，从PLC上传得到的程序就不含任何注释，很难理解和用于故障诊断。源程序的符号表（包括I点、Q点、M点、程序块的含义等注释）可以通过导出，单独进行备份。如果我们丢失了最新的源程序，则可以从PLC上载程序后，打开最近的源程序备份，将其符号表拷贝或者导入到上载的程序中，可以恢复部分符号信息。但是，其他信息是无法恢复的。因此，源程序的管理就显得尤为重要了。我们的管理方法如下（此方法也适用于所有源程序的管理）：
1、尽量在同一台工程师站上进行程序修改及备份，并注意压缩备份不同的版本，自己做版本标识或者用修改日期做区别。
2、备份之前要通过工程师站比较一下离线/在线程序，如果不一致，即便通过Upload的方式上传在线程序，可以通过将不一致的程序块（包括硬件配置（系统数据块）），拷贝粘贴到原有程序中，这样既保证了程序的一致性，又不会致注释丢失。这样上载的程序是没有代码里的注释的。另外，为了确保代码里的注释有效，也可以打开不一致的程序，手工修改离线的程序。
3、建立程序修改记录文档：记录每次修改的原因、内容、是否已经备份等信息，便于追溯。
4、尽量专人修改。
