十分钟玩转变频器

食神地狱的使者
一、直白的讲，变频器就是“交流输入变成直流，直流再变成交流输出”，这样变频器的电气一次外回路就一目了然了。

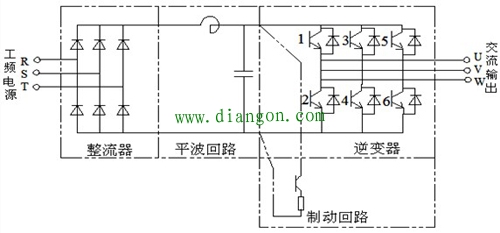

变频器一次外回路
二、接着就是控制回路。不要被控制回路那一捆线吓坏了，连接变频器的控制线就四种：
启动/停止、速度给定、速度/电流反馈、运行/故障反馈，
对应的变频器端子就是：
DI（数字量输入）、AI（模拟量输入）、AO（模拟量输出）、RO（继电器输出）。

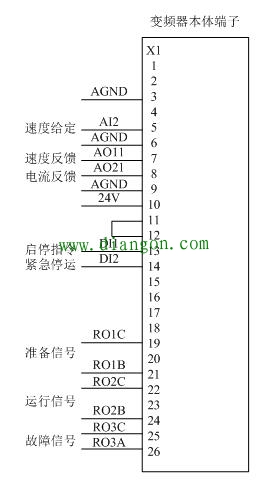

参考某变频器的控制接线如图所示，瞬间恍然大悟！

变频器控制端子
三、拨码或跳线。一般这个拨码位于变频器控制端子旁边，用于确认变频器模拟量输入（AI）为电压信号还是电流信号。电压信号的意思就是速度给定信号过来的是电压值（如0~10V），而电流信号的意思就是速度给定信号过来的是电流值（如4~20mA）。所以变频器投运前要确认dcs或plc的控制信号是电压模式还是电流模式。
