我们将设计一个电流互感器。使用电流互感器可以减小测量变换器原边电流时的损耗,比如大功率开关电源，由于电流过大所以需要使用电流互感线圈来监测电流以减少损耗。
电流互感器与一般的电压变压器的区别在什么地方呢?这个问题即使是资深的磁性元件设计人员也很难回答。基本的区别在于：变压器试图把电压从原边变换到副边，而电流互感器试图把电流从原边变换到副边。电流互感器的电压大小由负载决定。
我们通过一个实际的设计例子，可以更好地理解电流互感器的工作原理。
假设用电流互感器测量变换器的原边电流，原边10A电流对应1V电压。当然，我们可以用一个1V/10A=100mΩ的电阻来测量，但是电阻将造成的损耗为1V×10A=10W，这么大的损耗对几乎所有的设计来说都是不能接受的。所以，要选用电流互感器，如图1所示。

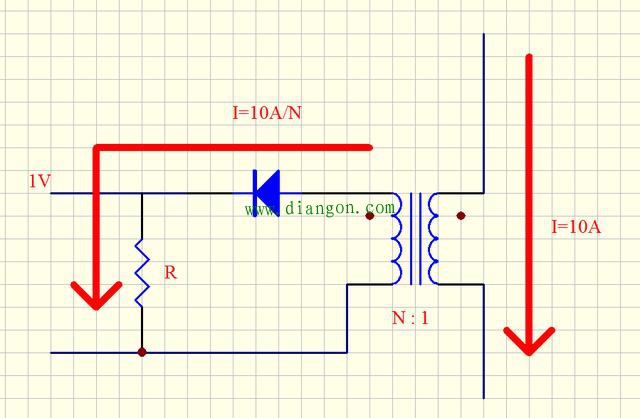

图1 用电流检测互感器减小损耗
当然，为了减少绕组电阻，我们把原边的匝数取为1匝，同时为了使电流降到一个比较低的水平，副边匝数应该比较多。如果副边匝数为N，由欧姆定律可得(10/N)R=1V，在电阻中消耗的功率为P=(1V)^2/R。我们假设消耗的功率为50mW(也就是说，我们可以使用100mW规格的电阻)，这就要求R不得小于20Ω，如果采用20Ω的电阻，由欧姆定律可得副边匝数N=200。
现在我们来看磁芯，假设二极管是普通的一般的二极管，通态电压大约为1V，电流为10A/200=50mA。互感器输出电压为1V，加上二极管的通态电压1V，总电压大约2V。250kHz频率工作时，磁芯上的磁感应强度不会超过
其中4us为一个周期的时间，实际肯定是不到一个周期的。
由于原边流过电流的时间不可能超过开关周期(否则，磁芯无法复位)。因此Ae可以很小，而B也不会很大。这个例子里磁芯的尺寸不能通过损耗要求或磁通饱和要求来确定，更大的可能是由原副边之间的隔离电压来确定。如果隔离电压没有要求，磁芯的大小一般由200匝的绕组所占体积来确定。你可以用40号的导线流过500mA的峰值电流，但是这种导线实在太细，一般的变压器厂家不会为你绕制。
实用提示 除非一定要用，一般情况下不要使用规格小于36号线的导线。
现在我们来分析为什么不能用电压变压器来替代电流互感器?已经知道副边电压只有2V，因此原边电压为2V/200=100mV。如果输入直流电压为48V，那么电流互感器原边10mV电压对48V电压来说是微不足道的——那样你可以在副边得到50mA的电流，而对原边几乎没有什么影响。假设另一种情况(不现实的)，原边的输入直流电压只有5mV，那么互感器的原边不可能有10mV的电压，同时由于原边阻抗(如反射副边阻抗)也比较大，决定了副边根本不可能产生50mA的电流。即使整个5mV电压全部加在原边，副边也只能产生200×5mV=1V的电压：不能在转换电阻上产生足够的电压。因此，电压变压器只能用作变压器，不能用来检测电流。
从另外一个角度来看：虽然输入电源的电压为48V时，但是流过电流互感器电流的大小不是由原边的这个48V电压决定的，而是其他因素决定的。
电流互感器是有阻抗限制的电压变压器。
最后，我们来看一下电流互感器的误差情况怎么样?答案在于电流互感器的基本定义上：感应的是电流。
实用提示 电流互感中的二极管和副边绕组的电阻不会影响电流的测量，因为(只要阻抗不是无穷大)串联电路中电流处处相等，与串联的元件无关。
实际工作中，是不是使用肖特基二极管作为整流二极管是没有关系的：二极管的低通态电压只影响变压器，不会影响电流互感器。
如果互感器副边的电感太小，测量误差将会增大。也就是激磁电感太小，假设我们要求测量电流的最大误差为1%，原边电流为10A，那么副边电流就是50mA，这就意味着要求激磁电流(副边)应该小于50mA×1%=500μA。激磁电流没有流过转换电阻，我们也无法检测到这个电流，这样误差就增大了。我们可以算出副边电感的最小值
现在的匝数为200，我们需要AL=16mH/200=400nH的磁环，用普通的小铁氧体磁环就可以了，这种铁氧体磁环是很容易找到的。
