鼠笼型和绕线式三相异步电动机的区别

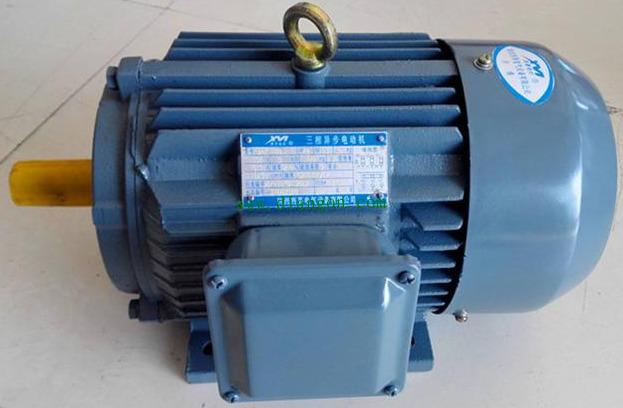

鼠笼式三相异步电动机

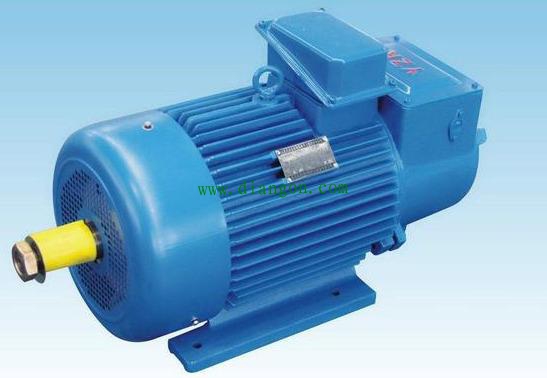

绕线式异步电动机
从外观上看，最明显的区别就是绕线式电机带转子滑环，鼠笼式电机不带。
鼠笼型电机转子绕组是自己短路的绕组，在转子在每个槽中放有一根导体，导体比铁芯长，在铁芯两端用两个端环将导体短接，形成短路绕组。若将铁芯去掉，剩下的绕组形状似松鼠笼子，故称鼠笼式绕组。

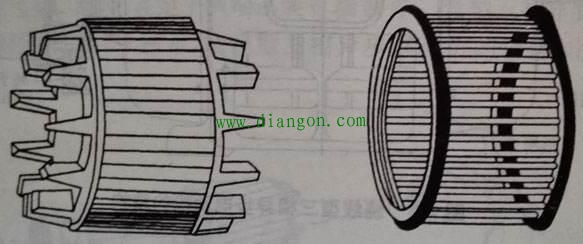

鼠笼型电机转子
绕线型电机：转子是铜线绕制的线圈，线圈末端是通过滑环引到启动控制设备上。

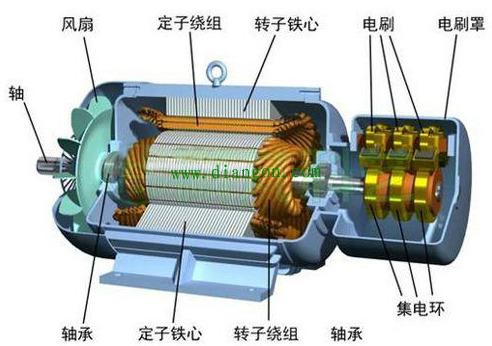

绕线式电机
优缺点如下：
1.鼠笼式异步电动机：
优点：结构简单，启动方便，运行可靠，体积小，坚固耐用，便于维护、检修和安装，成本低等。
缺点：启动转矩较小， 功率因数较低，转速不易调节，直接启动时启动电流大。正常情况下，鼠笼型电机冷状态下运行启动2-3次，每次间隔时间不得小于5分钟。热状态下运行启动一次。鼠笼式异步电动机在频繁启动时，还容易造成鼠笼断条。
2.绕线式异步电动机：
优点：通过在转子回路中串入外加电阻，降低了启动电流和转速，增加了启动转矩。可以改善电动机的启动和调速性能。
缺点：结构复杂，维护较麻烦，运行可靠性较差，价格较贵。
