弱电布线施工中的技术、方法和工具

　　一、水晶头

　　水晶头是一种能沿固定方向插入并自动防止脱落的塑料接头，俗称“水晶头”，专业术语为RJ-45连接器(RJ-45是一种网络接口规范，类似的还有RJ-11接口，就是我们平常所用的“dian话接口”，用来连接dian话线)。之所把它称之为“水晶头”，是因为它的外表晶莹透亮的原因。水晶头适用于设备间或水平子系统的现场端接，外壳材料采用高密度聚乙烯。每条双绞线两头通过安装水晶头与网卡和交换机相连。

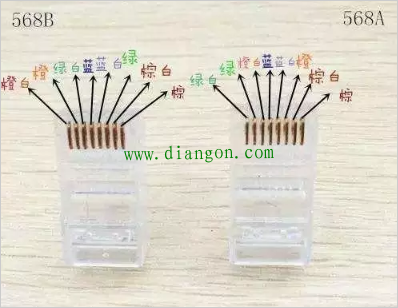

　　A类B类水晶头制作方式

　　我们一般有两种排线规则。一种是T568B，一种是T568A，大多数我们使用的都是B类接法。具体排线方法是：T568B：“橙白、橙、绿白、蓝、蓝白、绿、棕白、棕”；T568A：“绿白、绿、橙白、蓝、蓝白、橙、棕白、棕”。制作网线的时候我们一般都是直连接法，两端B类水晶头；但是特殊情况，如双机直接互联和网络转接时需要用交叉连接法，一端按B类一端按A类。制作过程：左手拿线，线头朝外，顺序是从左到右数，右手拿插头，金属簧pian朝上插入线芯。因为它有8个铜片，我们一般在网线钳上会看到8p才是压网线的口，而dian话线由于只需要两根，所以一般采用的是4p或者6p的水晶头，区别与网线水晶头只是大小不一样。

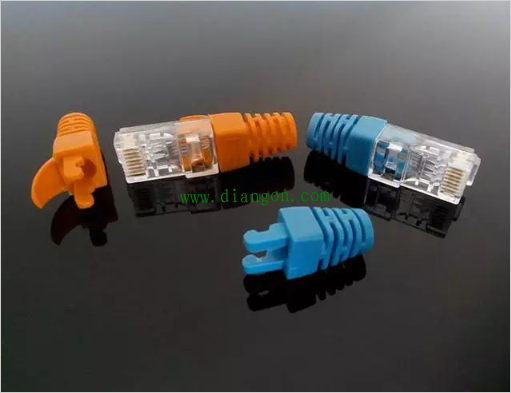

　　水晶头 护套爪子=完美

　　二、网络模块

　　网络模块那又是什么呢？我相信每个人家里都有，但是就是没有自己动手装过，这个还是跟我们息息相关的。每个模块上都会有提示A/B类线的颜色对应排序方法，将线依次卡进去就行了，另外一端只需要做一个B类的水晶头插在交换机上就行了。

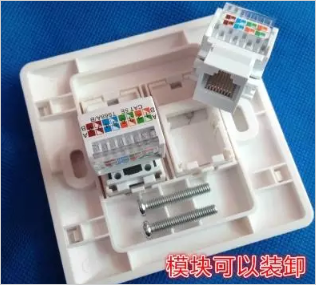

　　网络模块

　　三、双绞线

　　双绞线我们俗称网线，市场上主流有五类和6类，6类比较贵，当然屏蔽性较好，特殊环境中使用较多。当然剥开线以后里面是差不多的，8根线，两两相绞，颜色各不相同。四对颜色分别为：橙白，橙，绿白，绿，蓝白，蓝，棕白，棕。目前我们设备上大多数都是百兆网口，所以其实8根线我们只用了4根，1、2、3、6四根：橙白，橙，绿白，绿。铜芯的质量直接反映网线质量，所以经常看得到有些人给你接网线的时候只接了4根！

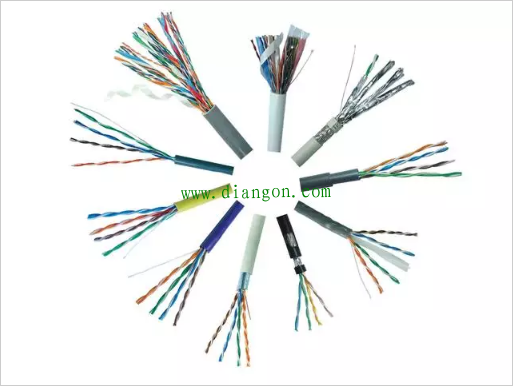

　　各种网线

　　四、网线钳

　　网线钳功能都比较齐全一般都带有压dian话线和网线的口，而且带有剥网线刀口和剪刀。能制作RJ45网络线接、RJ11dian话线接头、4Pdian话线接头。集成网线钳所有功能，能方便进行切断、压线、剥线等操作。经硬化及染黑处理，体型轻巧且坚固。关键是这个比较便宜家里备一把后期有问题随时自己搞定。使用很简单，到手就会用。网上一搜也是一大萝。

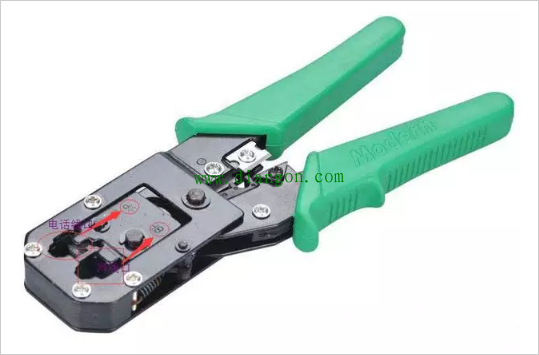

　　网线钳

　　五、寻线仪

　　最后网线做好以后我们需要判断一下这根网线是否好的，我们介绍给大家认识一个工具---寻线仪。这个工具既能用来测线，又可以寻线，这个工具可以说做弱电人必备的一个工具，好用不贵。既可以测量网线也可以测dian话线，将做好的水晶头插在仪器上以后指示灯会提示每根线是否正常通讯。
