单片机常用模块电路大全！工程师收藏备用！

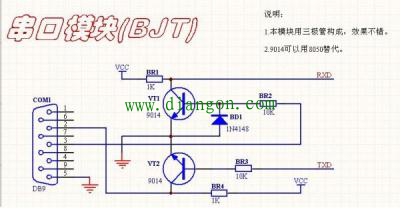

2. 三极管串口通信：本电路是用三极管搭的，电路简单，成本低，但是问题，一般在低波特率下是非常好的。

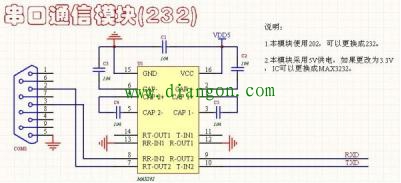

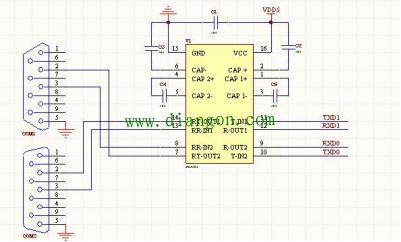

3. 单路232通信电路：三线方式，与上面的三级管搭的完全等效。

4. USB转232电路：采用的是PL2303HX,价格便宜，稳定性还不错。

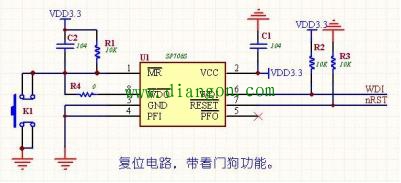

5. SP706S复位电路：带看门狗和手动复位，价格便宜（美信的贵很多），R4为调试用，调试完后焊接好R4。

6.SD卡模块电路（带锁）：本电路与SD卡的封装有关，注意与封装对应。此电路可以通过端口控制SD卡的电源，比较完善，可以用于5V和3.3V。但是要注意，有些器件的使用，5V和3.3是不一样的。
