如何基于PPI协议实现两个PLC之间通信

本文下面主要介绍如何基于PPI协议实现两个CPU之间进行数据交换。
如何基于PPI协议实现两个plc之间通信
第一、硬件连接

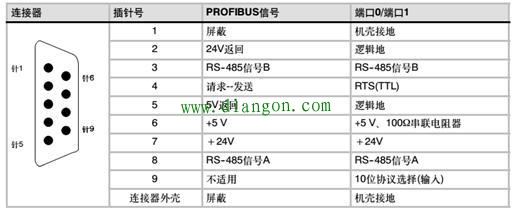

下图是S7-200通信端口端口定义入下图所示，PPI通信建立在485的硬件基础上，因此需要制作一根至少包含一对双绞线的屏蔽线，两端分别接DB9头子的3脚和8脚，屏蔽层接DB9头子的金属外壳。如果实在找不到双绞线自己也可以找两根单根线，自己绞一下，但是只限于临时用正式产品不建议用。

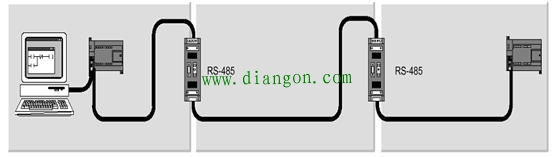

两个PLC之间距离不能太远，最好不要超过50米，如果超过的话最好使用中继器，可以采购200配套的中继器，也可以自己从某宝上买。

第二、合理分配CPU地址

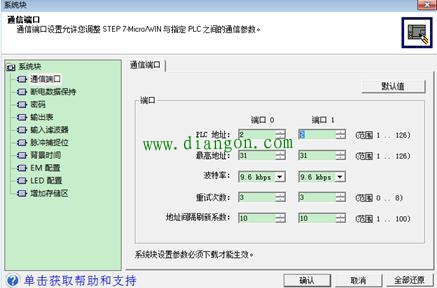

PPI通信要求PPI网络内每个CPU具有不同地址，Micro/WIN默认为0，CPU默认为2，因此建议主PLC的地址设置为2，从PLC地址依次设置为11、12、13……依次类推。

第三、正确初始化

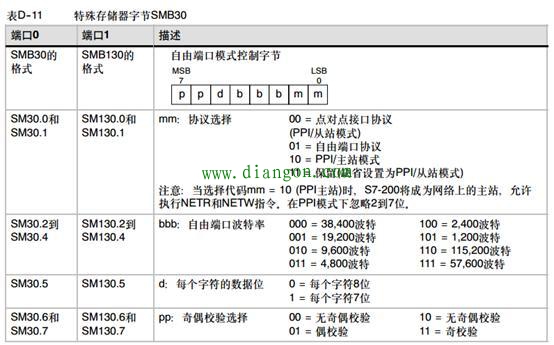

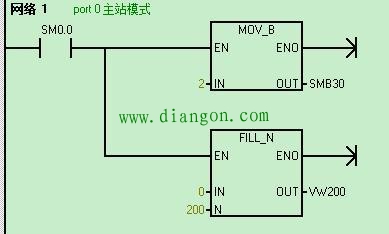

通过初始化特殊寄存器SMB30，将主CPU端口0配置为PPI主站模式，同时将数据缓存区清零。

配置时只需要关心最低两位即可，即mm，其他的都配置成零就行了。2就是PPI主站模式。

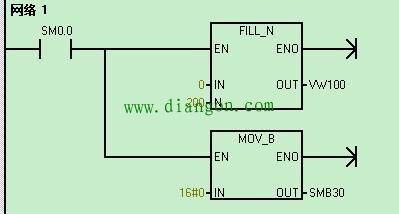

从站配置成PPI从站模式，即配置成2。

第四、正确准备数据

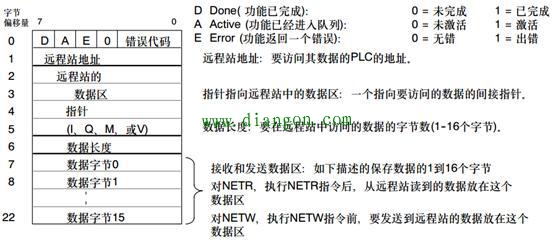

数据必须按照规定将相应的数据填入缓冲区，数据格式如下所示。例如数据发送缓冲区为VB200，那么VB200就是状态字，不需要填写，用于读取指令执行的状态。VB201为目标从站的地址，VB202到VB205时从站目标地址，VB206为数据长度，如果是写指令就是希望写的字节数，如果是读指令就是希望读回来数据的长度。VB207及以后是数据区。对NETR，执行NETR指令后，从远程站读到的数据放在这个数据区。对NETW，执行NETW指令前，要发送到远程站的数据放在这个数据区。

第五、适时调用收发指令
PPI通信指令只有两条，分别是：网络读和网络写，调用也很简单，只需要指定本次读写己方的端口和数据缓冲区地址。

为了减少数据交换造成CPU资源的过度浪费，不建议每个循环周期都调用通信指令。可以根据需要进行指令调用，进行数据交换，如果无法找到合适的指令触发条件，可以使用定时器进行周期调用。
为了保证数据的实时性，建议采用定时中断，在中断事件中调用通信指令。

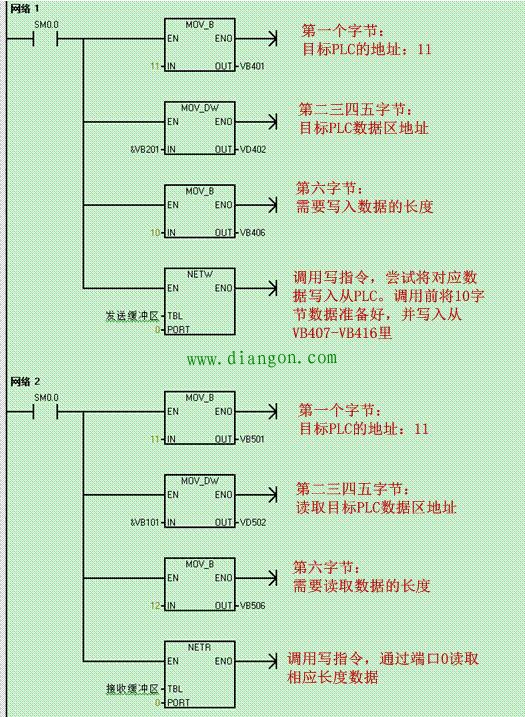

第六，正确进行指令调用

使用PPI通信注意事项
1、硬件接线时，DB9头子，3脚对3脚，8脚对8脚。线缆采用双绞线，尽量使用屏蔽线，长度不要超过50m，超过50m需要使用中继器。
2、千万不要每个CPU扫描周期调用读写指令，否则会对过多占用CPU资源。
