万用表测量电压正常 缘何还存在缺相故障

近日笔者所在电子设备维修公司接到一客户请求技术支持的电话：该单位所用某台生产设备发生缺相故障。为此单位派笔者前往处置。

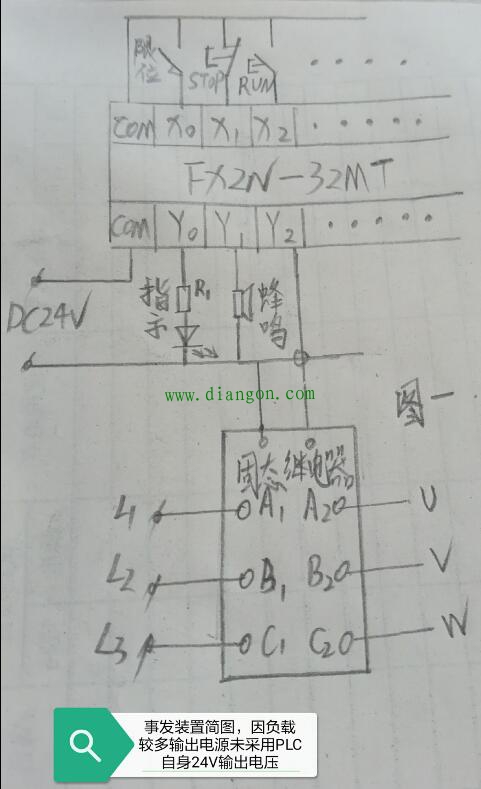

赶往现场后，笔者看到故障设备为一套生产线所用的控制装置。该装置为了满足各种限位、动作调整等工作要求，使用plc作为核心器件。同时为了达到与PLC输出方式匹配（PLC为晶体管输出方式），本设备使用控制端电压低、电流小的固态继电器作为动作执行器件（设备简图如图一所示）。

笔者接手后，为了避免不必要的损失和麻烦没有通电试机，而是先检测输入电源三相电压，结果正常。随后本人将负荷线与固态继电器脱离然后启动装置，测量表明固态继电器控制端电压为标准的DC24V，且固态继电器自身所带工作状态指示LED灯显示正常。紧随其后，本人使用数字万用表测量固态继电器输出端三相电压，分别显示为385V、382V、383V同输入端电压基本一致。

经过上述检测后，本人便将怀疑对象锁定在负荷电缆和电动机上。由于无法直接通电试验，本人便借助万用表和兆欧表针对负荷部分经行排查，可是结果同样是正常！至此维修陷入僵局：电源部分；控制动作执行部分；负荷部分都检测正常，那引起故障的罪魁祸首究竟何在？
调整好维修思路后，本人认为只有固态继电器的嫌疑最大——毕竟其为电子元器件构成的开关器件，无法完全适用传统的检测方法搞定。此外考虑到数字万用表因构造和测量检测原理等因素影响，在针对交流电量实际测量过程中，容易出现“虚电压”现象。（www.gdzrlj.com独家原创 版权所有）有见于此，本人决定使用两只220V 60W白炽灯灯泡串联，来直观判定固态继电器的。在接通控制端DC24V电压后，再将输入端三相380V送入，接着用白炽灯灯泡测试固态继电器输出端三相——AB两相灯泡点亮；AC、BC间灯泡不亮！至此故障原因水落石出：固态继电器C相发生断路故障所致（因A、B两相正常，笔者推断有可能是C双向晶闸管损坏所致）。采购一只同规格固态继电器更换后，故障得以排除。

通过此次维修工作不难看出，针对固态继电器这类电子元器件构成的电子开关器件检修时，因动作原理和数显万用表固有特性所限，使用传统的通/断，电压测量方法是不能够尽如人意的。面对这种情况，采用直观的“挂载”方法加以排查，不失为一种最为简便快捷高效的手段。

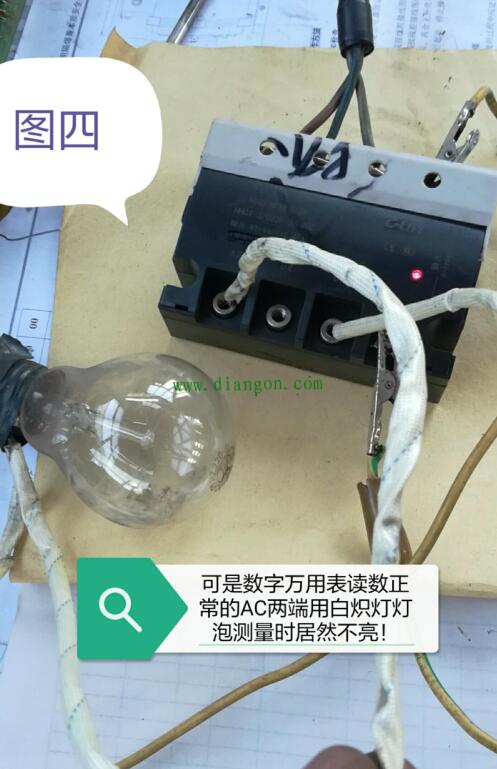

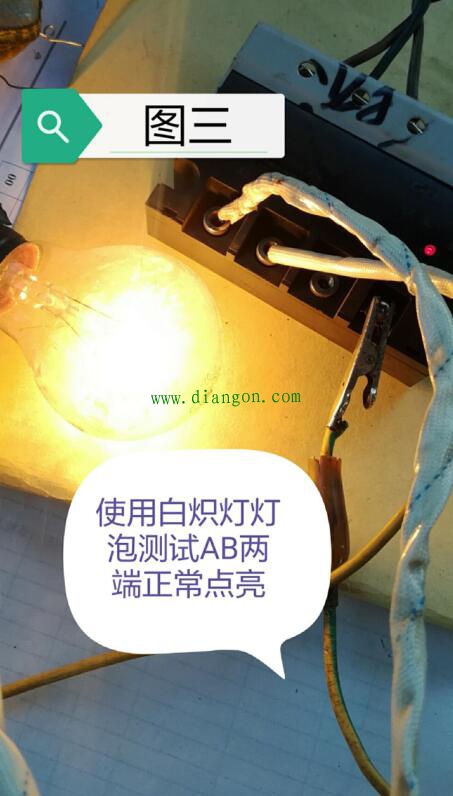

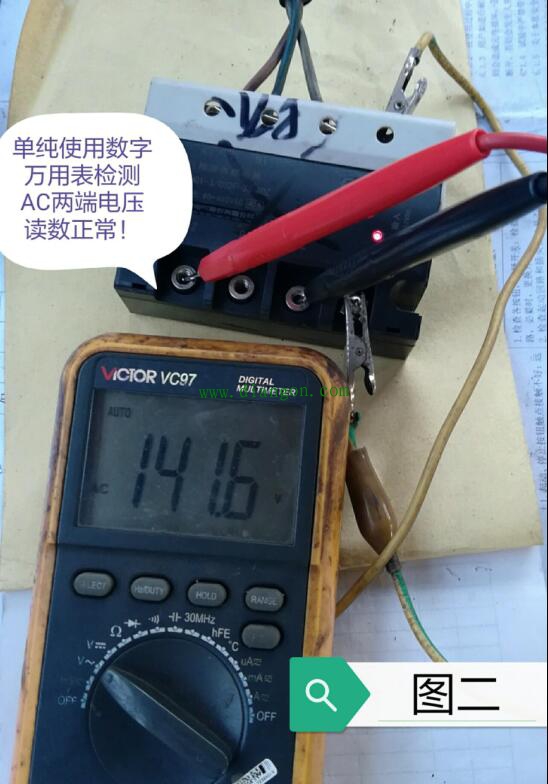

后记：为了能直观展示该故障现象，笔者特向客户讨来故障固态继电器，回到公司后笔者使用三相133V交流电再现检测过程，希望对电工论坛的各位坛友今后遇到此种情况能有一个直观的认识。
