搞定变频器维修一定要掌握的十种方法（下部）

接上篇：搞定变频器维修一定要掌握的十种方法（上）

六、量

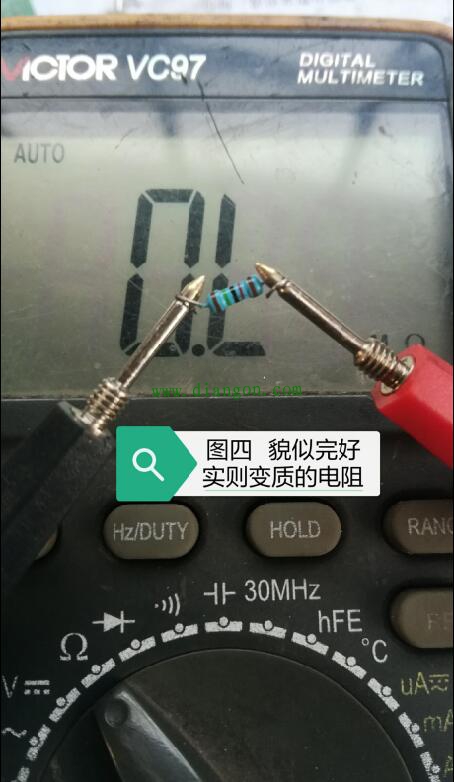

该方法主要依靠万用表检测，就当下而言多使用数字万用表进行。针对变频器各类故障检修而言，使用万用表解决搞定的约占65%。对于如何使用万用表测量，本人相信广大电工朋友都能熟练掌握运用，在此本人只强调一点：由于变频器内部多高压储能元件，在断电后切记先放电再经行测量作业，不然万用表难保呀！图四晒出的该只外观和颜色看起来都无异样，标称阻值为15KΩ的1/4W色环电阻，用万用表实测值已变为无穷大（由于该电阻变质，致使某品牌22KW变频器报出“输出电流不平衡”故障）！

七、测
说完使用万用表进行量，我们再来讲一下测——它指的是利用能够直观显示波形图的示波器进行测试。单纯就变频器维修而言，使用示波器一般多针对变频器六路逆变脉冲信号进行（制动功率管/模块的驱动信号为开关量，无需采用示波器检测）。使用示波器检测时，要着重关注信号的波形是否正常能否达到工作要求；驱动信号幅值、频率范围是否满足推动所需等信息。这种维修方法对于逆变功率管/模块烧毁后的检修，是不可或缺的！
八、短

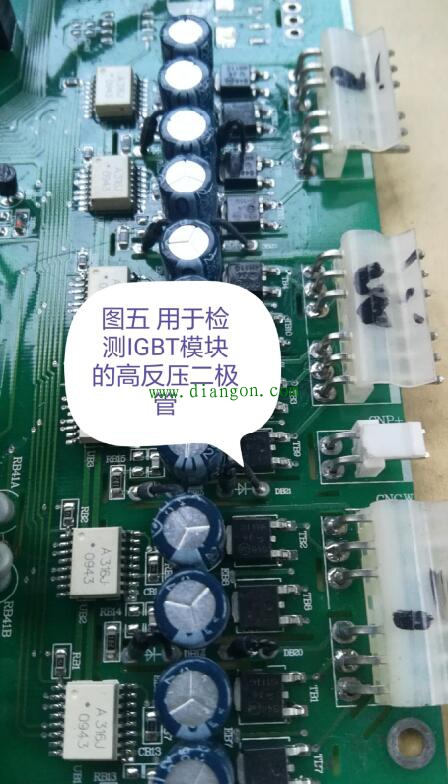

该方法说的是短接。在变频器维修尤其是当IGBT/IPM因损坏而被拆除后，单独通电检修脉冲驱动线路过程中，若驱动光耦型号为A316J这类含有对IGBT/IPM故障检测功能的芯片时，因模块损坏或拆除往往无法使光耦正常开通。此时则需要用导线将针对IGBT/IPM故障检测的元件（绝大部分为高反压二极管阳极）与变频器直流母线负端（有的标N或者GND）短接，以便欺骗变频器主控制器，让其认为功率模块完好继而达到驱动脉冲信号能正常发送的目的。图五展示的便是某品牌55KW变频器，脉冲信号驱动电路中针对IGBT模块检测的简介。

九、断
断——断开也。大家都知道变频器内部线路中，含有诸多针对自身或负载的保护功能，在这些保护功能出现问题时，我们大可以使用断路/断开的方法经行判定维修。
举例说明：但凡变频器均含有输出端过电流监测保护功能。可部分产品将该功能设计的非常不科学——发生故障时无法明确指出到底是那相出现了问题，为此非常令维修者头疼不已。针对此种情况的检修，我们可以采取逐个将每相检测所用电流互感器/电流检测子单元同后续比较电路断开的做法，在断开那一路输入信号故障消失则故障点一目了然（有些机型需要手动复位才能清除故障显示）。当然这种方法还适用于温度等保护线路的检修中。
十、放

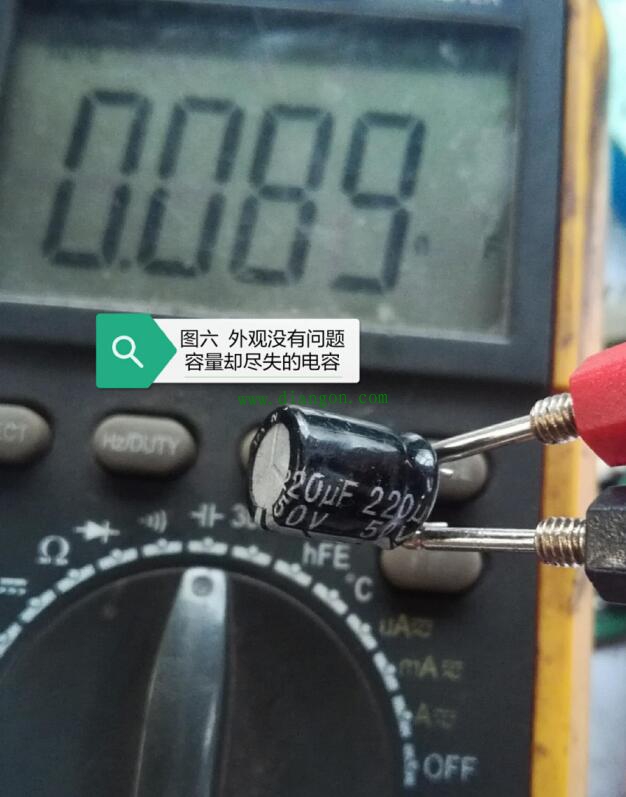

放——放电。变频器内部含有各种规格、各种容量的电解电容，这些电容由于容量减少所造成变频器发生故障的概率相比而言是十分高的。针对这些电容的检测，一般维修人员多采用观其形和使用电容表测量的方法进行检修，但这两种方法都存在一定的局限性。为此本人使用白炽灯灯泡/小电珠，在对被测对象充电结束后对其进行放电对比性测试，该方法可以直观地对比出被测对象的容量是否符合要求，据本人总结该方法的有效率在80%以上。图六当中的这支标称50V 220uF实际容量已经所剩无几的电解电容，便是采用放电检测方法鉴别出来的。

以上十种检修变频器方法，便是本人自行归纳总结的。因篇幅既写作时间所限，难免有考虑不到、不详细的地方，为此恳请大家谅解和指正。总之，对于维修变频器而言，多学多练的同时还要勤加总结。
