断相与相序保护继电器的接线方法图解

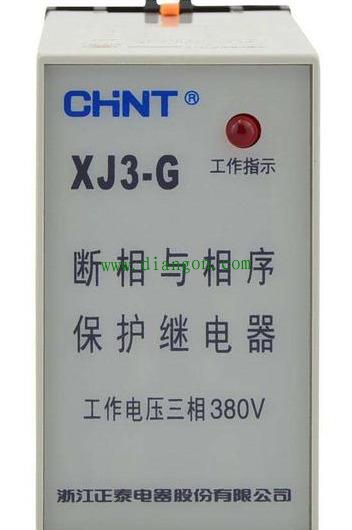

图1
图1是一台断相与相序保护器，它的作用就是当线路相序不对，或者出现断相，此继电器触点将不动作，从而使串在其触点中的控制回路不能导通，无法工作。
它的内部工作原理是：当三相相序正确时，经过阻容元件降压后电压较高，可以驱动检测机构动作，触点动作，比如常开接通，使串联的控制回路导通，可以正常工作。当三相相序错误或者出现断相，经阻容元件降压后电压低，不足以驱动执行检测机构动作，继电器处于复位状态，比如常开触点，处于断开状态，串联在外部控制回路当中，控制回路无法接通。
它的外部接线其实很简单，按着上面标出的接线图接线即可。

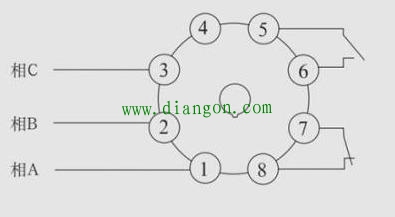

图2
如图2，即为接线图。1、2、3接线柱分别接三相电源，5、6接线柱为常开，7、8为常闭。一般在送电回路当中，用到其常开点，也就是接5、6两个接线柱。

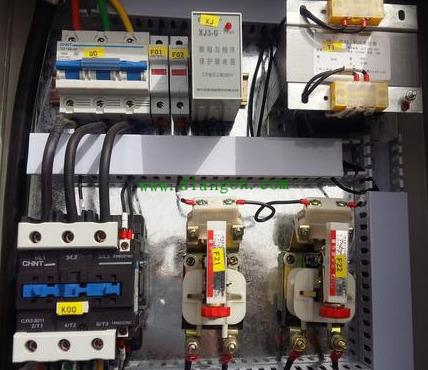

图3
图3，是龙门吊控制盘，此断相错相保护继电器用到的就是常开触点。将常开触点串联到龙门吊送电控制回路当中。如出现相序错误或者断相，龙门吊将无法送电。

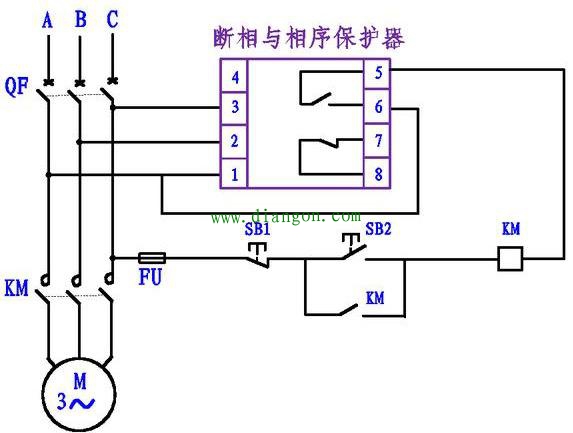

图4
图4，举例，如图，即是断相与相序保护继电器在自保电路中的接线方法。为了更直观，给电路标上红色，如下图。

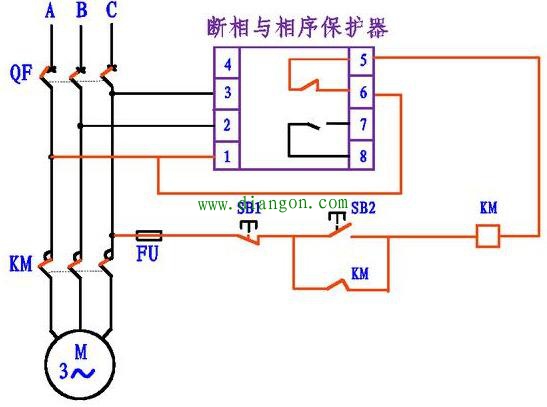

图5
如图5，合上断路器QF，如果电源相序正确，5、6接线柱之间常开触点闭合，使外部自保电路能够正常工作，按下启动按钮SB2接触器KM将能吸合。如果相序不对，5、6之间常开点无法闭合，按下启动按钮，由于回路不通，KM无法吸合，这时就需要将1、2、3接线柱上的三根相线任意调动两根，才能正常工作。
