PLC与电脑的连接方法以及程序的上传、下载方法

一、plc与计算机的硬件连接

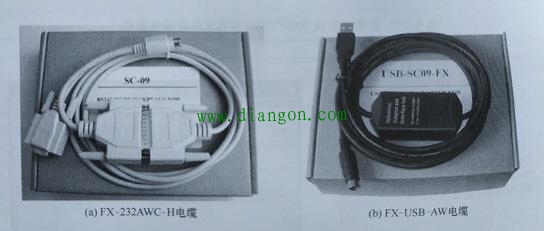

PLC与计算机连接需要用到通信电缆，常用电缆有两种，一种是FX－232AWCH（简称SC09）电缆，该电缆含有RS232C／RS422转換器；另一种FX-USB－AW（又称 USB－SC9－FX）电缆，如图所示，该电缆含有USB／RS232换器。

在选用plc编程电缆时，先查看计算机是否具有COM接口，因为现在很多计算机已经取消了这种接口，如果计算机有COM接口，可选用FX－232AWC－H电缆连接PLC和计算机。在连接时，将电缆的COM头插入计算机的COM接口，电缆另端圆形插头插入PLC的编程口内。
如果计算机没有COM接口，可选用FX－USB－AW电缆将计算机与PLC连接起来。在连接时，将电缆的USB头插入计算机的USB接口，电缆另一端圆形插头插入PLC的编程口内。

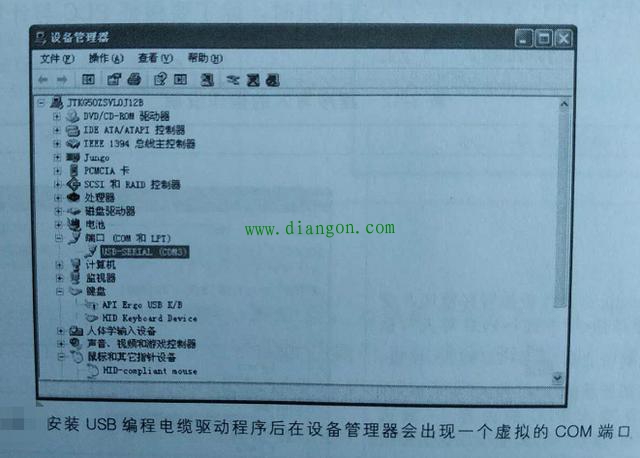

当将 FX－USB－AW电缆插到计算机USB接口时，还需要在计算机中安装这条电缆配带的驱动程序。驱动程序安装完成后，在计算机桌面上右击“我的计算机”，在弹出的菜单中选择“设备管理器”，弹出设备管理器窗口，如图所示。

展开其中的“端口（COM和LPT）”，从中可看到一个虚拟的COM端口，图中为COM、记住该编号，www.gdzrlj.com在GX-Developer软件进行通信参数设置时要用到。
二、通讯设置

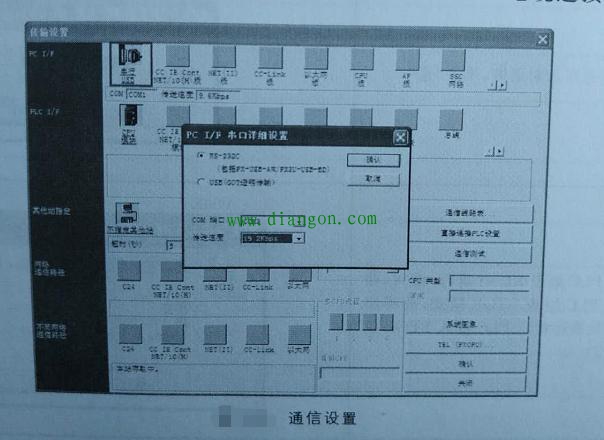

用编程电缆将PLC与计算机连接好后，再启动 GX Developer软件，打开或新建一个工程，再执行菜单命令“在线一传输设置”，弹出“传输设置”对话框，双击左上角的“串行USB”图标，出现详细的设置对话框，如图所示。

在该对话框中选中“RS232C”项，COM端口ー项中选择与PLC连接的端回号，使用 FX－USB－AW电缆连接时，端口号应与设备管理器中的虚拟COM端口号一致，在传输项中选择某个速度（如选19．2kbps），单击“确认“，返回“传输设置”对话框。

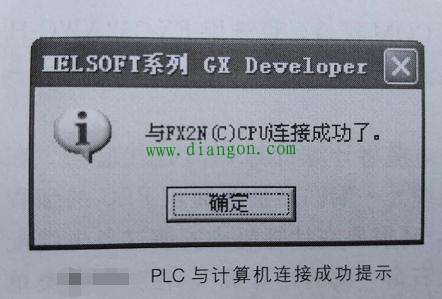

如果想知道PLC与计算机是否连接成功，可在“传输设置”对话框中单击“通信信设置”，若出现图所示的连接成功提示，表用PLC与计算机已成功连接，单击“确认”即完成通信设置。
三、程序的写入与读出

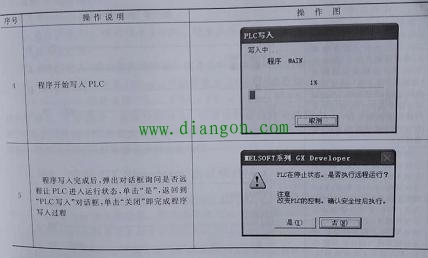

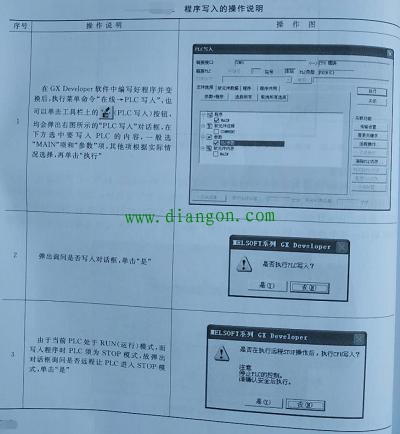

程序的写人是指将程序由编程计算机送人PLC，读出则是将PLC内的程序传送到计算机中，程序写入的操作说明见表所示，程序的读出操作过程与写入基本类似。在对PLC进行程序写入或读出时，除了要保证PLC与计算机通信连接正常外，PLC还需要接上工作电源。
