DCS系统的选型设计调试

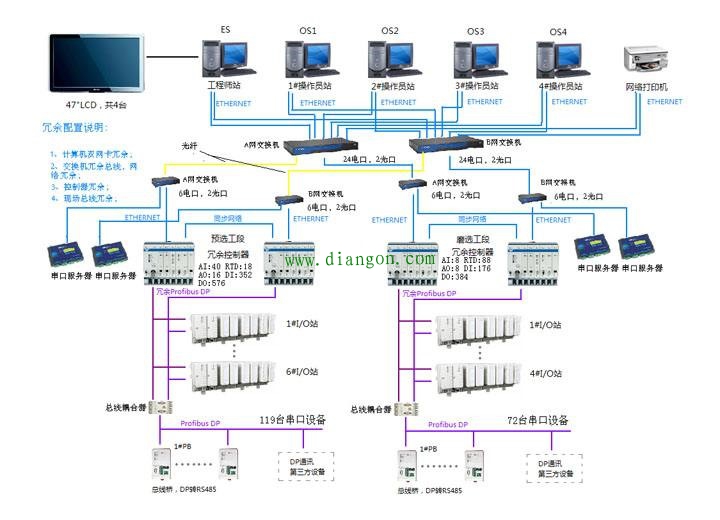

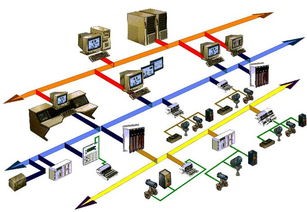

dcs是分布式控制系统在国内自控行业又称之为集散控制系统。它是一个由过程控制级和过程监控级组成的以通信网络为纽带的多级计算机系统，综合了计算机(Computer)、通讯(Communication)、显示(CRT)和控制(Control)等技术，其基本思想是分散控制、集中操作、分级管理、配置灵活、组态方便。

DCS控制系统中的I/O

控制系统需要建立信号的输入和输出通道，这就是I/O。DCS中的I/O一般是模块化的，一个I/O模块上有一个或多个I/O通道，用来连接传感器和执行器(调节阀)。

DCS的控制单元：一个过程控制站是有几个机架组成，每个机架可以摆放一定数量的模块。CPU所在的机架被称为CPU单元，同一个过程站中只能有一个CPU单元，其他只用来摆放I/O模块的机架就是I/O单元。I/O单元与CPU是通过现场总线连接的。

常用的I/O信号一般分为： AI--模拟量输入信号；AO--模拟量输出信号；DI--数字量输入信号；DO--数字量输出信号。

DCS系统的选型设计调试

1.系统和控制器的配置要重点考虑可靠性和负荷率(包括冗余度)指标。通讯负荷率必须控制在合理范围内，控制器的负荷率尽可能均衡，避免“高负荷”问题的发生。

2.系统控制逻辑的分配，不宜过分集中在某个控制器上，主要控制器应采用冗余配置。

3.电源设计必须合理可靠。注意电源设计的负荷率和电源的冗余配置方式，保证两路独立电源。

4.注重DCS系统接口的可靠性，注意重要接口的接口方式和冗余度。

5.DCS系统接地按厂家要求执行，避免接地问题造成系统大面积故障。应注重考虑系统的抗干扰措施，I/O通道应强调隔离措施。重视电缆质量与屏蔽，重要信号及控制使用计算机专用通讯屏蔽电缆。

6.根据设备运行特点和各种工况下机组处理紧急故障的要求，配置操作员站和后备手操装置。紧急停机停炉按钮配置，应采用与DCS分开的单独操作回路。

7.对于保护系统，采用多重化信号摄取法。合理使用闭锁条件，使信号回路具有逻辑判断能力。

8.调试期间按照调试大纲、办法，对所有逻辑、回路、工况进行测试，确保各参数设置正确合理。
