看不懂电动机星三角降压启动电路图？4张图让你彻底搞清楚

图1

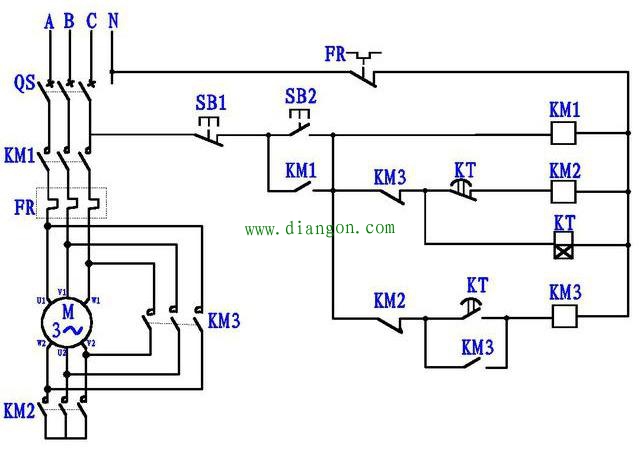

图1即为星三角降压启动电路图，QS为断路器，KM1主接触器，KM2星形连接接触器，KM3角形连接接触器，FR热继电器，KT时间继电器（通电延时型），SB1停止按钮，SB2启动按钮。
给图中带电部分标上颜色。

图2

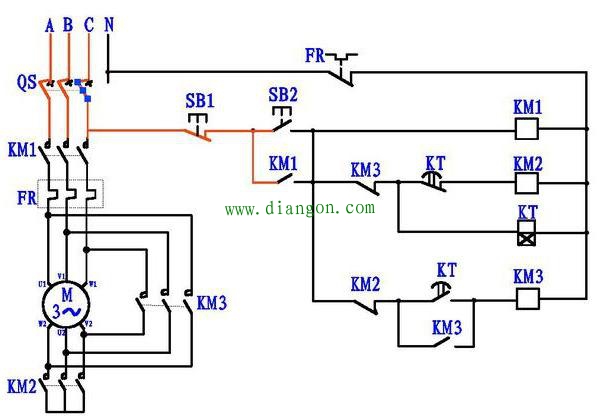

图2，合上断路器QS。

图3

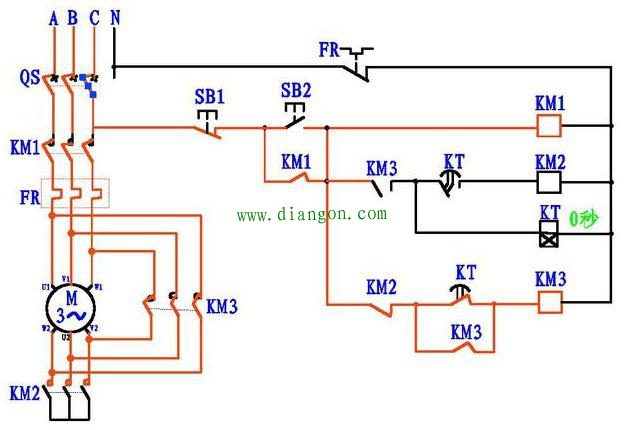

图3，按下启动按钮SB2，从图中红色线可以看出，主接触器KM1吸合，自保。然后，电流同过KM3常闭、KT常闭到星形接触器KM2线圈，KM2吸合，同时时间继电器KT线圈也得电吸合。KM1、KM2吸合将电机接成星形接法，启动。KT吸合开始延时，比如设定延时时间为10秒。

图4

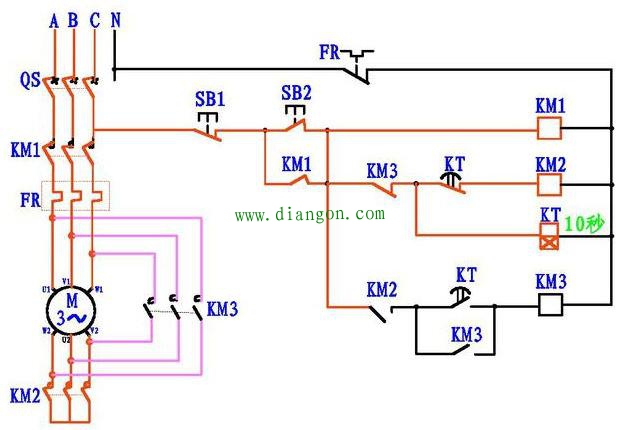

图4, 延时10秒以后，KT常闭断开，常开闭合，KM2线圈失电释放，KM2常闭恢复闭合，图中可以看出，KM3线圈得电吸合，自保。KM3常闭断开，KT线圈断电。这时电机转换成角形连接运行。完成了星三角启动。
