两台水泵互为备用图纸 可手动可自动

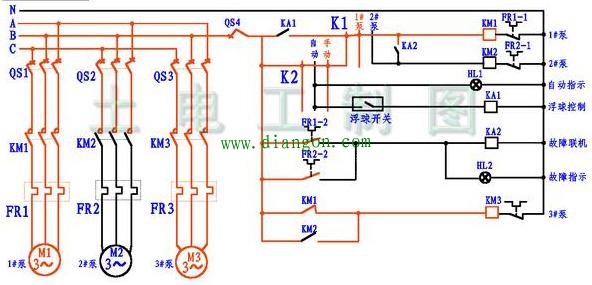

图1
图1，是运行出现故障，备用水泵自动启动电路。这个电路可选手动转换，也可选自动转换。可选1#泵为主泵、2#备用泵。也可选2#为主泵、1#备用泵。图中有两个转换开关，K1是选择1#泵或2#泵做主泵的转换开关，K2是手动、自动转换开关。1#和2#任何一个泵启动，3#都同时启动。

图2

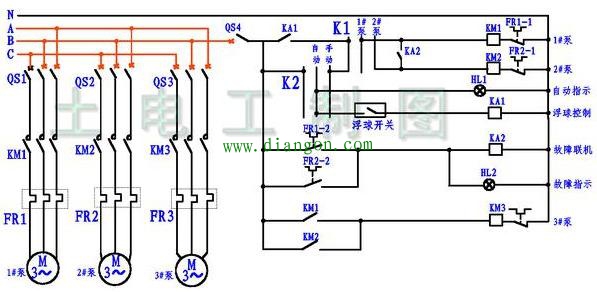

图2，合上断路器QS1、QS2、QS3、QS4。红色为带电部分。下面首先分析自动控制。

图3

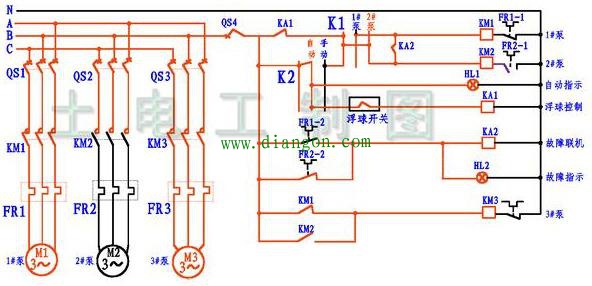

图3，K2选自动，K1先选1#做主泵。自动控制有浮球开关控制，当水位到达高限，浮球开关触点闭合，中间继电器KA1得电吸合，KA1的常开触点闭合，如图，KM1得电吸合，一号泵启动。同时KM1常开触点闭合，KM3得电吸合，3号泵也启动。

图4

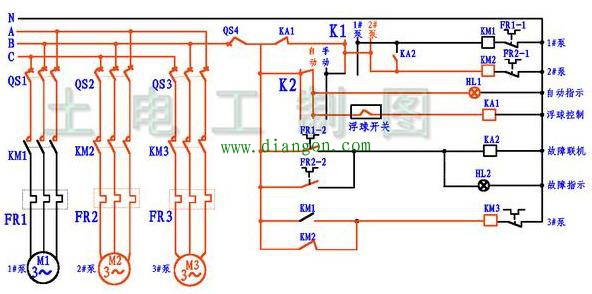

图4，当一号泵出现故障，热继电器FR1动作，FR1-1常闭触点断开，KM1断电释放，1号泵停止。同时，FR1-2常开触点闭合，中间继电器KA2吸合，故障指示灯亮。KA2常开触点闭合，KM2线圈得电吸合，二号泵启动。KM1常开触点断开，但KM2常开触点闭合，所以三号泵仍然运行。完成了一号故障，二号自动启动。

图5

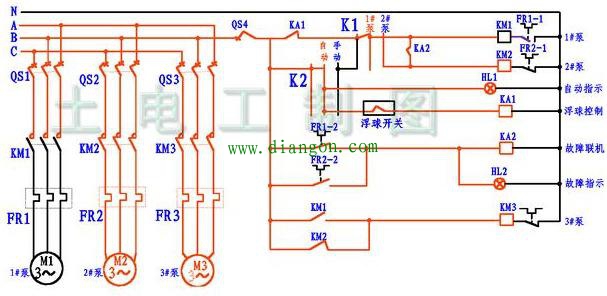

图5，自动转换，选择二号为主泵，道理一样，首先KM2吸合，二号泵启动，KM2常开触点闭合使KM3也吸合，三号泵也启动。

图6

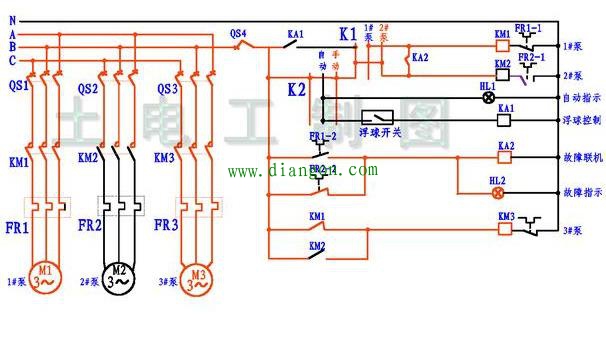

图6，当二号泵出现故障，热继电器FR2动作，FR2-1常闭断开，KM2释放，二号泵停止，同时，FR2-2闭合，KA2吸合，常开触点闭合，使KM1线圈得电吸合，一号泵启动。KM1常开触点闭合，使三号泵继续运行。
下面分析手动控制。

图7

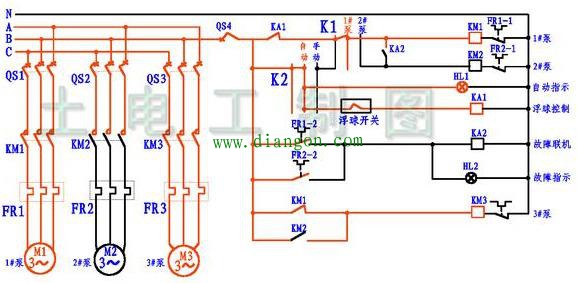

图7，K2选手动，K1选一号为主泵，如图，红色带电部分，使KM1得电吸合，一号泵启动，KM1常开触点闭合，使KM3吸合。

图8

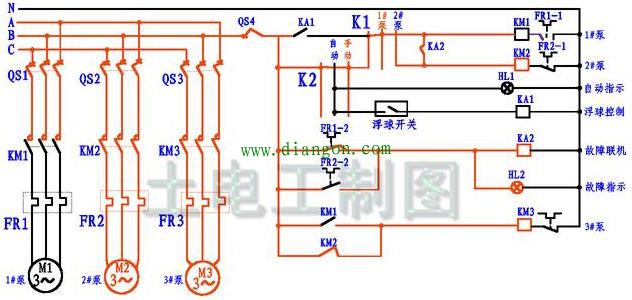

图8，当一号泵故障，热继电器FR1动作，FR1-1断开，KM1释放，一号泵停止，FR1-2闭合，KA2吸合，常开闭合， 如图所示，KM2得电吸合，二号泵启动，KM2常开辅助触点闭合，使KM3继续吸合，三号泵继续运行。

图9

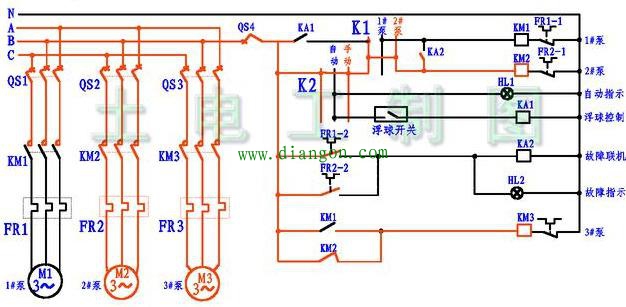

图9，选二号为主泵，如图，KM2首先吸合，二号泵启动，KM2常开辅助触点闭合，KM3吸合，三号泵启动。

图10
图10，当二号泵故障，FR2-1断开，KM2释放，二号电机停止，FR2-2闭合，KA2吸合，如图，KM1得电吸合，一号电机启动。KM1常开触点闭合，使三号泵继续运行。
