串并联电路的识别方法图解

特点：
（1）电流只有一条通路
（2）用电器之间相互影响
（3）开关控制整个电路的通断，且与开关的位置无关

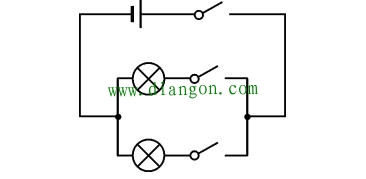

并联电路
定义：两个或两个以上用电器并列连在一起再连接到电路中，这种方式叫做并联电路。（用电器“首首相接、尾尾相连”）

特点：
（1）电流有多条通路
（2）用电器间互不影响
（3）干路开关控制整个电路，支路开关控制它所在的支路
串、并连电路的识别方法
方法一：电流流向法
（1）从电源正极开始，沿着连同的导线依次用箭头标出电流的路径，最后回到电源负极；
（2）观察电流是否有分流和汇流点：

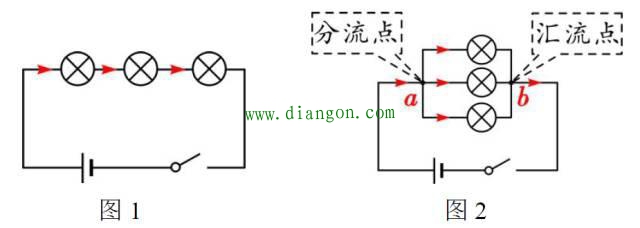

若电路中电流只有一条路径，则各元件串联（如图1所示）；
若电路中有分流点和汇流点即电流的流向大于一条路径，则分流点和汇流点之间的各元件并联（如图2所示）

方法二：拆除法
去掉任意一个用电器：

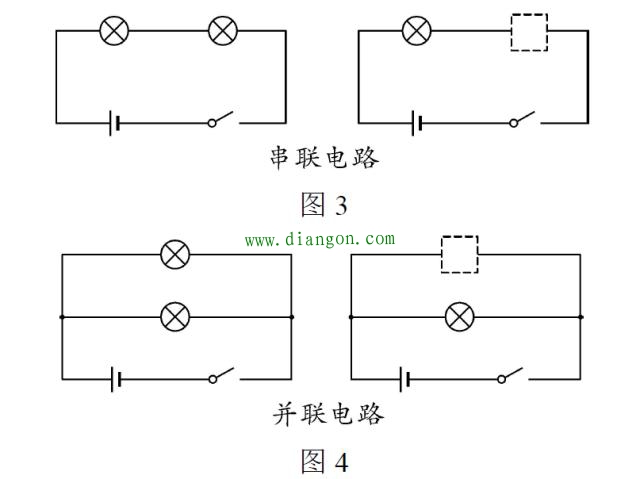

若另一个用电器不能工作，则这两个用电器串联（如图3所示）
若另一个用电器不受影响仍然工作，则这两个用电器是并联的（如图4所示）

方法三：节点法
对于其他不直观的非串联电路，情况较为复杂，需按照几个步骤来判断：

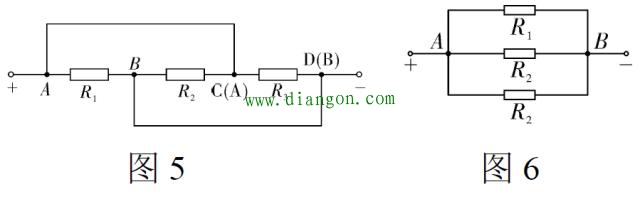

第一步标节点。即分别用不同的字母（或符号）标出电路所有节点。如图5所示电路，其中A、B、C、D四点为电路中所有节点。
第二步合并节点。根据节点的特点，你标出的某几个节点有可能等效为同一节点，必须将属同一节点的字母（或符号）改为同一字母（或符号），如图5所示电路中点A与点C为同一节点，应改C为A，点B与点D为同一节点，应将D改写为B，也就是说图5所示电路实质上有两个节点A和B。

第三步判断电路的连接方式。判断的方法通常有两种：
方法一：
直接判断：如图5，电阻R1、R2和R3两端都独立连接连接在节点A和B上，所以R1、R2和R3并联。
方法二：
画图判断：即画出原图的直观等效电路图，其中图5电路图的直观等效电路图的具体画法为：在纸上先确定出两个点A和B，再将原图A、B两点间的元件独立的连在新确定的A、B两点上，如图6所示，即图5的等效电路图为图6。
温馨提示：“节点法”一般用于不规范的较复杂电路的识别，有一定的难度。识别串、并联电路的方法有多种，然而在使用时可根据自身对方法的理解、选择最适合自己的方法。多加练习，熟练掌握！简言之，方法不在多，贵在精！
