HMI产品的组成及工作原理

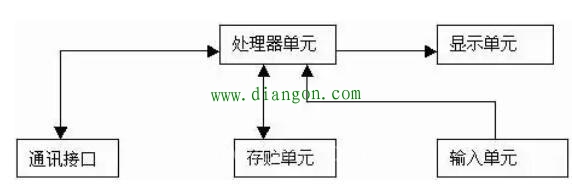

　　▲人机界面硬件构成
　　人机界面产品由硬件和软件两部分组成，硬件部分包括处理器、显示单元、输入单元、通讯接口、数据存贮单元等，其中处理器的性能决定了hmi产品的性能高低，是HMI的核心单元。
　　HMI软件一般分为两部分，即运行于HMI硬件中的系统软件和运行于PC机Windows操作系统下的画面组态软件(如BAMS软件)。使用者都必须先使用HMI的画面组态软件制作“工程文件”，再通过PC机和HMI 产品的串行通讯口、USB接口、以太网接口，把编制好的“工程文件”下载到HMI的处理器中运行。
　　工业用HMI的基本功能及选型指标
　　基本功能：
　　● 设备工作状态显示：如指示灯、按钮、文字、图形、曲线等;
　　● 数据、文字输入操作，打印输出;
　　● 生产配方存储，设备生产数据记录;
　　● 简单的逻辑和数值运算;
　　● 可连接多种工业控制设备组网;
　　选型指标：
　　● 显示屏尺寸及色彩，分辨率 ;
　　● HMI的处理器速度性能 ;
　　● 输入方式：触摸屏或薄膜键盘 ;
　　● 画面存贮容量;
　　● 通讯口种类及数量，是否支持打印功能等;
　　● 是否自带所要联机设备(如plc)的驱动程序等。

　　Banner工业等级人机界面

　　快速启动(2S)
　　THM系列人机界面配置专门针对HMI的即时操作系统，保证硬件的实时、高效(10ms级)、多线程、长时间的稳定运行。
　　TFT真彩色液晶
　　显示屏全系列配置16bit真彩液晶屏，从4.3寸~15寸。色彩均匀、画质细腻。
　　电源隔离(S系列不支持)
　　采用电源隔离设计，增强人机可靠性。
　　PCB板三防涂层(S系列不支持)
　　PCB主板经过三防漆涂层处理，有效防潮、防尘、防氧化。

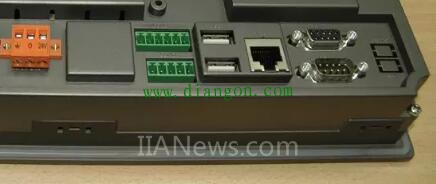

　　丰富的通讯接口
　　抗干扰串口(RS232、RS422、RS485);以太网接口;USB主/从接口等，支持串口及以太网口通透。
　　支持绝大多数主流控制器
　　目前支持超过350种驱动器通讯协议，并持续增加中。
