配电柜（箱）应采用冷轧钢板及绝缘材料制作。所有箱门内侧均贴电路系统图，箱门均要上锁，箱门右下角标明电箱名称、责任人、电话、编号，右边居中位置粘贴闪电标志。固定式分配电箱必须有防护措施。
1、总配电柜

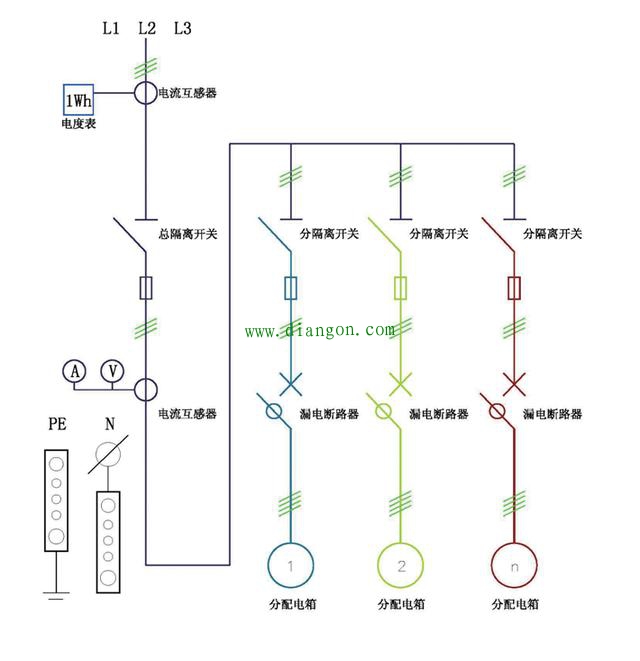

总配电柜系统图

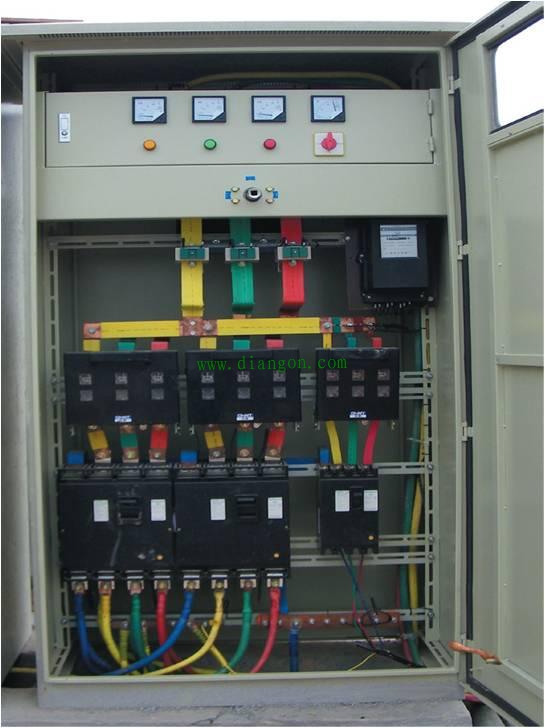

总配电柜电器配置实物图
2、分配电箱

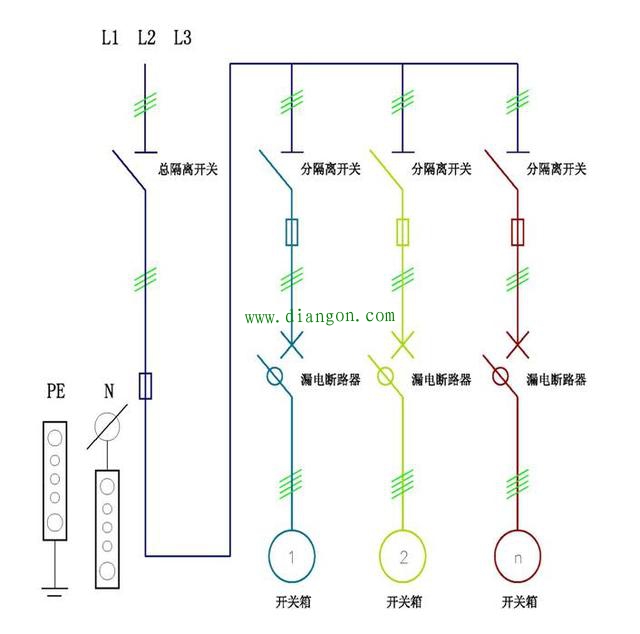

分配电箱系统图

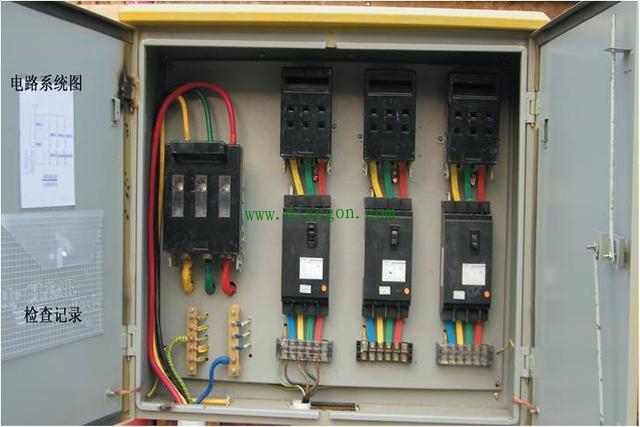

分配电箱电器配置实物图
一、固定式分配电箱：

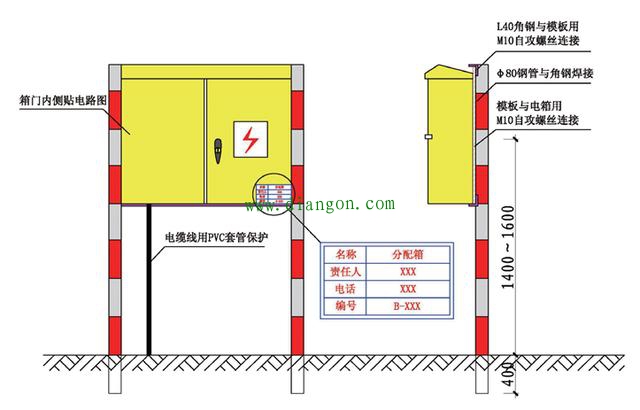

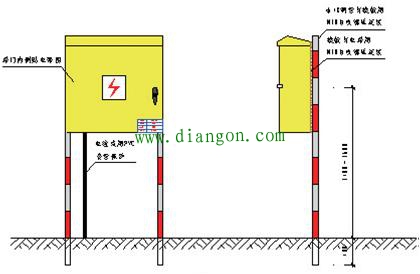

立面图（单位：mm）

固定式分配电箱效果图
二、移动式分配电箱

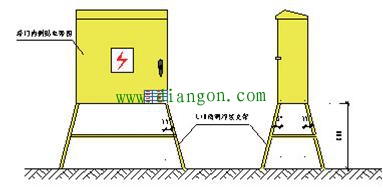

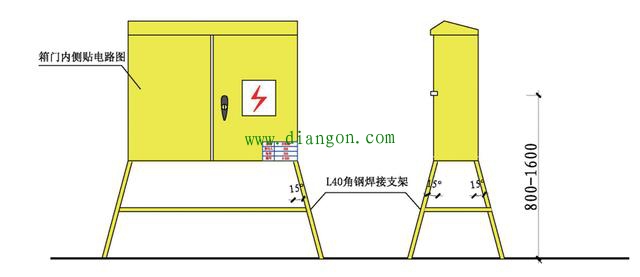

立面图（移动式）（单位：mm）

移动式分配电箱效果图
3 开关箱

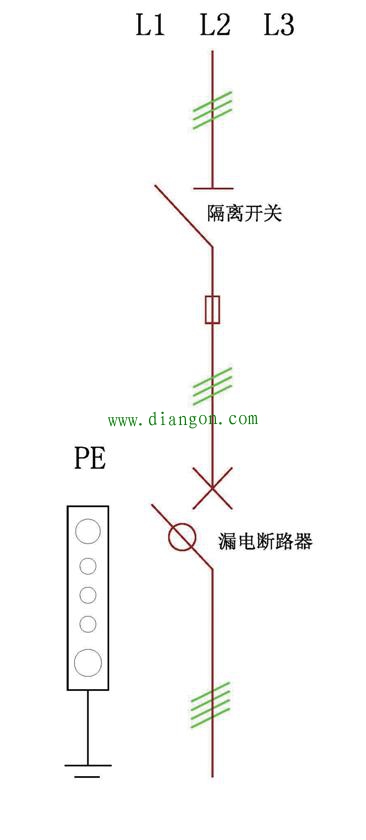

小型设备开关箱系统图

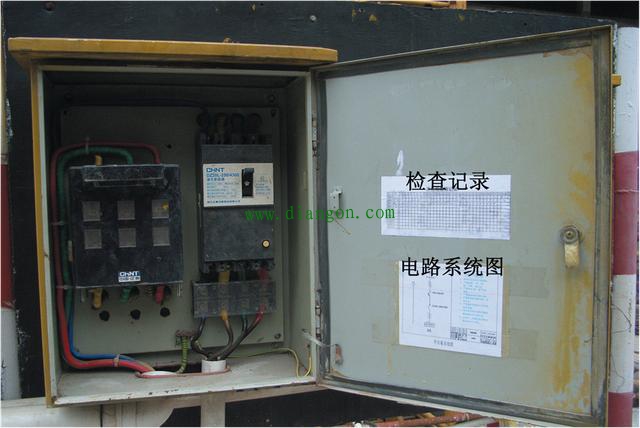

开关箱电器配置实物图
一、固定式开关箱

立面图（单位：mm）

固定式开关箱效果图
二、移动式开关箱

立面图（移动式）（单位：mm）

移动式开关箱效果图
4 塔吊覆盖范围内分配电箱防护（推荐做法）

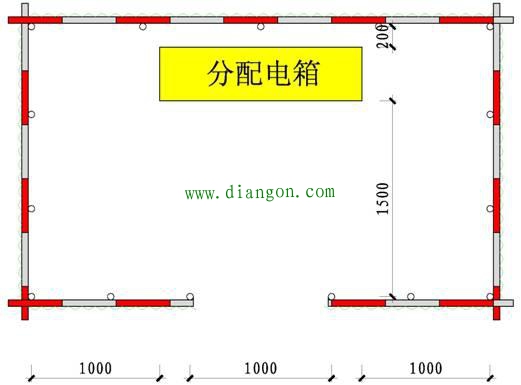

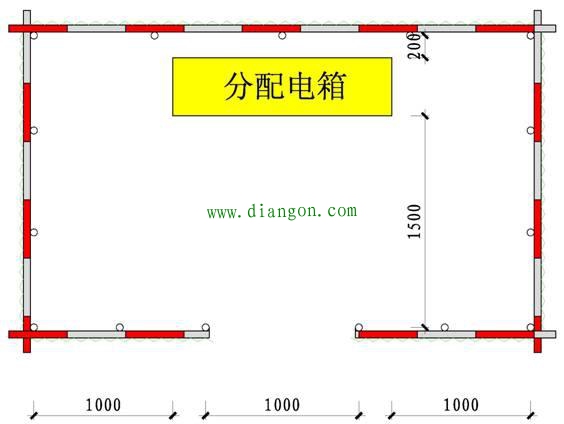

平面图（单位：mm）

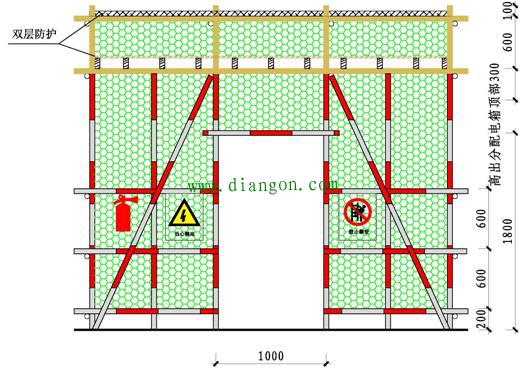

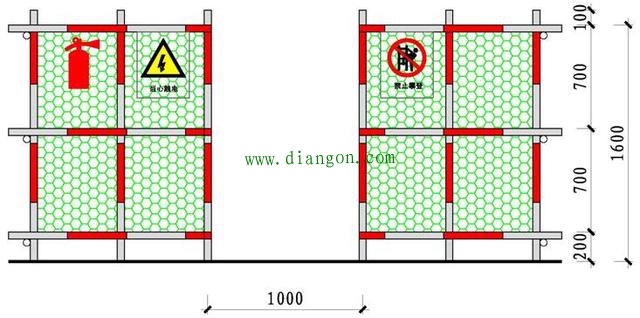

立面图（单位：mm）

分配电箱防护棚效果图

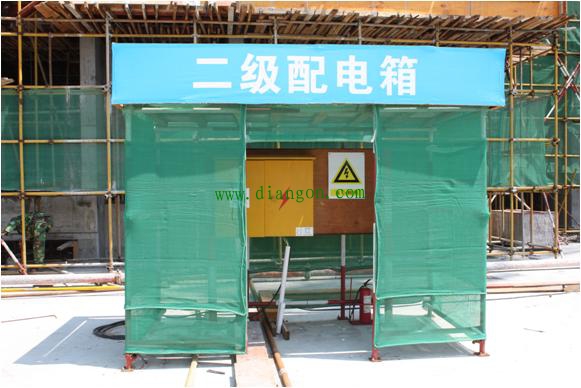

分配电箱防护棚实物图
5 塔吊覆盖范围外分配电箱防护

塔吊覆盖范围外分配电箱防护效果图
