无触点接近开关与PLC输入端子的接线

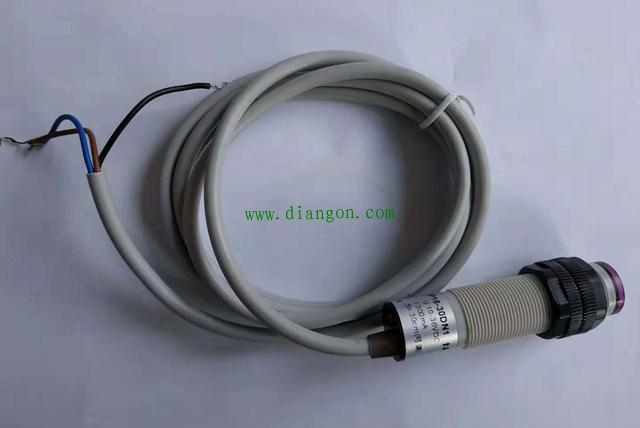

PIC的输入端子除了可以接通有触点的开关外，还可以接一些无触点开关，如无触点接近开关，当金属体靠近探测头时，内都的晶体管导通，相当于开关闭合。
根据晶体管的不同，无触点接近开关可分为NPN型和PNP型，根据引出线数量不同，可分力3线式和2线式。
一、3线式无触点接近开关的接线
1、图a是3线NPN型无触点接近开关的接线

它采用漏型输入接线，在接线时将S／S端子与24V端子连接，当金属体靠近接近开关时，内部的NPN型晶体管导通，X00输入电路有电流流过，电流途径是：24V端子→S／S端子ーplc内部光电耦合器一X0端子编子→接近开关ー0V端子，电流由公共端子（S／S端子）输入，此为源型输入。

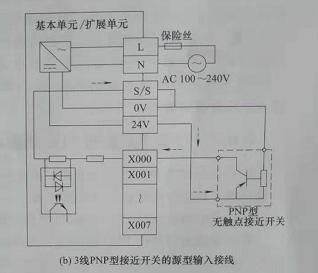

2、图b为3线PNP型无触点接近开关的接线

它采用源型输入接线，在接线时将S／S端子与0V端子连接，当金属体靠近接近开关时，内部的PNP型晶体管导通，X000输入电路有电流流过，电流途径是：24V端子接近开关→X000端子→PLC内部光电耦合器→S／S端子→0V端子，电流由输入端子（X000端子）输入，此为源型输入。
二、2线式无触点接近开关的接线

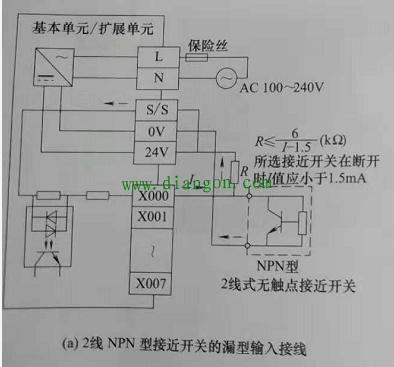

1、图a是2线式NPN型无触点接近开关的接线

它采用漏型输入接线，在接线时将S／S端子与24V端子连接，再在接近开关的一根线（内部接NPN型晶体管集电极）与4V端子间接入一个电阻R，R值的选取如图所示。当金属体靠近接近开关时，内部的NPN型晶体管导通，X000输入电路有电流流过，电流途径是：24V端子→S／S端子→PLC内部光电耦合器→X000端子→接近开关→0V端子，电流由公共端子（S／S端子）输入，此为漏型输入

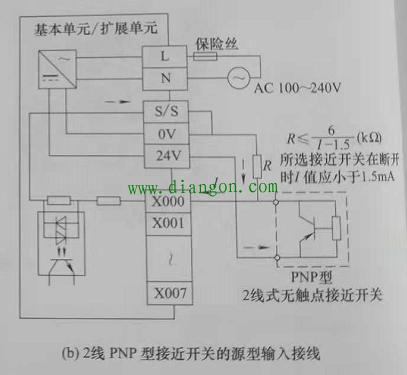

2、图b是2线式PNP型无触点接近开关的接线

它采用源型输入接线，在接线时将S／S端子与0V端子连接，再在接近开关的一根线（内部接PNP型晶体管集电极）与0V端子间接人一个电阻R，R值的选取如图所示。当金属体靠近接近开关时，内部的PNP型晶体管导通，X000输入电路有电流流过，电流途径是：24V端子→接近开关→X000端子PLC内部光电耦合器→S／S端子→0V端子，电流由输入端子（X000端子）输入，此为源型输入。
