一招学会变压器24种接线的相量图画法及钟点数判别

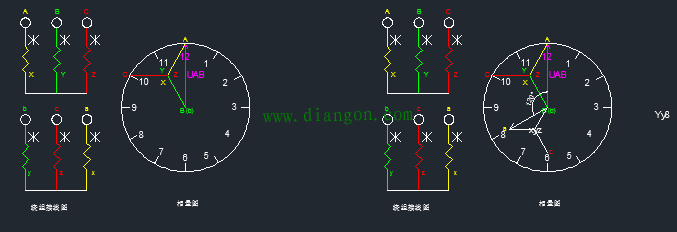

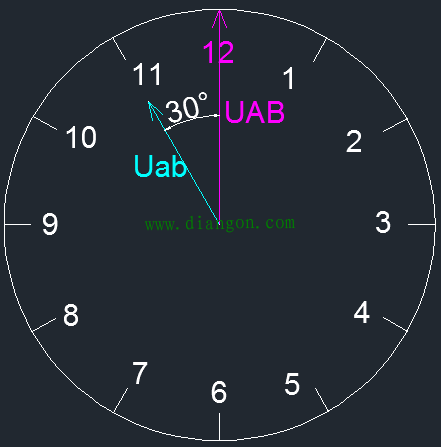

图1 变压器接线组别与时钟钟点数对应关系
二、基本知识点
1.变压器的接线组别均是以高压侧为基准，看低压侧线电压与高压侧线电压的关系来确定变压器的接线组别。
2.同一铁芯柱上绕组电压的关系要么平行，要么在一条直线上。

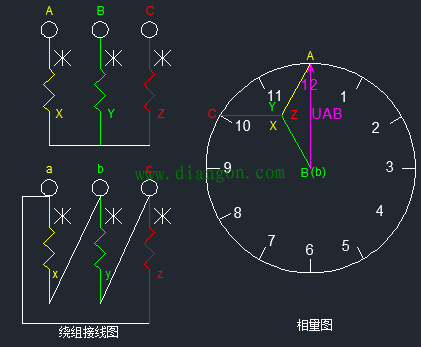

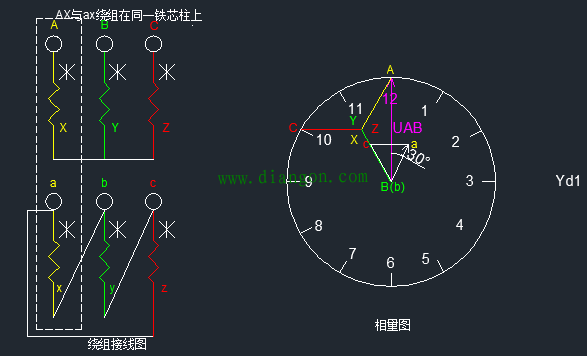

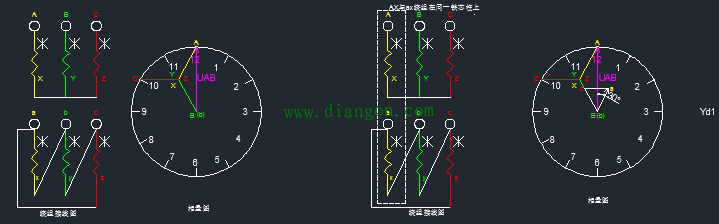

三、画相量图的步骤（以Yd1为例）
1.变压器所有接线组别，都先画出此相量图，B与b共点。

2.确定二次侧a点（若为星型接线需要先确定y点）
①　 由于AX与ax绕组在同一铁芯柱上，故UAX与Uax平行或在一条直线上。
从绕组接线图知b与x共点，可以看出UAX与Uax只可能是平行，不可能是共线。
②　 相量图上A在X的右上方，a也必须是在x的右上方。
根据绕组接线图极性端A在非极性端X的右上方，所以极性端a也必须在非极性端x的右上方，从而确定出a点的位置。
③　 根据相量互差120°确定出其他相量。
④　 根据UAB与Uab的夹角，确定接线组别。

四、变压器判断点数的方法：
1. 同名端确定点数
①　 同名端在ABC（abc）为0点。
②　 同名端在XYZ（xyz）为6点
1. 相序确定点数
A（a）在第一位（从左往右）为0点，A（a）在第二位（从左往右）为4点，A（a）在第三位（从左往右）为8点。
2. 星角接确定点数
①　 正三角接 1点。（正三角：a→b先经过绕组，再经过导线到b点。）
②　 反三角接-1点。（反三角：a→b先经过导线，再经过绕组到b点。）
③　 从a点进入绕组，画闭合路径，依次经过ABC（abc）为正三角接，依次经过ACB（acb）为反三角接。
④　 分别确定原副变钟点数后，用副边点数—原边点数，结果为负数，则 12；结果超过12，则—12。

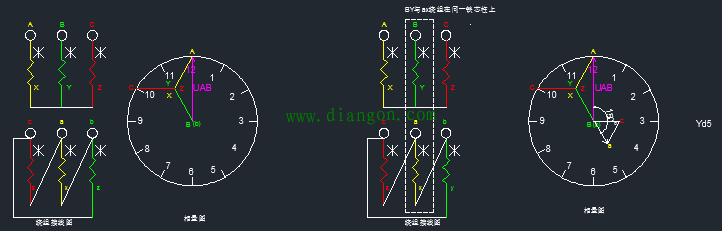

以Yd5为例判别变压器钟点数：

副边钟点数=0 4 1=5，原边钟点数=0 0 0=0
变压器钟点数=副边钟点数-原边钟点数=5-0=5
故变压器钟点数为：Yd5
五、 变压器24种接线方式的构成

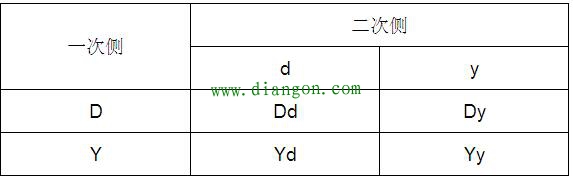

1.变压器星三角形接线组合：

2. 钟点数的组合：
①　 Yy、Dd的6中接法
Yy0（Dd0 ）、Yy2（Dd2）、 Yy4（Dd4 ）、Yy6（Dd6） 、Yy8（Dd8） 、 Yy10（Dd10 ）
②　 Yd、Dy的6中接法
Yd1(Dy1)、Yd3(Dy3) 、Yd5(Dy5)、 Yd7(Dy7) 、Yd9(Dy9) Yd11(Dy11)。

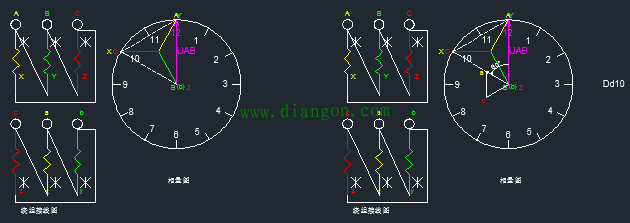

五、 变压器24种接线方式相量图

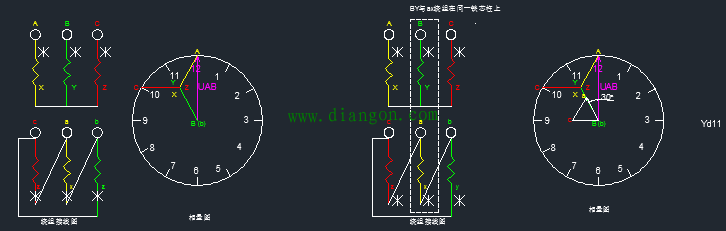

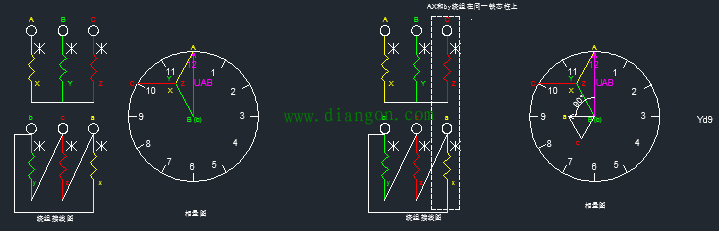

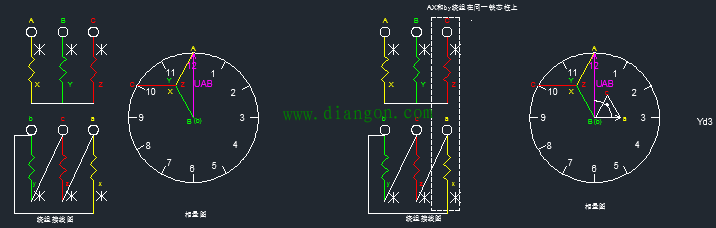

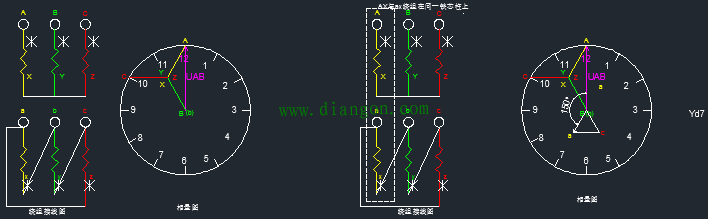

①　 Yd的6种接线方式相量图

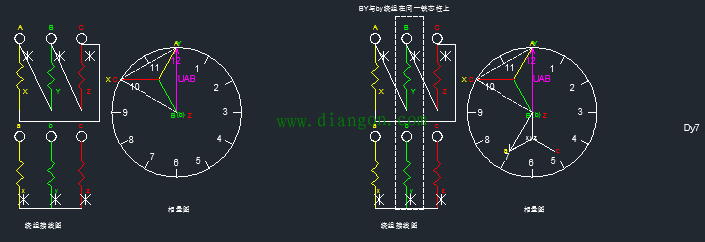

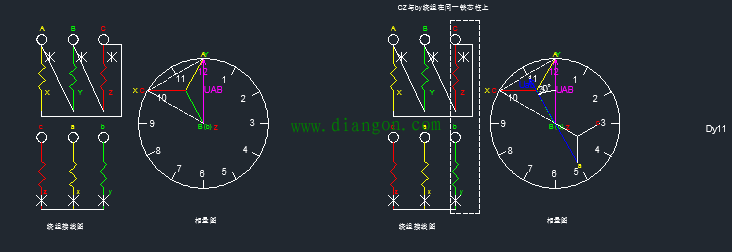

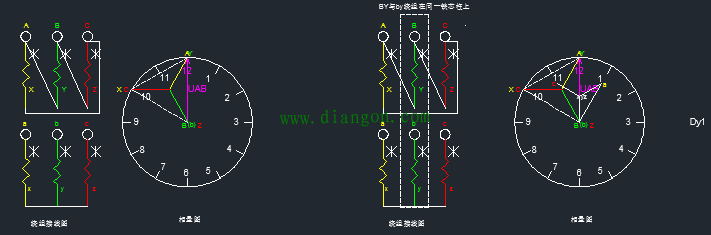

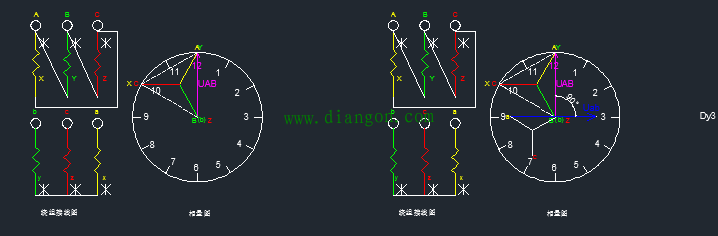

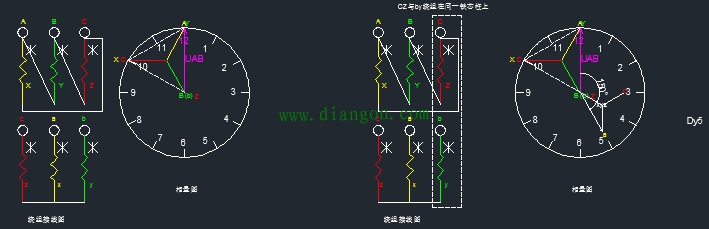

②　 Dy的6种接线方式相量图

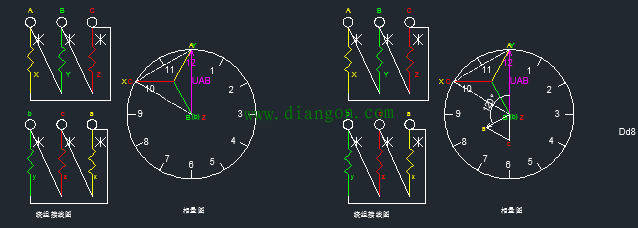

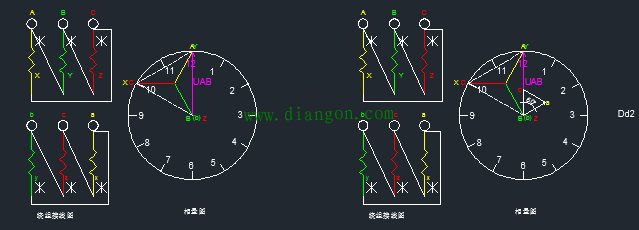

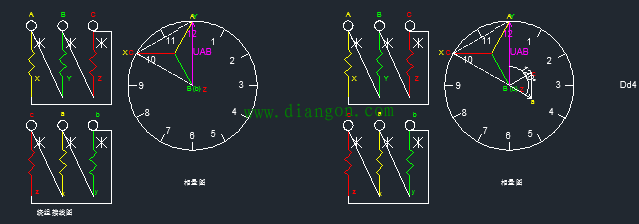

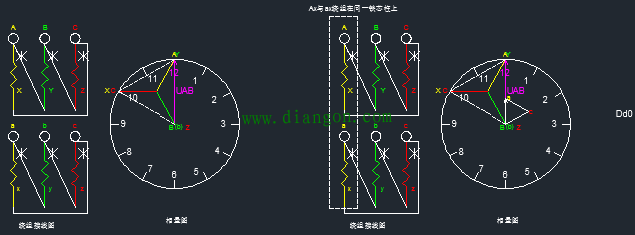

③　 Dd的6种接线方式相量图

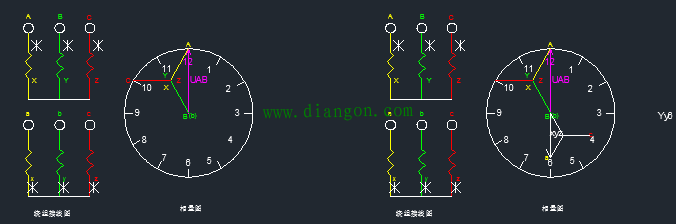

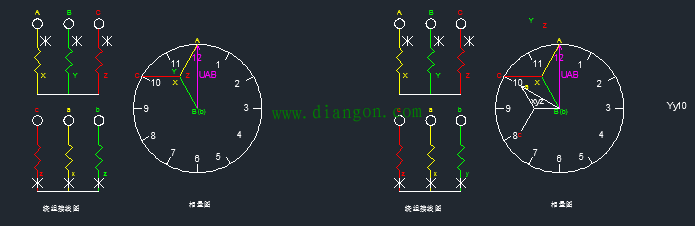

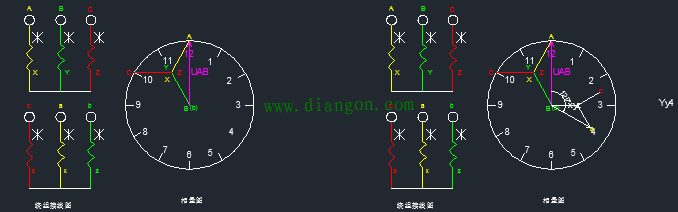

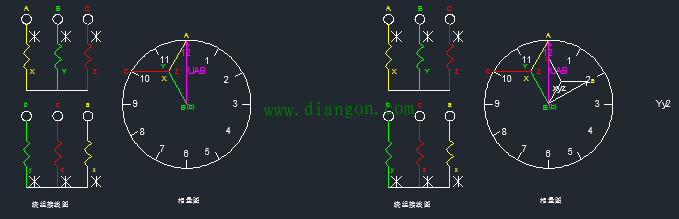

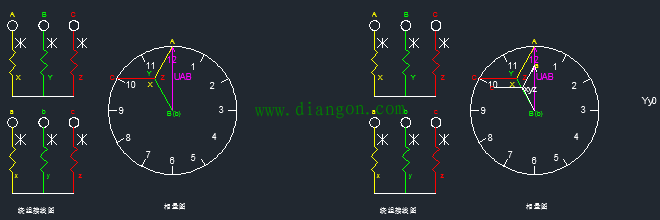

④　 Yy的6种接线方式相量图

七、重要结论
1. 原副边同为星接或角接时，组别为偶数。
2. 原副边星角不同接法时，组别为奇数。
原因;角接才会出现±1，当同为角接，原副边相减为偶数；只有当原副边星角不同时，就会出现奇数。
3. Yy、Dd的6种接法：
一次侧均以ABC为同名端，二次侧以abc为同名端，则有Yy0、Dd0 Yy4、Dd4 Yy8、Dd8；二次侧以xyz为同名端，则有 Yy6、Dd6 Yy10、Dd10 Yy2、Dd2。
4. Yd、Dy的6种接法：
一次侧均以ABC为同名端，二次侧以abc为同名端，则有Yd1 Yd5、 Yd9；二次侧以xyz为同名端，则有 Yd7 Yd11、 Yd3。
5. 高压侧绕组接线不变时，低压侧钟点数计算规律为：
①　 低压侧“向后”移动（a→b→c）一相,钟点数 4。
②　 低压侧“向前”移动（a←b←c）一相,钟点数-4。
③　 低压侧极性反转钟点数±6。
