日产汽车电路图的识读方法

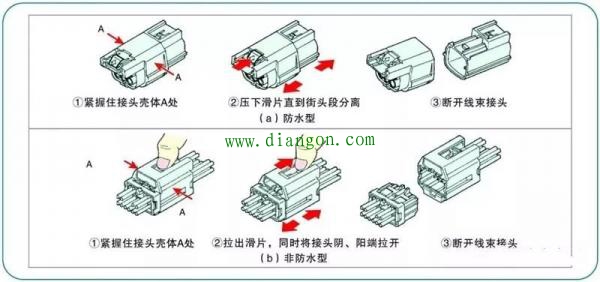

某些系统和元件，特别是那些与OBD有关的元件可能会使用一种新型的滑片锁止式线束接头。滑锁式接头有助于避免锁止不完全、意外松动或断开等情况。滑锁式接头通过压下或拉出滑动锁片来断开连接（下图）。

注意：断开接头时，不要拉扯线束或导线，不要损坏接头支架。

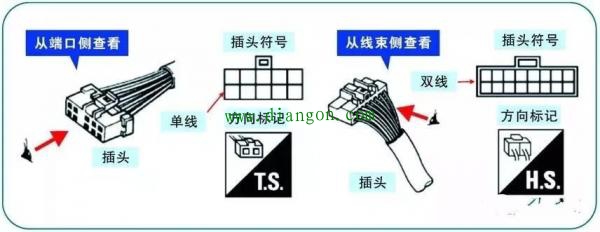

插头和插座

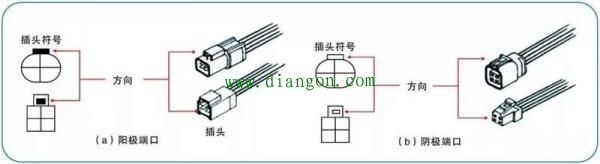

在电路图中，阳端接头的导向头用黑色表示，阴端接头的导向头用白色表示。

插接器布置图

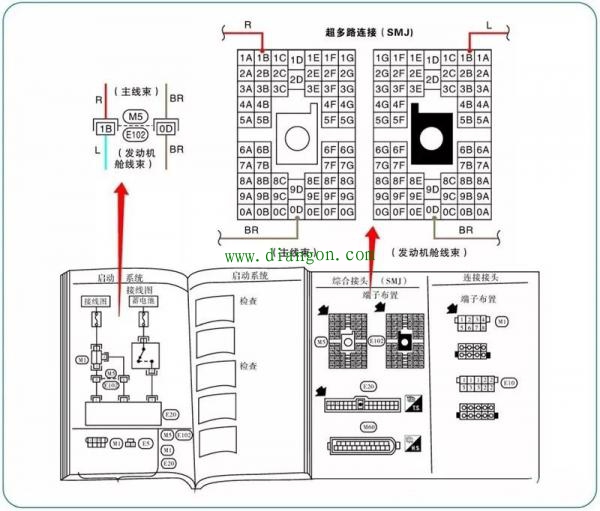

下图为插接器布置图实例，表示线路图接线端子的编码与具体插接器的关系，根据插接器布置图可弄清线路走向，从而方便电路图的识读。

2、线束电线颜色和接头编号表示法

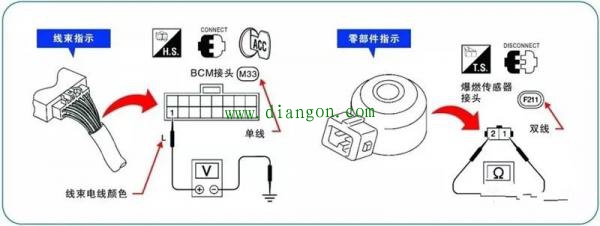

线束与部件指示如下图所示。

线束指示：
① 测试表探针旁边的字母表示线束（接头）中的电线颜色。
② 单线圆圈中的接头代码M33表示线束插头。
部件指示：
双线圆圈中的接头编号F211 表示零部件接头。
3、开关状态的表示方法

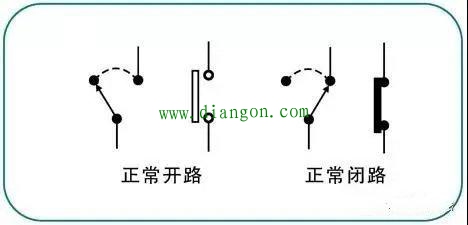

电路图中所示的开关位置是车辆处于“正常”状态下的情况。

所谓的车辆“正常”状态如下：
① 点火开关在“OFF”位置。
② 车门、发动机罩和后备厢盖／ 尾门都处于关闭状态。
③ 踏板均未被踩下。
④ 驻车制动器处于松开状态。
4、可检测线路和不可检测线路

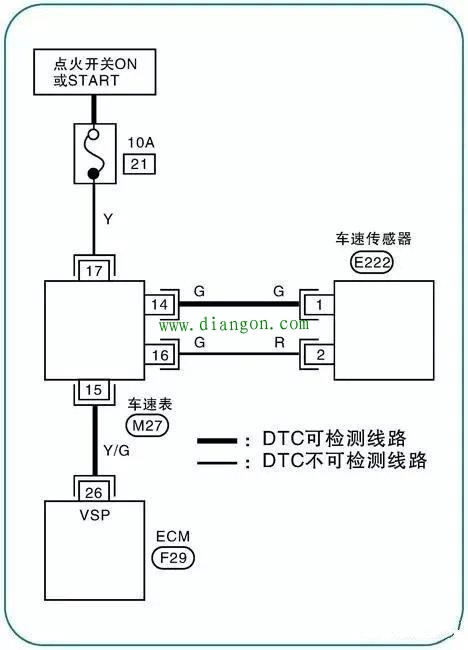

在某些电路图中，有两种线路，用粗细不同的两种线条来表示。

① 标准宽度的线条（宽线）表示“DTC（故障码）可检测线路”。“DTC（故障码）可检测线路”是ECM可以通过车载诊断检测其故障的电路。
② 较窄的线条（细线）表示“DTC（故障码）不可检测线路”。“DTC（故障码）不可检测线路”是ECM不能通过车载诊断系统检测其故障的电路。
5、多路开关
多路开关的导通性可以用开关表和开关图两种方式表示，下图为天籁车系刮水器开关表示图。

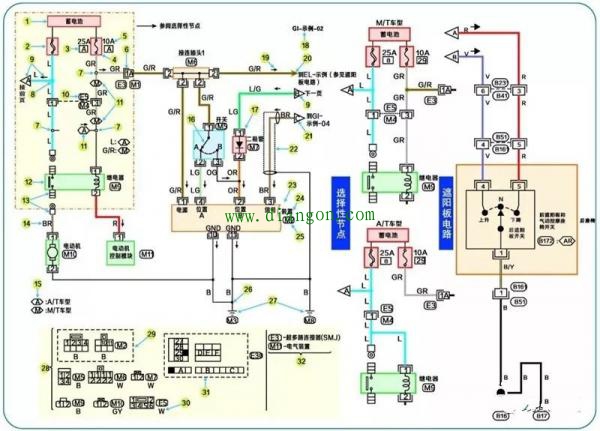

日产汽车电路图识读示例
