三菱plc比较指令应用

1.比较指令 CMP

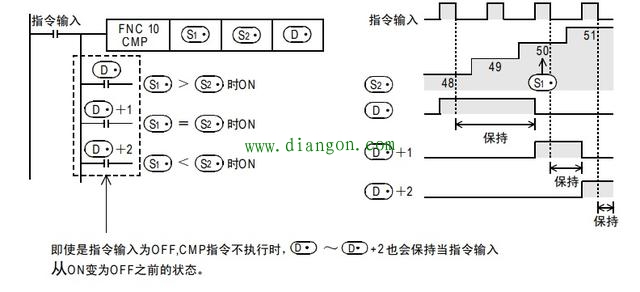

1). 16位运算(CMP、CMPP) 对比较值S1 和比较源 S2的内容进行比较，根据其结果 (小、一致、大 )，使 D、 D 1、D 2 其中一个为ON。
• 源数据 S1、 S2，作为BIN(二进制)的值进行处理。
• 按代数形式进行大小的比较。例如: -10＜2

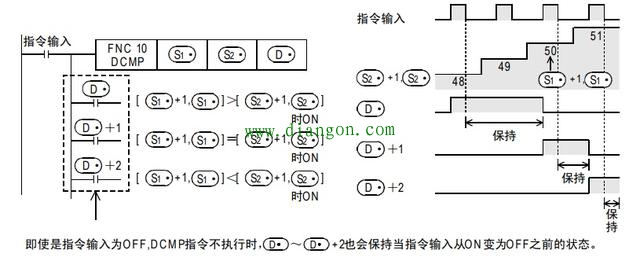

2). 32位运算(DCMP、DCMPP) 对比较值[ S1 1, S1]和比较源[ S2 1,S2 ]的内容进行比较，根据其结果(小，一致，大)，使 D、 D 1、 D 2其中一个为ON。
• 源数据[ S1 1，S1 ]、[ S2 1，S2 ]作为BIN(二进制)的值进行处理。
• 按代数形式进行大小的比较。例如: -125400＜22466

注意要点
软元件的占用点数 以 D中指定的软元件为起始占用3点。注意不要与其他控制中使用的软元件重复。

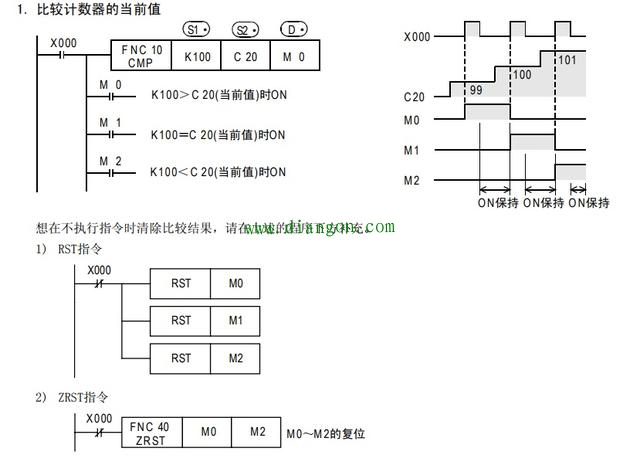

程序举例

2.区间比较ZCP
功能和动作说明

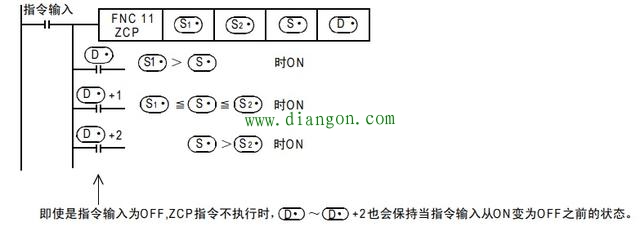

1). 16位运算(ZCP、ZCPP) 将比较源S1 的内容与下比较值 S2和上比较值S 进行比较，根据其结果(小、区域内、大)，使D 、 D 1、D 2其中一个为ON。
• 按代数形式进行大小的比较。例如: -10＜2＜10

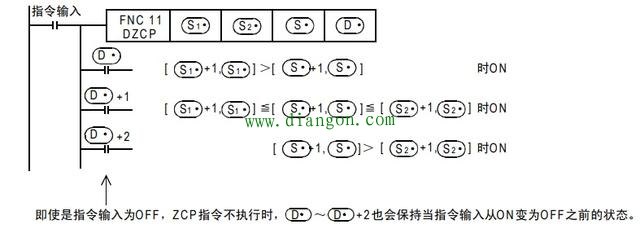

2). 32位运算(DZCP、DZCPP) 将比较源 [ S 1，S ]的内容与下比較値[S1 1，S1 ]和上比較値 [ S2 1，S2 ]进行比较， 根据其结果(小、区域内、大)，使D 、 D 1、 D 2其中一个为ON。
• 按代数形式进行大小的比较。例如: -125400＜22466＜1015444

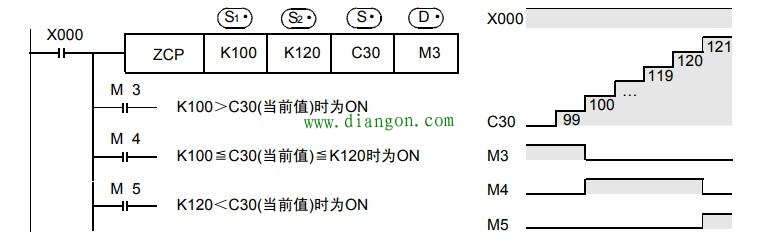

注意要点
1. 软元件的占用点数 以 D中指定的软元件为起始占用3点。注意不要与其他控制中使用的软元件重复。
2. 根据上下比较值的大小的注意事项 下比较值 的值需要比上比较值 小。
1) 下比较值S1 ＜上比较值 S2时

2) 下比较值S1 ＞上比较值S2 时
