PLC的工作方式与执行过程

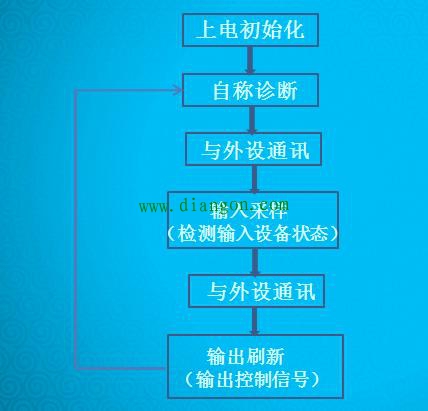

PLC的工作过程
2、PLC通电后，首先进行系统初始化，将内部电路恢复到起始状态，然后进行自我诊断，检测内部电路是否正常，以确保系统能正常运行，诊断结束后对通信接口进行扫描，若接有外设则与其通信。通信接口无外设或通信完成后，系统开始进行输人采样，检测输入设备（开关、按钮等）的状态，然后根据输人采样结果依次执行用户程序，程序运行结束后对输出进行刷新，即输出程序运行时产生的控制信号。以上过程完成后，系统又返回，重新开始自我诊断，以后不断重复上述过程。
二、PLC的执行过程
1、PLC的用户程序执行过程很复杂，下面以PLC正转控制线路为例进行说明，下图是PLC正转控制线路，为了便于说明，图中画出了PLC内部等效图。
图中PLC内部等效图中的X0、X1、X2称为输入继电器，它由线圈和触点两部分组成，由于线圈与触点都是等效而来，故又称为软线圈和软触点，Y0称为输出继电器，它也包括线圈和触点。gdzrlj.com版权所有！PLC内部中间部分为用户程序（梯形图程序），程序形式与继电器控制电路相似，两端相当于电源线，中间为触点和线图。

PLC正转控制线路
2、用户程序执行过程说明如下：
当按下启动按钮SB1时，输入继电器X0线圈得电，它使用户程序中的X0常开触点闭合，输出继电器Y0线圈得电，它一方面使用户程序中的Y0常开触点闭合，对Y0线圈供电锁定外，另一方面使输出端的Y0常开触点闭合，接触器KM线圈得电，主电路中的KM主触点闭合，电动机得电运转。
当按下停止按钮SB2时，输入继电器X1线圈得电，它使用户程序中的X1常闭触点断开，输出继电器Y0线圈失电，用户程序中的Y0常开触点断开，解除自锁，另外输出端的Y0常开触点断开，接触器KM线图失电，KM主触点断开，电动机失电停转。
若电动机在运行过程中电流过大，热继电器FR动作、FR触点闭合，输入继电器X2线圈得电，它使用户程序中的X2常闭触点断开，输出继电器Y0线圈失电，输出端的Y0开触点断开，接触器KM线圈失电，KM主触点断开、电动机失电停转、从而避免电动长时间过流运行。
