电控线路应注意的细节问题图解

身为某电工培训机构的讲师，本人不时会前往一些单位进行专业授课。在此过程中，以实干为主的电工朋友，经常询问我：在小型电控线路系统设计时应注意哪些细节问题？针对此话题，今天本人就通过一个线路通大家一起探讨下。

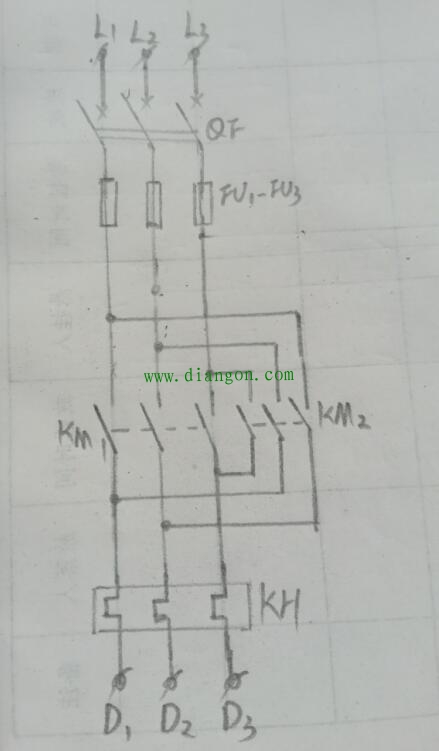

此线路是上次培训中，本人结合受托单位实际情况而要求参训人员绘制的，其实就是最为常见的电动机往复运动线路。对于主回路大家都清楚，为经典的电动机正反转线路，对此无需多言（为说明需要一并附上）。但此线路中最为出彩和考验电工对细节掌控能力的部分，则是在控制回路当中。

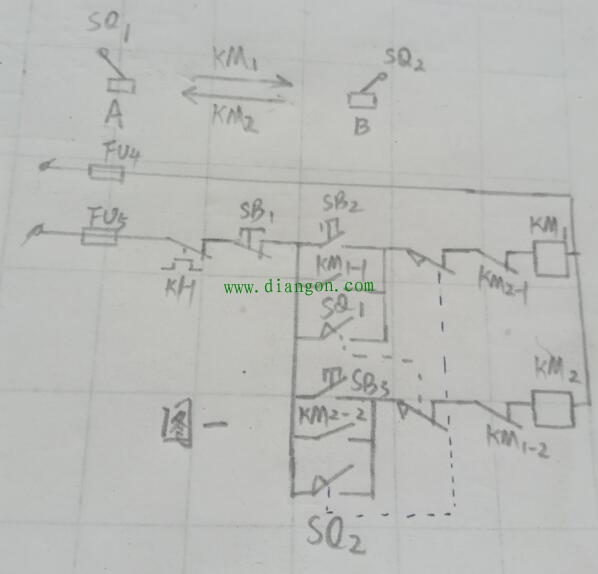

图一所示为2/3受训电工所绘，教科书式的行程开关控制的电动机往复运行线路。可这图在本人眼中只能得60分！因为这仅仅是理论层面上的知识，毫无细节考量可言。

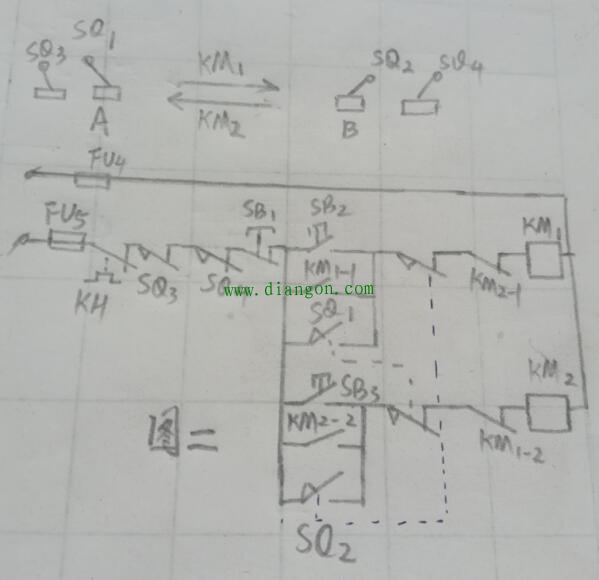

图二则在图一的基础上加入了，左右两侧用以防止极限情况发生的限位行程开关。对这种能考虑到实际运用过程中所发生细节问题之一的线路图，可以打到70分，因为某些细节问题还没有考虑到。

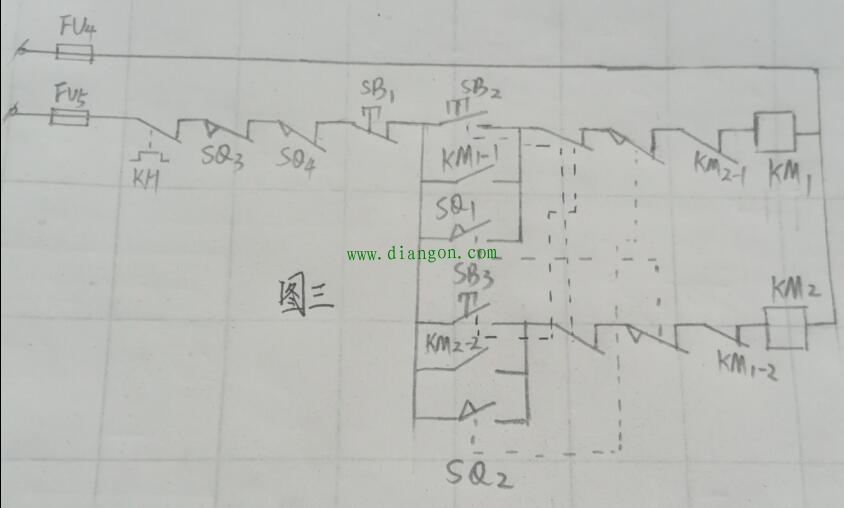

就该线路要求，仅有不到1/6的参训人员绘制出图三线路。gdzrlj.com版权所有！这部分电工从业者在图一、图二的基础上又加入按钮触点闭锁，使线路形成了触点闭锁、按钮闭锁、行程开关触点闭锁三重闭锁样式，较为充分地考虑到了安全性能细节的问题，这图80分当之无愧。
也许大家会问：就此线路来讲，什么样的线路设计才能获得90分以上的成绩？其实大家只要静心想一下——如果往复运动行程较长，又是采用大功率电动机驱动，若按照以上三图布设线路，在电动机运行方向切换时会出现什么问题就行了！而如何避免发生此种情况的线路设计，才是考虑到诸多实际运行过程中细节问题的上品！
