西门子PLC多重背景的使用举例

有时需要多次调用同一个功能块，每次调用都需要生成一个背景数据块，但是这个背景数据块中的变量又很少，这样在项目中就出现了大量的背景数据块碎片，用户程序中使用多重背景数据块就可以减少背景数据块的数量。
举例说明：

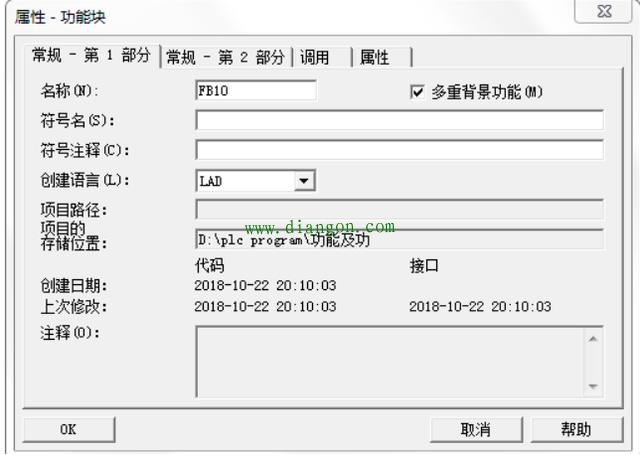

在SIMATIC管理器中执行【插入】-【S7块】-【功能块】，功能块名称为FB10，在多重背景功能打勾。如下图：

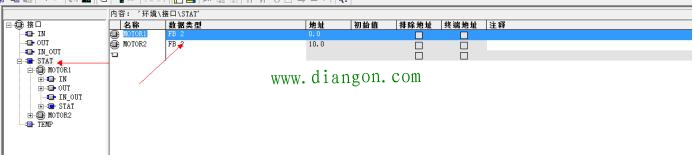

在FB10的变量表中声明了名为MOTOR1和MOTOR2的静态变量（STAT），其数据类型为FB2，如下图；这里要注意FB2也要为多重背景，

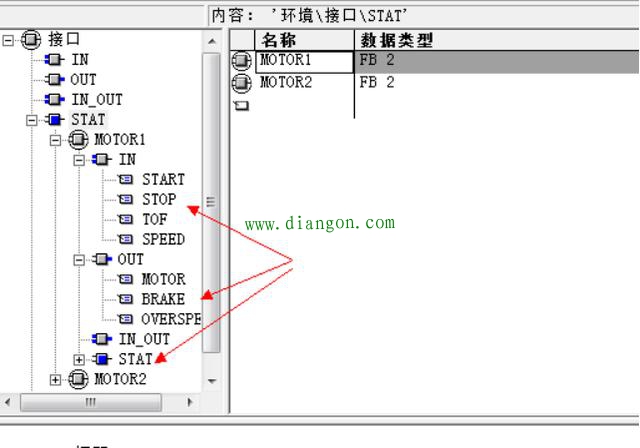

变量声明变量表中的MOTOR1和MOTOR2中的8个变量与FB2中的8个局部变量相同。如下图

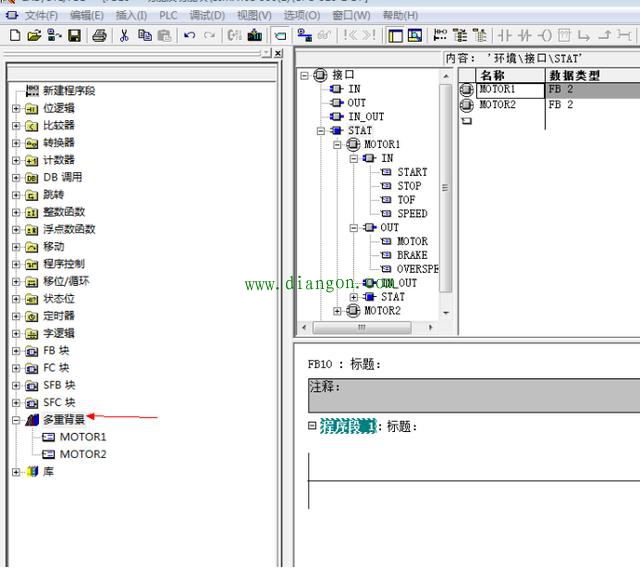

在完成上述操作后，MOTOR1和MOTOR2将出现在程序编辑器左面的目录窗口的多重背景中如下图：

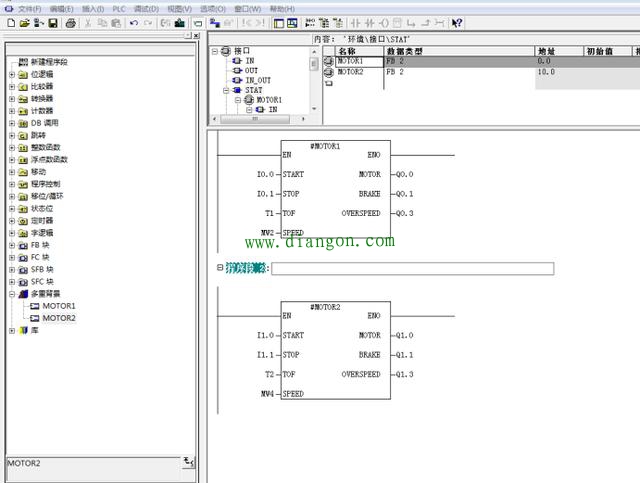

将它们拖放在FB10的程序区，定义对应的接口即可，如下图所示：

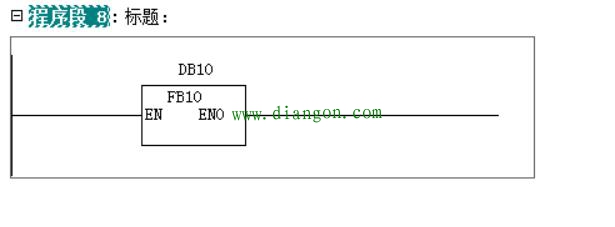

在OB1中调用FB10

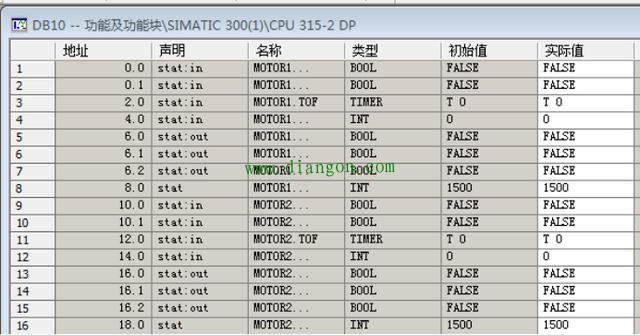

控制两台电机的局部变量均存在多重背景数据块DB10中了，如下图所示：
