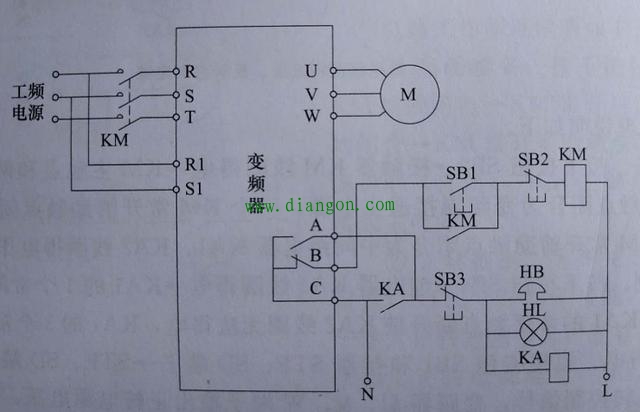

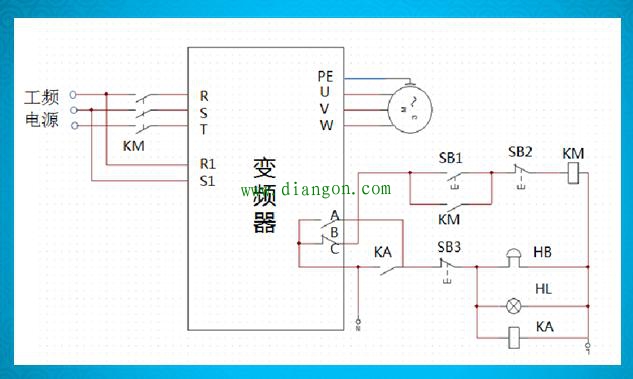

变频器跳闸保护电路

变频器A、B、C端子为异常输出端，A、C之间相当于一个常开开关，B、C之间相当于一个常闭开关，在变频器工作出现异常时，A、C接通，B、C断开。电路工作过程说明如下。
一、供电控制
按下按钮SB1，接触器KM线得电，KM主触点闭合，工电源经KM主点为频器提供电源，同时KM常开轴助触点闭合，锁定KM线圈供电。按下按钮SB2，接触器KM线圈失电，KM线圈失电，KM主触点断开，切断变频器电源。

二、异常跳闸保护
若变频器在运行过程中出现异常，A、C之间闭合，B、C之间断开。B、C之间断开使接触器KM线圈失电，KM主触点断开，切断变频器供电；A、C之间闭合使继电器KA线圈得电，KA触点闭合，振铃HB和报警灯HL得电，发出变频器工作异常声光报警。
按下按钮SB3，继电器KA线圈失电，KA常开触点断开，HB、HL失电，声光报警停止。
