西门子PLC功能和功能块的区别

西门子plc的FB和FC均为用户编写的子程序，局部数据均有IN、OUT、IN_OUT、TEMP，临时变量TEMP储存在局部数据堆栈中。
1）FC的返回值RET_VAL实际上输出参数，因此有无动态变量（STAT）是二者的局部变量的本质区别，功能块的静态变量用北京数据块来保存，如果功能有执行完后需要保存的数据，只能存放在全局变量（I/O、PI/PO、M、T、共享数据块DB中），但是这样会影响功能的可移植性，如果功能或功能块的内部不使用全局变量，只使用局部变量，不需要做任何修改，就可以将块移植到其他项目，如果块使用了全局变量，在移植时需要重新统一分配它们的内部使用的全局变量地址，以保证不会出现地址冲突，当程序复杂，子程序和中断程序很多时，这种重新分配全局变量地址的工作量非常大，也容易出错。如果逻辑块有执行完成需要保存的数据，显然应使用功能块，而不是功能。
2）功能块的输出参数不仅与来自外部的输入参数有关，还与用静态变量保存的内部状态数据有关，功能因为没有静态变量，相同的输入参数产生的执行结果是相同。
3）功能块有背景数据块DB，功能没有背景数据块，只能在功能内部访问功能的局部变量，其他逻辑块与人机界面可以访问相应背景数据块中的变量。
4）不能给功能的局部比啊娘设置初始值，可以给功能块的局部变量（不包含TEMP）设置初始值，在调用功能块时如果没有设置某些输入参数的实参，将使用背景数据块中的初始值，或上一次执行后的值，调用功能时应给所有的形参指定实参。
举例说明：
1、生成功能

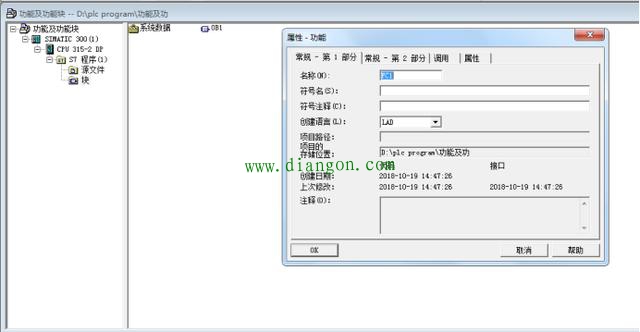

打开SIMATIC管理器执行【插入】-【S7块】-【功能】如下图所示

2、生成局部数据

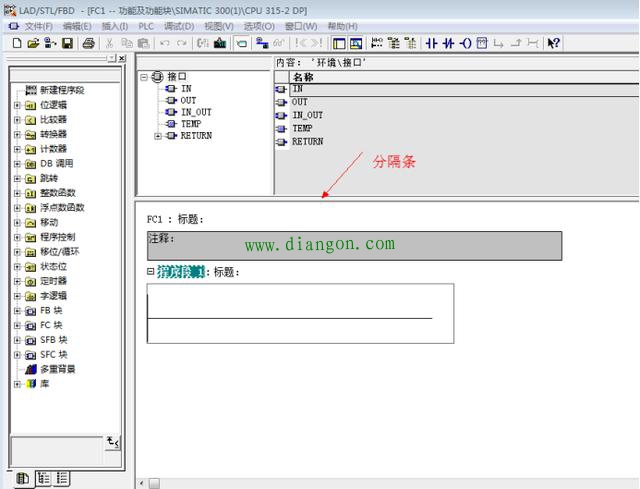

双击打开FC1，如下图，将分隔条向下拉，分隔条上面是功能的变量声明表，下面为程序编写区，

在变量声明表中定义局部变量，（局部变量只能在所在的功能中使用），
1）IN：由调用它的块提供的输入参数
2）OUT：返回给调用它的块的输出参数
3）IN_OUT：初值由调用它的块提供，块执行后返回给调用它的块。
4）TEMP：暂时保存在局部数据堆栈中的数据，只是在执行块时使用临时数据，执行完后，不再保存临时数据的数值，它可能被别的数据覆盖。
5）RETURN中的RET_VAL属于输出参数。

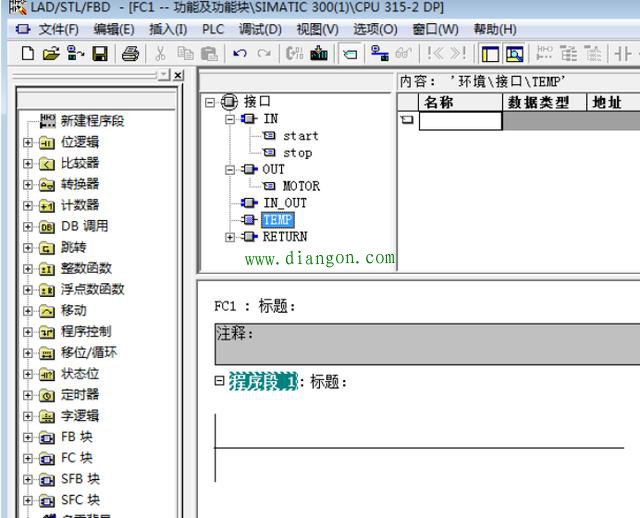

本例IN和OUT参数如下图

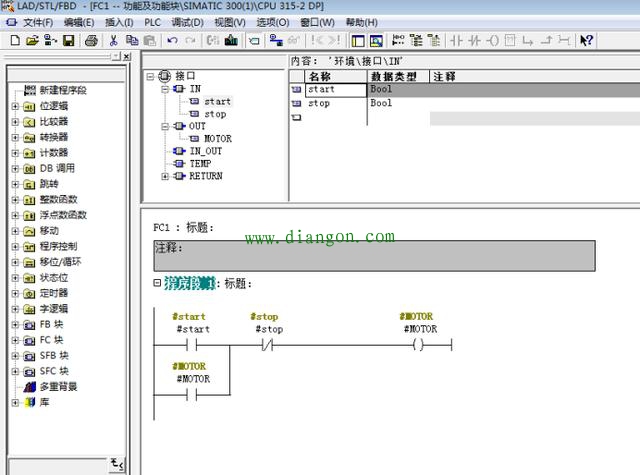

3、生成功能中的程序

STEP7自动在局部变量的前面加#号，如#start。
4、调用功能

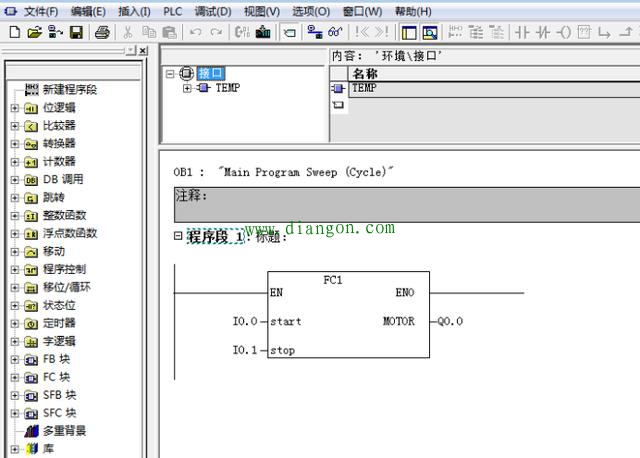

在OB1导入FC1，如下图

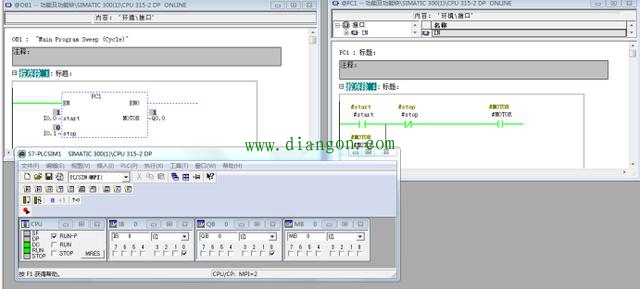

启动仿真如下：
