三菱plc通讯方式

在实际工程中有时会用到几个plc通讯，FX系列PLC作为三菱基本的PLC，它们之间的通讯有几种常用的方式，分别如下：CC-LINK，N:N网络连接，并联连接。
1．CC-LINK连接

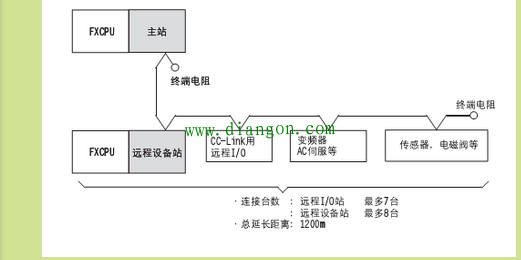

CC-LINK连接图如下：

1）对应的PLC可为FX1N、FX1NC、FX2N、FX2NC、FX3U、FX3UC，因为在使用CC-LINK通讯时要扩展CC-LINK模块，而FX1S没有扩展模块功能，故FX1S不能用于此通讯方式。
2）FX1N/FX2N/FX3U即可以作为主站，也可以作为远程设备站使用。
此种通讯因为要加CC-LINK通讯模块，所以成本较高。
3）在CC-LINK网络中还可以加入变频器伺服等符合CC-LINK规格的设备。
2．N:N网络连接

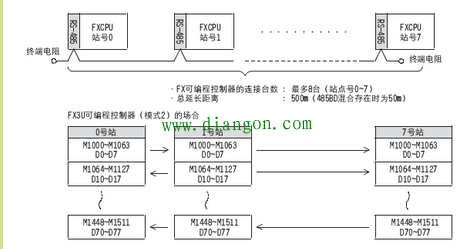

N:N网络连接连接图如下：

1）通讯对象为FX1S、FX1N、FX1NC、FX2N、FX2NC、FX3U、FX3UC系列PLC之间。
2）这些PLC最多可以连接8台。
3）在这个网络中可以通过由刷新范围决定的软元件在各PLC之间执行数据通讯，并行可以在所有的PLC中监控这些软元件。
3．并联连接

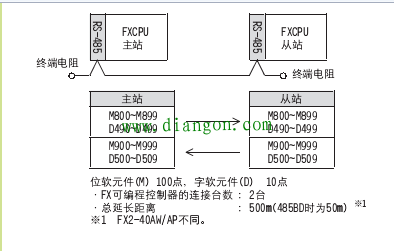

并联连接图如下：

1） 通讯对象是FX1S、FX1N、FX1NC、FX2N、FX2NC、FX3U、FX3UC同一系列的PLC之间。
2） 该通讯在PLC间进行1:1通讯，进行数据交换，只能满足2台PLC的通讯。
